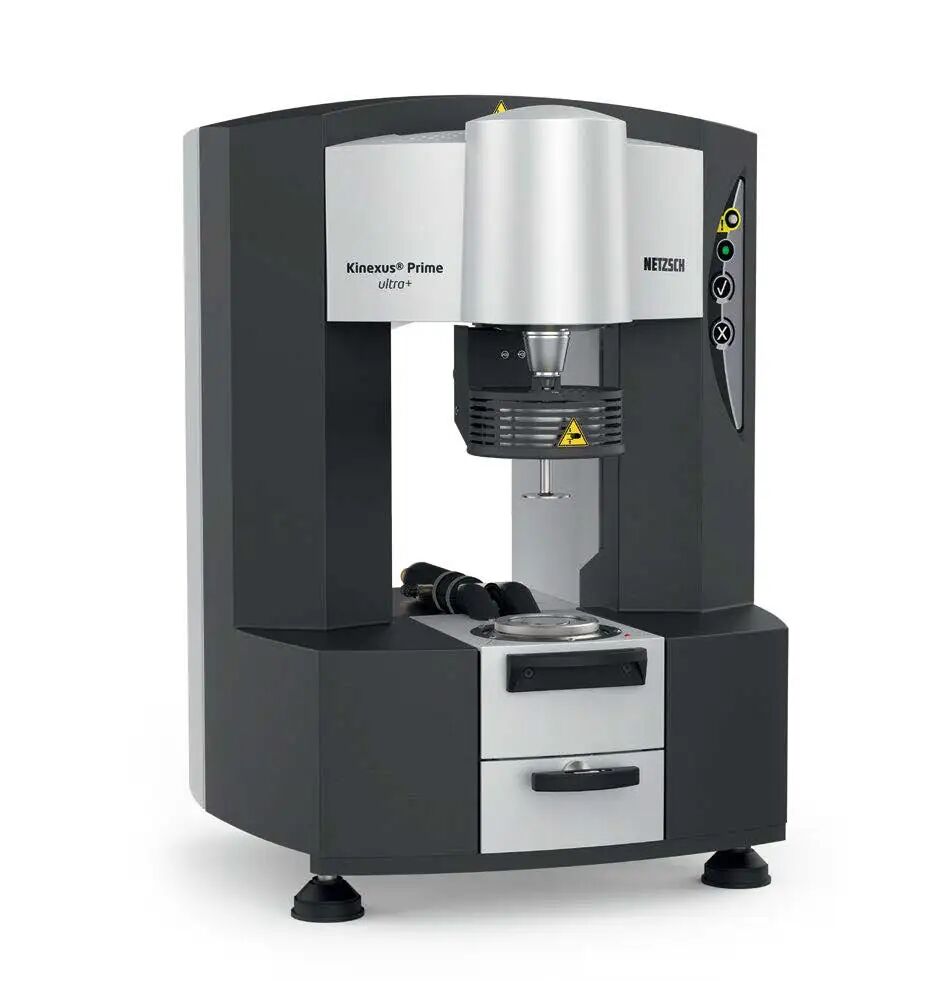

Kinexus Prime系列旋轉流變儀

流變學研究 更省時省力

用于測定聚合物熔體，聚合物溶液、懸浮液、乳液、涂料、油墨和食品等的流變性質的儀器。 可以表征高分子材料的分子量和分子量分布，能快速、簡便、有效地進行原材料、中間產品和最終產品的質量檢測和質量控制，幫助用戶進行原料檢驗、加工工藝設計和預測產品性能。

流變學的重要性

Kinexus Prime Rotational Rheometer

Rosand Capillary Rheometer

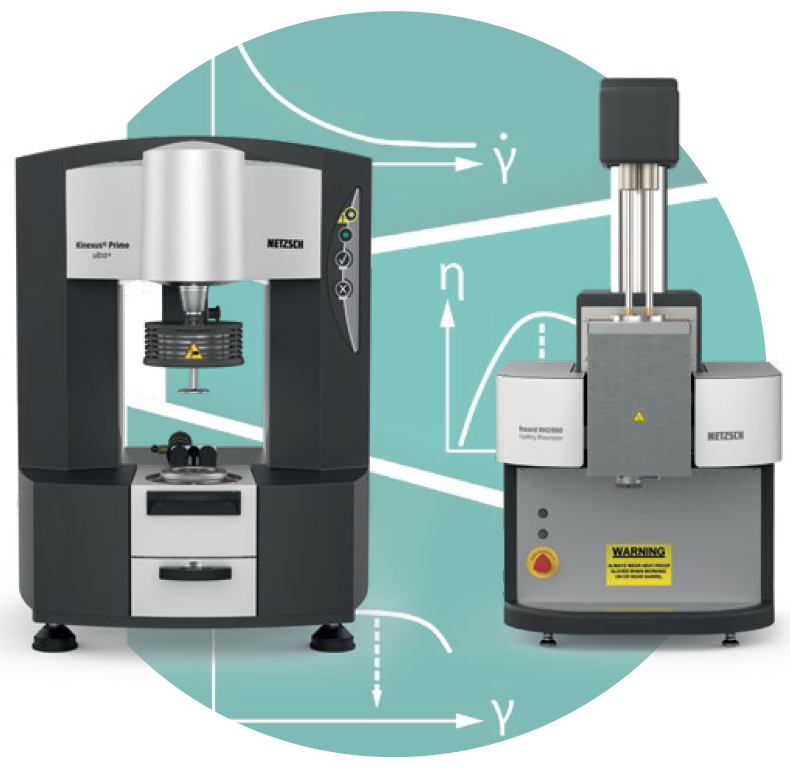

旋轉流變儀&毛細管流變儀——實現超14個數量級的剪切速率范圍，直擊配方和生產核心。

相行為、微觀結構、分子量

配方、填料、添加劑

產品應用、延展性、外觀、口感、流平、抗流掛性、初粘力、粘合力

使用過程、點膠、泵送、噴涂、固化

加工、擠出成型、注塑成型

產品外觀、抗沉降能力、穩定性、均勻性

產品優勢

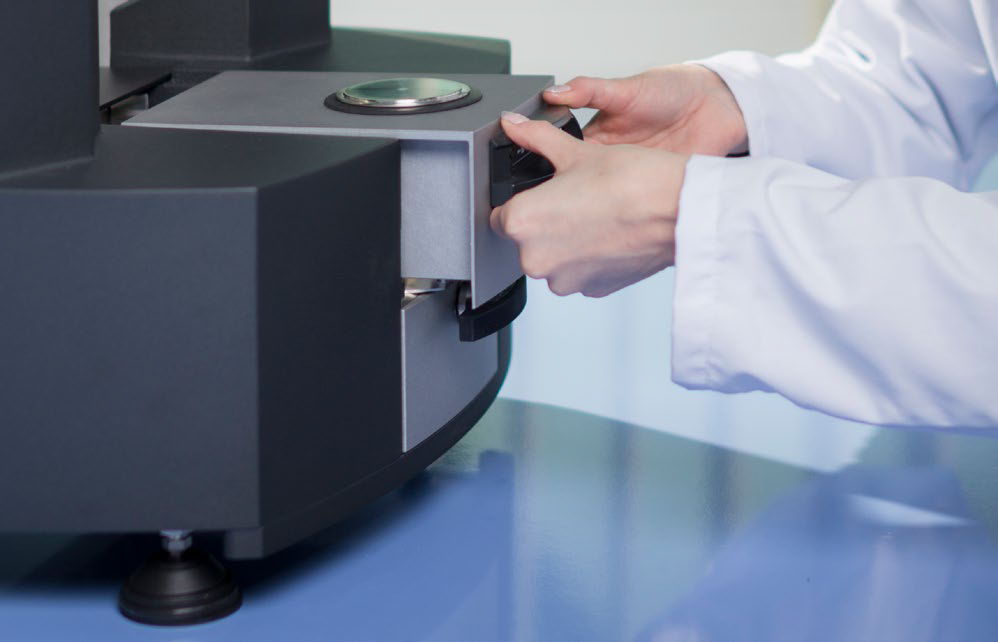

秒級更換EasySwap溫控模塊無需手動連接管路和控制電路

流變測試變得簡單- 剪切應力和剪切速率控制的黏度測試（瞬態和穩態）、剪切應力和剪切應變控制的振蕩流變測試、蠕變測試/蠕變恢復和應力松弛

優異的縱向行程及間距控制和極高靈敏度的法向力控制，同類產品中無與倫比的性能

rSpace是一款專為您定制的先進軟件- 內置200多個可定制測試序列，包含具有教學功能的應用說明和測試技巧提示。

超200種EasySwap溫控單元和可定制化夾具組合- 專為流變學家研究復雜流體和軟固體（包括分散體系、乳液、聚合物熔體、聚合物溶液、蛋白質溶液、糊狀粘合劑和凝膠等）流變性能而設計的科研工具

智能化測量夾具識別與全自動測量參數配置，使用者可自由選擇各種測試條件，均可得到穩定可靠的測試數據

可記錄完整的樣品受力歷史數據。當樣品加載到流變儀時，系統便開始自動記錄并保存數據 - 以保證復雜非牛頓流體測試的可靠性，由于此類樣品的流變行為往往在測試開始之前就已發生變化！

獨特的“即插即用”溫控單元– 模塊中一體化集成了所有機械、電氣、通訊相關部件以及流體接口

真正的模塊化設計- 平板模塊配備多種可更換的下平板，性?xún)r(jià)比極高，同時可滿足更廣泛的應用需求

前所未有的雙向測量功能

剪切和縱向（軸向）測量模式Kinexus Prime流變儀硬件技術和 rSpace軟件系統的結合，使用者可以任意組合三種關鍵的流變測量參數：

• 旋轉（剪切）控制 – 扭矩、速度和位置
• 垂直（軸向）控制 –間距和法向力
• 溫度控制 - 恒溫、變溫、單一溫度

Kinexus Prime可實現極其靈活的流變測試。無論企業研發還是學術研究均能游刃有余：

• 各種旋轉剪切測量
• 垂直（軸向）測量，包括擠壓流動和初粘力測試
• 獨創性的剪切與垂直混合測量模式，實現更精準的工藝研究

所有流變儀中最靈敏的法向力控制，而且最大力程可達50N

上升速度高達35 mm/s!

超小的間隙控制分辨率達0.1 μm

在整個縱向行程范圍內可自由設定移動速度和法向力模式 – 線性、指數、最高速、最低速

各子模塊均配備超高速、穩定的數據采樣系統（5 kHz）

超高采樣速率同步采集扭矩、位移、間距和法向力數據

間距控制

縱向運行距離高達230mm，滿足用戶需求的最大測試范圍和最高靈活性

縱向運行速度范圍最低為0.1μm/s，最高為35 mm/s

在整個縱向行程范圍內可自由設定移動速度和法向力模式–線性、指數、最高速、最低速

縱向全行程內，間距測量分辨率可達 0.1μm

所有材料類型都可完美上樣–從形變敏感型材料到快速固化體系

法向力

新穎的法向力應變片設計，實現快速響應和高靈敏度的法向力控制

各子模塊均配備超高速、穩定的數據采樣系統（5kHz）。間距和法向力數據可與旋轉、溫度數據同步采集

EasySwap溫控單元

所有EasySwap溫控單元適用于Kinexus Prime全系列旋轉流變儀

即插即用獨特設計

更換操作快速、簡便、穩固

所有機械、電源、通訊和流體連接一體化更換

模塊自動識別和配置

Peltier半導體加熱系統，升降溫速度快，控溫穩定

高精度溫度傳感器，貼近樣品，測溫更準確

溫度分辨率0.01°C

易于清潔

高效的防溶劑揮發系統，有利于測試含有揮發分的樣品，避免樣品干燥

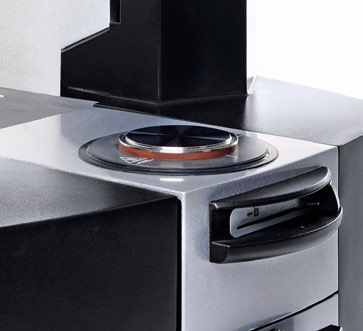

Peltier平板溫控單元(-40°C to 200°C)

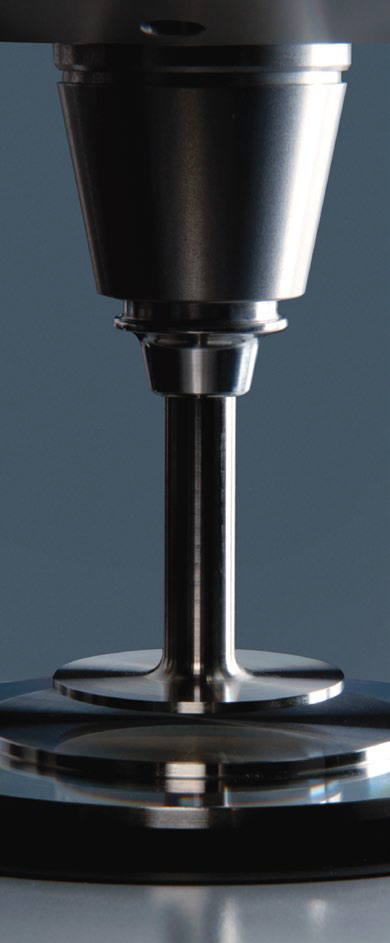

適用于錐板和平行板夾具

可更換式下板，有利于按需選擇最適當?shù)膴A具，例如：對于形狀固定的樣品可選擇尺寸匹配的下板，測試方便，而且能達到最佳溫控效果

EasySwap幫助您在數秒內即可更換下板，無需拆卸螺絲

可拋型夾具，適用于固化材料（見下文）

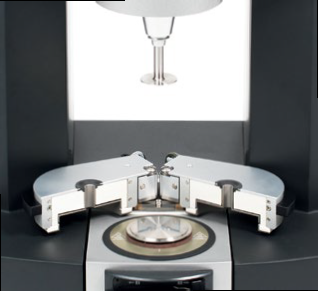

Peltier平板溫控單元帶有主動加熱罩(-40°C to 180°C)

有效消除錐平板夾具的溫度梯度

適合于測量對溫度敏感的樣品，或者測量玻璃化轉變溫度遠高于或低于室溫的實驗樣品

部件本身低熱容，滿足快速升降溫需求

帶有氣體接口，可在樣品環境中吹掃氣體

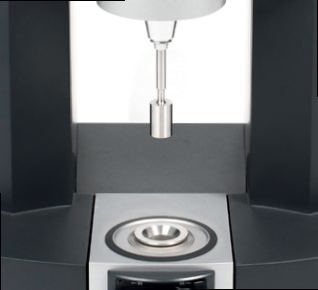

Peltier圓筒溫控單元(-25°C to 200°C)

適用于同軸圓筒類的夾具

雙Peltier結構，有利于快速升降溫以最快的速度達到樣品溫度平衡，消除溫度梯度

下筒可更換，筒底部可拆卸，易于清洗

下筒帶有液位標記，便于監測樣品的加載情況

可使用插入式通用平板，從而兼容錐板和平行板測試

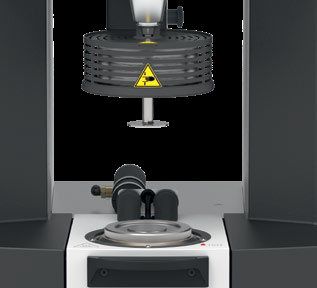

HTC Prime溫控單元(0°C to 450°C)

HTC Prime高尖端的溫度控制技術，靈感來自耐馳的熱分析技術

快速降溫，有效節約樣品測試時間

樣品溫度梯度非常均勻，增強型熱對流和熱傳導

智能冷卻空氣，樣品溫度均一性非常好

低熱質和優異的絕熱能力

主動熱管理系統

* 溫控模塊配備風扇

專為復雜流體、聚合物和軟固體

量身定制的流變測試

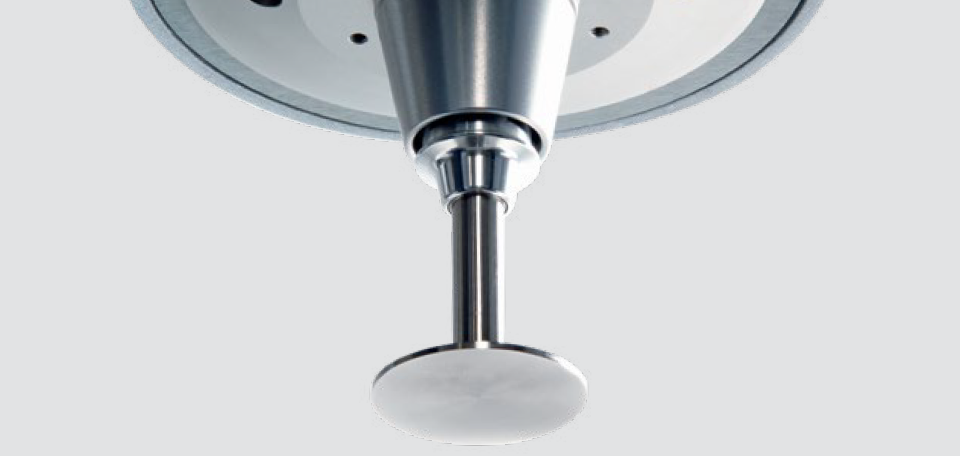

測量系統

快裝夾具，智能化自動識別

夾具常數和測試參數自動配置

鎖定測量方法和夾具，減少人為失誤

軟件自動鎖定夾具，便于刮樣

多種夾具材質和表面可選

兼容防溶劑揮發附件

可選拋棄型夾具

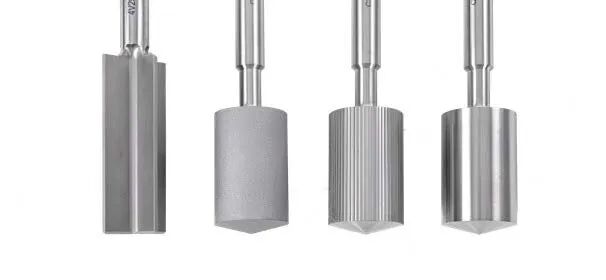

DIN標準同軸筒（圓筒和轉子)

雙間隙測量系統和槳式轉子

通過夾具適配器，可在Kinexus上使用定制夾具

附件

可拋型平板附件

可拋型平行板夾具是研究熱固性樹脂、膠粘劑和涂料固化過程的理想夾具。上平板和下平板均有不同的尺寸可選，而且可快速拆卸和更換。

下平板是316不銹鋼材質，通過安裝和夾持設計保證優異的傳熱性和機械對準?？蓲佇推桨鍔A具屬快裝夾具，裝卸極為便捷，同時配備防溶劑揮發的下蓋定位環。

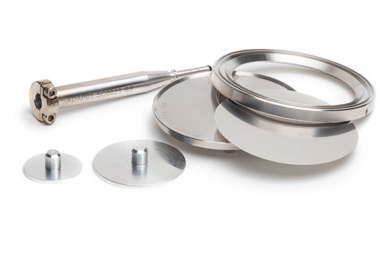

Disposable Plate System (KNX2155)

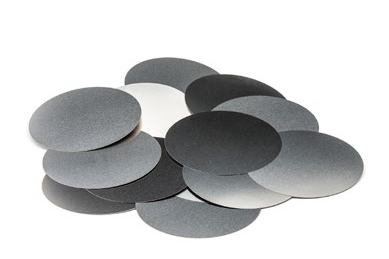

Disposable Lower Plates (KNX2204)

防溶劑揮發附件

Kinexus防溶劑揮發系統專為易揮發和干燥的樣品設計，是必不可少的附件。被動式防溶劑揮發系統KNX2513能有效隔絕環境，同時可以通入外部氣體吹掃到樣品處。KNX2513兼容平板和圓筒溫控單元。對于帶有主動加熱罩的溫控單元，須使用KNX2514下平板夾具。

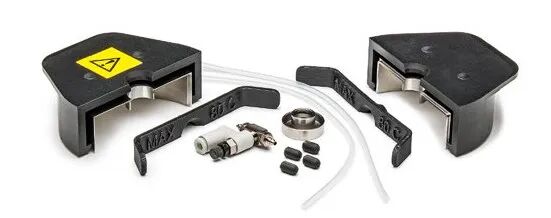

Solvent Trap (KNX2513)

UV固化附件

UV固化材料廣泛應用于涂料、膠粘劑和齒科材料。當這些材料暴露在UV光下，在很短的時間內，通常幾秒鐘到幾分鐘的時間，就會很快地發生交聯反應。流變儀可以用來跟蹤這些可固化材料的固化過程，因?yàn)椴牧夏Ａ吭诠袒^(guò)程會發生顯著變化。

Kinexus光學單元中Kinexus平板和圓筒夾具（KNX2002）是開放式底座設計，可以選擇合適的光學系統來研究材料的流變行為。

Kinexus UV固化附件可實時跟蹤在UV光的照射下，可UV光固化材料的流變行為。rSpace軟件內置了直觀的交互式指南，會自動提醒用戶何時裝載UV固化附件。UV光強度可通過軟件直接控制。

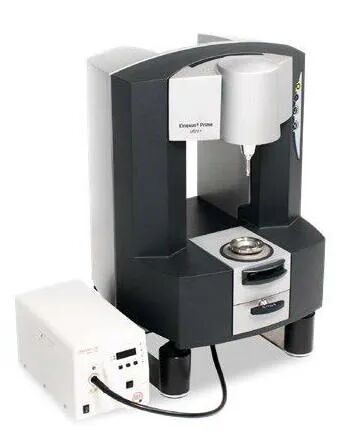

Kinexus Prime ultra+ equipped with theUV Curing System (KNX5007)

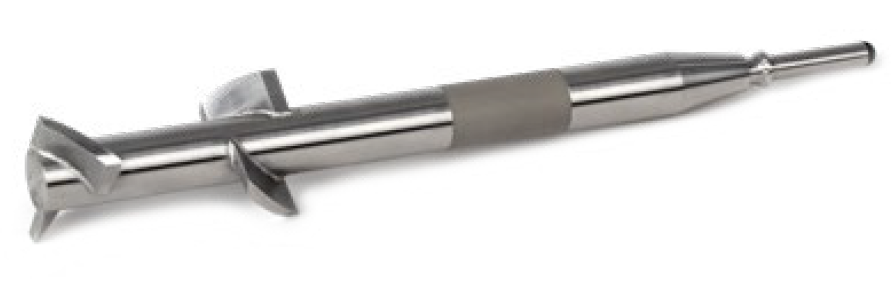

雙分散槳夾具

雙分散槳夾具適用于易沉降或者含有多組分需要攪拌的材料體系。上軸采用了PEEK隔熱材料，可有效避免在較高的溫度下攪拌生熱。22.5分散槳和C25 DIN圓筒配套使用，可達到最佳的攪拌效果。雙分散搭配粗糙或刻槽的C25 DIN圓筒，可有效防止壁滑移。

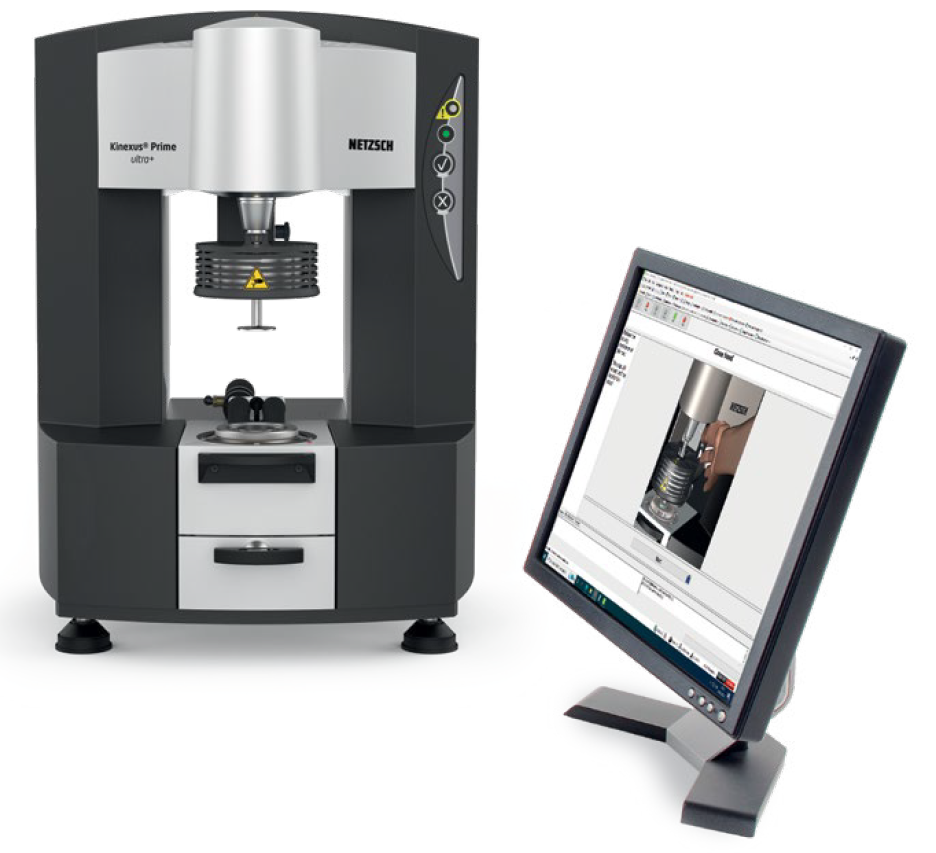

rSpace軟件

程序引導的流變儀控制方法，極致靈活的測試設置

憑借其獨特的程序引導的rSpace軟件，Kinexus Prime將滿足大學和工業研究客戶的質量保證要求，編程和儀器的源數據都對客戶完全開放。您無需成為專家，即刻開始使用rSpace軟件就能獲取優質數據！

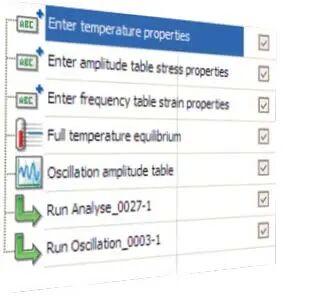

rSpace軟件控制由測試程序引導-所謂測試程序由一系列基本流變測試動作（又稱測試模塊）構成。這些模塊和其它測試動作（例如用戶輸入和選擇、計算值/循環和觸發等）串聯起來，就構造出一個智能化的測試程序。

Kinexus Prime測試程序特點

通過簡單的拖拉動作就可以輕松地引入子程序模塊

程序設計包括

-用戶選擇

-計算數值

-測試循環

-測試觸發

-測試通過/不通過報告

-特殊的用戶指令

標準作業程序(SOP)模式，穩定可靠的流變測試

內置包含6種語言的超200條的可定制化的測試序列

持續反饋，引導客戶

可在全公司范圍內使用

持續且可靠的測試

輔助應用文集和支持說明

流變測試工具包

rSpace中預置了一系列基本的流變測試方法，只需點擊鼠標選擇即可運行

用工具包構建穩定可靠的流變測試

設置自定義SOP測試程序，并可參考附帶的測試描述

使用工具包解決您的材料測試難題

獲得材料完整的流變曲線

解決材料配方、使用或工藝難題

有針對性地優化材料的關鍵特性指標，或完成關鍵測試表征

預測聚合物粘合劑在長時間尺度下的性能-時溫等效測試（TTS）

通常聚合物的黏彈性會隨時間變化，超低頻率下的振蕩數據可確定其在長時間尺度下的性能。但超低頻率測試非常耗時。解決方案是在不同溫度下做一般頻率范圍的振蕩測試，利用時溫等效原理，軟件可自動擬合生成主曲線。左圖是某一高分子粘合劑由5個不同溫度下的測試數據擬合得到的主曲線?？梢?jiàn)，在超低頻下，該樣品為典型黏彈性液體，因此該樣品未表現出屈服應力，任何大小的應力都可使其發生流動。

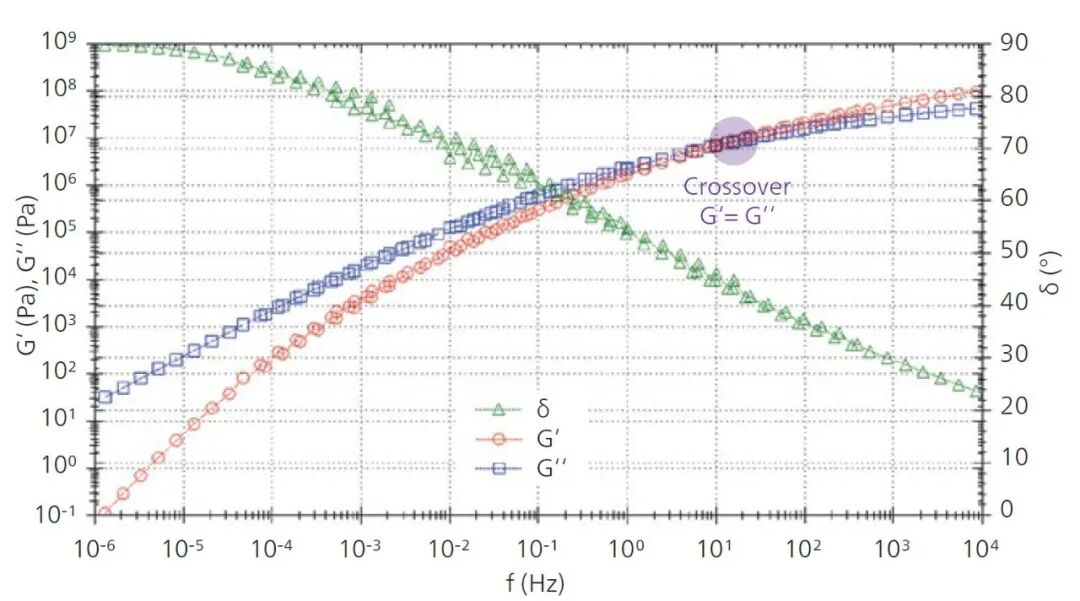

一種聚合物粘合劑通過TTS擬合得到的主曲線：彈性模量G’（紅色）、黏性模量G’’（藍色）和相位角（δ，綠色）

流變學和分子量

高分子的分子量是非常重要的參數，直接決定了最終產品的加工性和機械性能。彈性模量G‘和黏性模量G‘’相交的頻率值，可反映某種高分子的分子量和分子量分布情況。右圖展示了2種玻璃纖維增強的PA12材料（分子量不同）的頻率掃描曲線，當分子量增加20%時，交點處的頻率降低了1個數量級！而且小幅增加分子量分布指數，會導致交點處的儲能模量明顯下降。

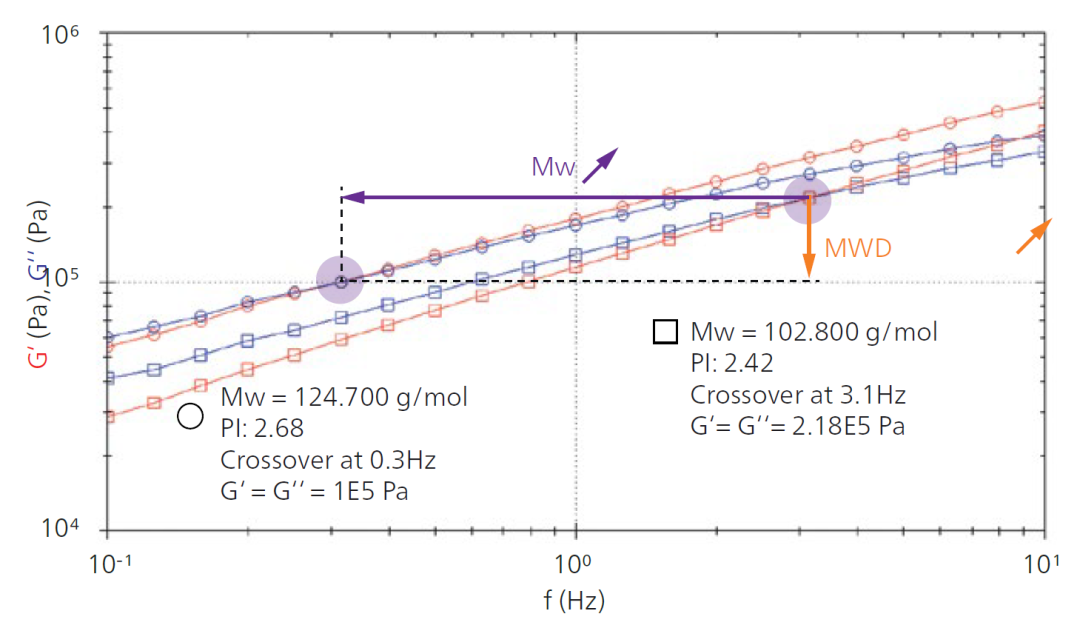

2種不同分子量的玻璃纖維增強的PA12樣品的頻率掃描曲線；彈性模量（G‘，紅色）；黏性模量（G’‘，藍色）vs. 頻率（Hz）

我的懸浮體系穩定嗎？

很多醬料、藥品和化妝品通常都是以懸浮液的形式存在，即顆粒物分散在液相中。制備穩定的懸浮液一大挑戰就是要避免沉降。流變儀上，我們有2種方法來判斷您的樣品是否穩定。下面是含有懸浮顆粒的沐浴露的流變測試的舉例說明。

振蕩測試 （頻率掃描）

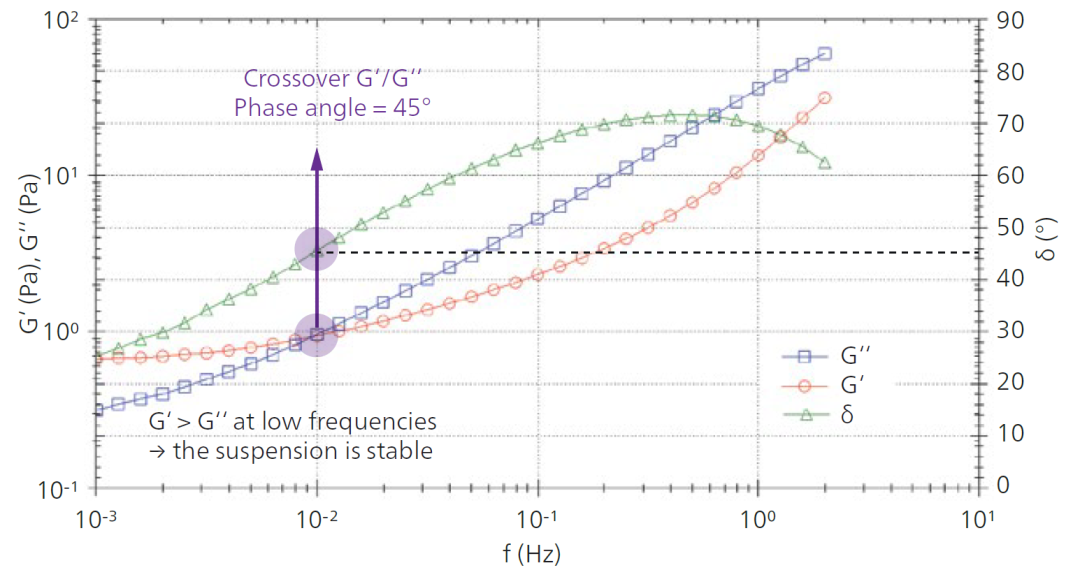

在下圖中，高頻區域內，該種沐浴露的黏性模量高于彈性模量，表明在快速的振動或擠壓作用下，沐浴露可以流動。但是，當頻率小于0.01Hz時，結果剛好相反，即彈性模量高于黏性模量，相位角低于45°。這表明該種沐浴露在靜置時表現為黏彈性固體，也就是材料的彈性占主導，可以預測該種沐浴露中的顆粒物幾乎不沉降。

沐浴露的頻率掃描曲線：彈性模量 （G', 紅色），黏性模量（G'',藍色）和相位角（delta, 綠色）。測試條件：夾具是C25同軸圓筒，頻率范圍為10-3Hz-2Hz，應變1%。

黏度流動曲線

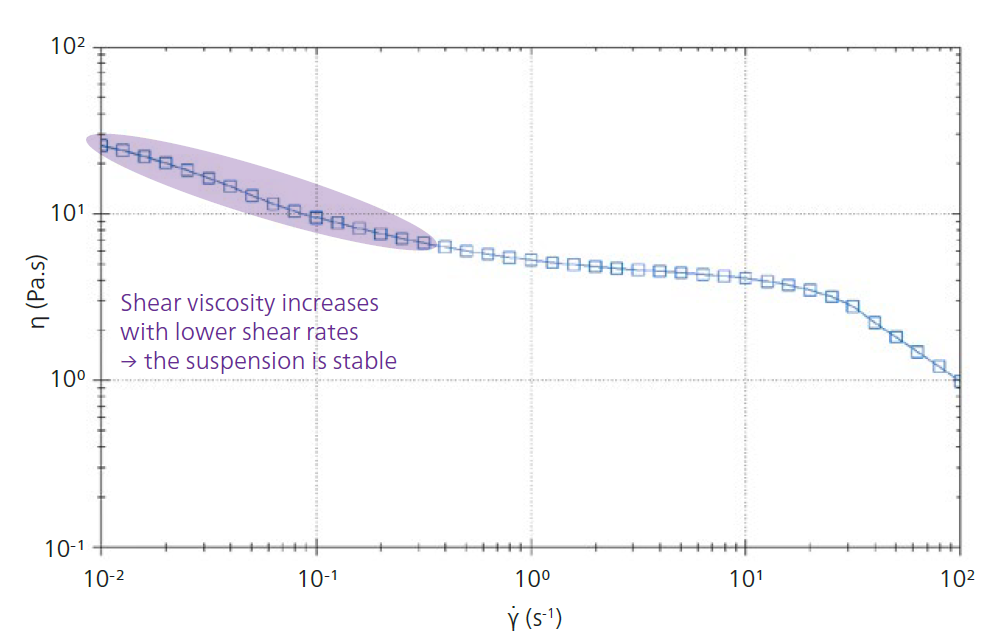

下圖是該種沐浴露的黏度隨剪切速率變化的穩態流動曲線。在低剪切速率下，較高的黏度表明顆粒物在分散相中較穩定，沉降幾乎可以忽略。

沐浴露的流動曲線。橫坐標剪切速率，縱坐標黏度。測試條件：夾具是C25 同軸圓筒，溫度為25°C，剪切速率掃描范圍是0.01 s-1- 100 s-1

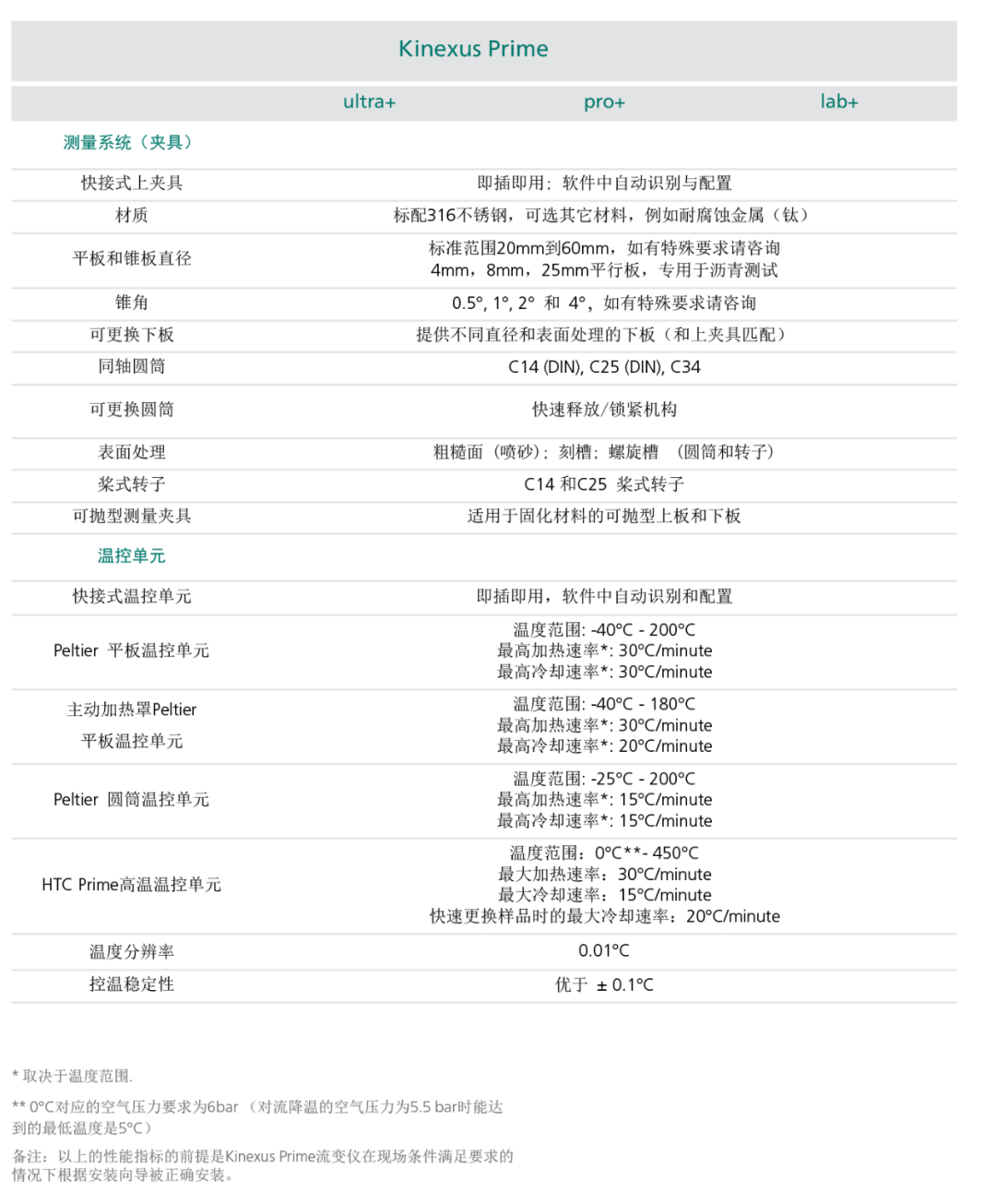

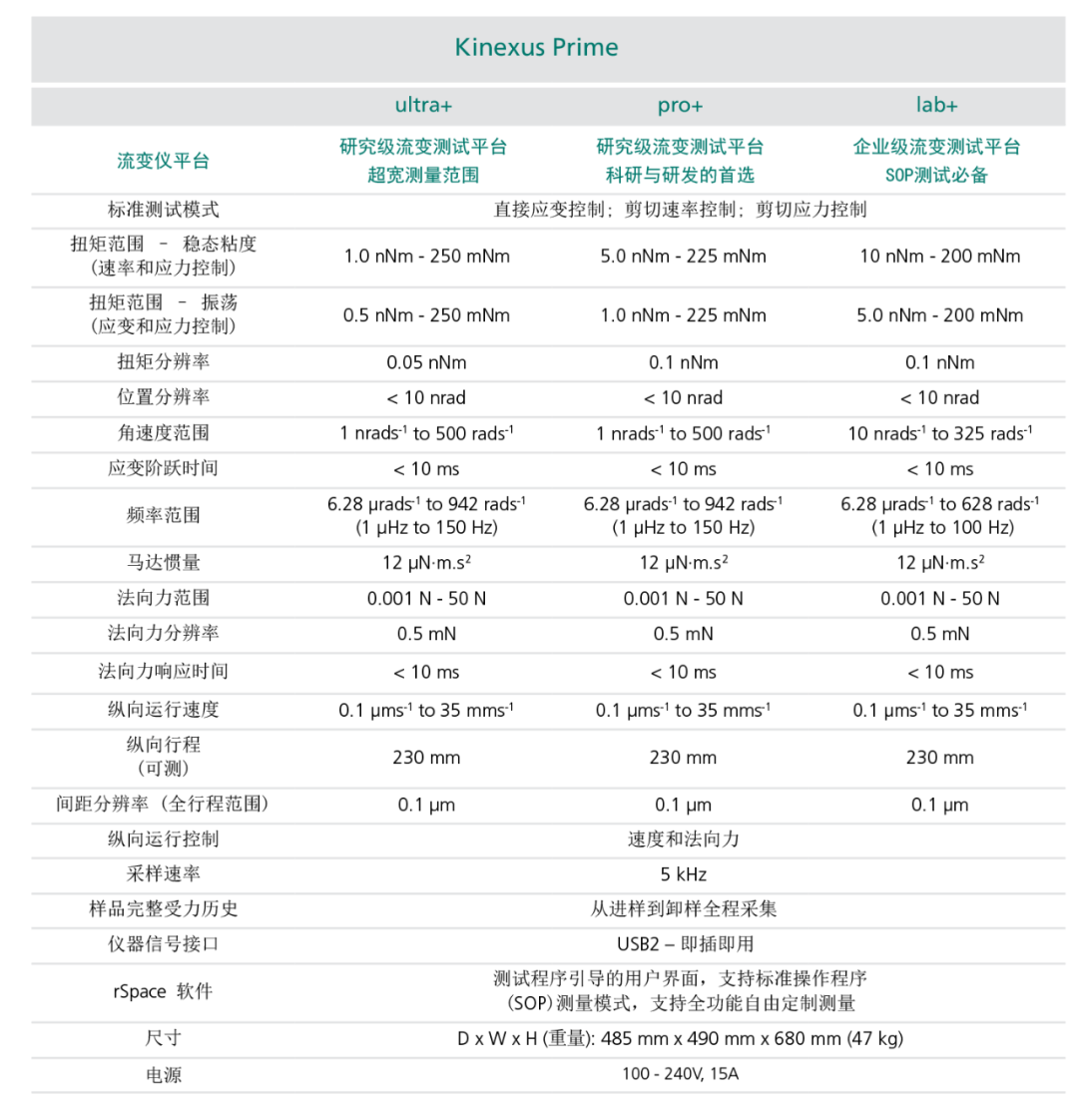

技術指標
