Texas Instruments LMR38010/LMR38010-Q1 SIMPLE SWITCHER^?^ 同步降壓轉換器，目的是在一個廣泛的輸入電壓范圍，盡量減少對外部浪涌 suppression 組件的需求。 LMR38010，在輸入電壓，低至 4.2V，在近 100%，占空因數，如果需要的話，在，工作。這一特性使得LMR38010成為寬輸入工業應用和MHEV/EV系統的最佳選擇。

數據手冊：

TI LMR38010/LMR38010-Q1降壓轉換器利用精密使能功能，通過實現與寬輸入電壓的直接連接或?qū)υO(shè)備啟動和關閉的精確控制來提供靈活性。通過內置的濾波和延遲，電源良好標志可以準確指示系統狀態，無需使用外部監控器。轉換器結合偽隨機擴頻，實現最小EMI。同時，設備 CAN，在 200kHz 和 2.2MHz 之間配置一個 切換頻率，以避免對噪音敏感的頻率帶。此外，LMR38010 CAN，選擇頻率，在低工作頻率，改善效率，或在高解決方案大小，減少工作頻率。

LMR38010具有內置保護功能，如逐周期限流、打嗝模式短路保護，以及在功率耗散過大時的熱關機。

LMR38010/LMR38010-Q1采用8引腳、4.89mm × 3.90mm HSOIC PowerPAD封裝。LMR38010-Q1器件符合AEC-Q100標準，適用于汽車應用。

特性

支持功能安全
- 可幫助進行功能安全系統設計的文檔
配置用于嚴苛的工業應用
- 輸入電壓范圍：4.2V至80V
- 連續輸出電流：1A
- 超低的 40μA 操作靜態電流
- VIN 和GND之間有1.5mm的距離 pin
- 可調整的切換頻率，從 200kHz 到 2.2MHz
- 頻率同步到一個外部的 clock
- 擴頻選項可降低EMI
- 97% 最大限度占空因數
- 支持帶預偏置輸出的啟動
- ±1.0% 容差電壓參考在室溫下
- 精密使能
- 易于使用，物料清單，數量少。
- 集成式同步整流
- 內部補償，便于使用
- 帶有PowerPAD的8針HSOIC?封裝
- PFM或強制PWM (FPWM) 選項
使用LMR38010并借助WEBENCH? Power Designer創建定制設計

簡化原理圖

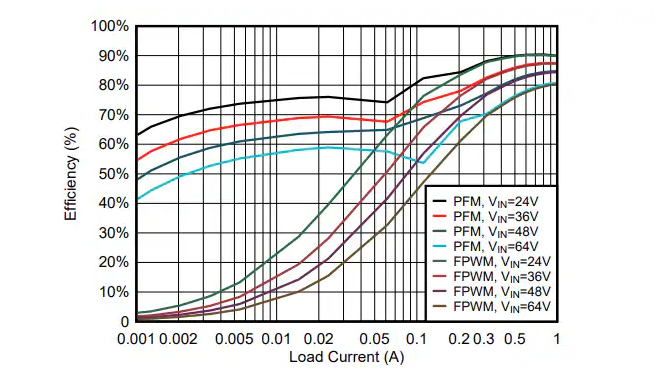

效率與輸出電流

LMR38010同步降壓轉換器技術解析與應用指南

一、器件概述

LMR38010是德州儀器(TI)推出的一款高性能同步降壓DC/DC轉換器，專為工業應用設計，具有以下核心特性：

?寬輸入電壓范圍?：4.2V至80V，適應工業電源波動
?高效率輸出?：1A連續輸出電流，最高效率達97%
?超低靜態電流?：僅40μA工作靜態電流
?可調開關頻率?：200kHz至2.2MHz，支持外部時鐘同步
?集成保護功能?：包括過流保護、熱關斷和短路保護
?緊湊封裝?：8引腳HSOIC PowerPAD?封裝

該器件特別適合工業運輸、無線基礎設施、工廠自動化等應用場景。

二、關鍵特性詳解

1. 電源管理特性

LMR38010采用峰值電流模式控制架構，具有以下電源管理優勢：

?自適應工作模式?：PFM(脈沖頻率調制)和FPWM(強制脈寬調制)可選
?精準使能控制?：1.1V至1.4V的精密使能閾值
?軟啟動功能?：4ms典型軟啟動時間防止輸入浪涌電流

2. 電氣特性參數

參數	最小值	典型值	最大值	單位
輸入電壓范圍	4.2	-	80	V
輸出電壓范圍	1	-	75	V
開關頻率范圍	200	-	2200	kHz
高側MOSFET導通電阻	-	303	-	mΩ
低側MOSFET導通電阻	-	133	-	mΩ

三、性能優化技巧

?效率提升?：
- 輕載時啟用PFM模式
- 選擇低DCR電感
- 優化反饋分壓電阻值(推薦RFBT=100kΩ)
?EMI抑制?：
- 啟用擴頻功能(±8%頻率調制)
- 避免開關頻率與敏感頻段重疊
- 采用多層板設計，保證完整地平面
?可靠性設計?：
- 輸入添加TVS 二極管防護
- 確保電感不飽和(電流額定值>1.9A)
- 環境溫度不超過150°C結溫

四、設計驗證與測試

建議進行以下驗證測試：

?啟動測試?：驗證不同輸入電壓下的啟動特性
?負載瞬態測試?：檢查100mA-900mA階躍響應
?效率測試?：全負載范圍內效率曲線驗證
?保護功能測試?：包括短路、過溫等保護機制

典型測試波形參考數據手冊Figure 9-3至Figure 9-14所示的波形圖。

五、常見問題解決方案

?輸出不穩定?：
- 檢查反饋網絡布局
- 驗證輸出電容ESR
- 調整開關頻率避開敏感頻段
?過熱問題?：
- 檢查PCB散熱設計
- 降低開關頻率
- 驗證負載電流是否超限
?無法啟動?：
- 測量EN引腳電壓
- 檢查輸入U(xiǎn)VLO設置
- 驗證輸出是否預偏置
