第一章：引言——功率半導體驅動技術演進與SiC MOSFET的崛起

1.1 功率半導體技術發展回顧

在過去的幾十年中，硅基絕緣柵雙極晶體管（IGBT）憑借其出色的電壓和電流處理能力，一直是中高壓功率電子領域的主導器件。然而，IGBT的性能存在固有的局限性，特別是在高頻應用中的開關損耗問題，這限制了電力電子系統向更高效率和更高功率密度方向發展。隨著碳化硅（SiC）等寬禁帶半導體材料技術的成熟，一種新的功率器件——SiC MOSFET，開始進入市場，并帶來了革命性的變革。相較于IGBT，SiC MOSFET在高頻、高效、耐高溫和高功率密度方面表現出顯著的優勢，為光伏逆變器、儲能系統、電動汽車充電樁等應用帶來了前所未有的性能提升。

1.2 SiC MOSFET驅動器設計的核心挑戰與需求

SiC MOSFET的優異性能并非唾手可得，其驅動電路的設計面臨著比IGBT更為嚴峻的挑戰。核心挑戰源于其獨特的物理特性：

高開關速度帶來的挑戰：SiC MOSFET具有極低的柵極電荷（Qg）和極快的開關速度，這使得驅動器必須能夠在極短的時間內提供遠超IGBT所需的高峰值電流來對柵極電容進行快速充放電，從而實現其高速開關的潛力。若驅動電流不足，將無法充分利用SiC器件的性能優勢。

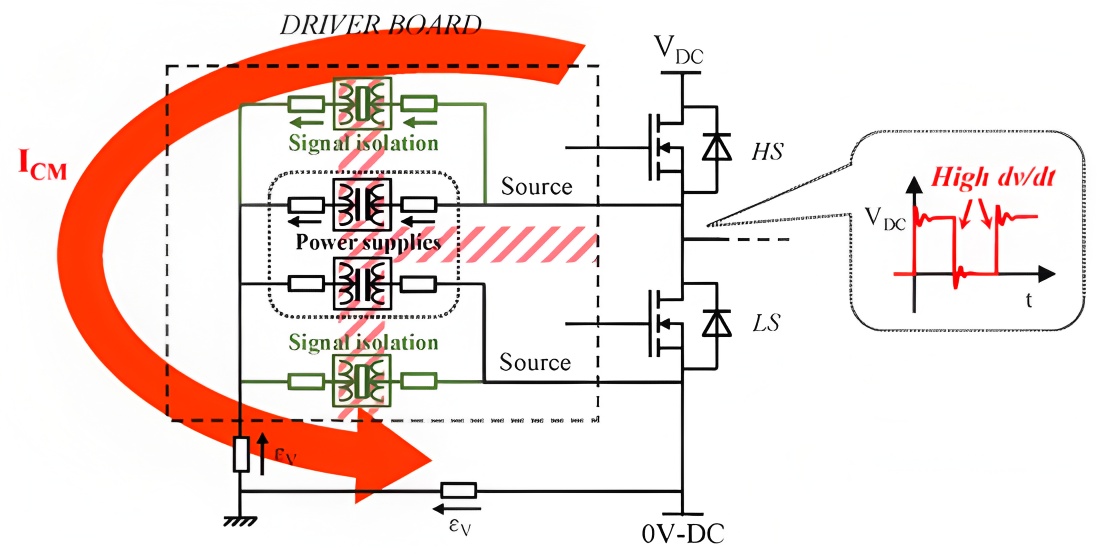

高dV/dt與寄生參數敏感性：SiC器件在硬開關應用中，其漏極-源極電壓變化率（dV/dt）可以輕松超過150 V/ns ，這遠高于傳統硅器件。如此高的 dV/dt會通過器件和PCB走線上的寄生電容，在柵極和驅動器之間產生強烈的共模瞬態電流（CMTI）。這種瞬態電流可能導致驅動器內部邏輯誤動作，甚至引起器件的錯誤開通或關斷，嚴重影響系統的穩定性和可靠性。因此，SiC柵極驅動器需要具備極高的CMTI能力，例如，基本半導體（BASiC）的BTD5452R驅動器就具備高達250 V/ns的典型CMTI能力 。

傾佳電子核心論點：鑒于上述挑戰，SiC MOSFET的驅動器設計不再是簡單的信號“開”和“關”的信號傳輸，而是一項集成了高頻大電流驅動、精確時序控制、魯棒性保護和強大抗干擾能力于一體的復雜系統工程。驅動器不僅要實現基本的開關功能，更要通過精心的設計來應對SiC器件帶來的所有潛在風險，確保系統在高壓、高頻、高功率密度環境下的長期可靠運行。

1.3 范圍與結構

傾佳電子將圍繞SiC MOSFET驅動器的核心挑戰，提供一個全面且深入的分析。首先，傾佳電子將從SiC與IGBT的本質差異出發，比較驅動電路在驅動電壓、峰值電流和抗干擾能力方面的異同。接著，傾佳電子將深入剖析驅動器核心功能模塊，包括輸入側的信號處理、隔離電源與自舉電源的設計，以及柵極電荷與開關性能的關系。隨后，傾佳電子將詳細討論SiC MOSFET的關鍵保護機制，如米勒鉗位、短路保護（退飽和檢測）、軟關斷和欠壓鎖定。最后，傾佳電子將提供實現可靠驅動設計的PCB布局和應用實踐建議，并對驅動核與分立芯片的選型策略進行探討。

第二章：SiC MOSFET與IGBT驅動電路設計的關鍵差異與共性

SiC MOSFET與IGBT雖然同為電壓驅動型功率器件，但在驅動電路設計上，由于其內在物理特性的差異，存在著顯著的區別。

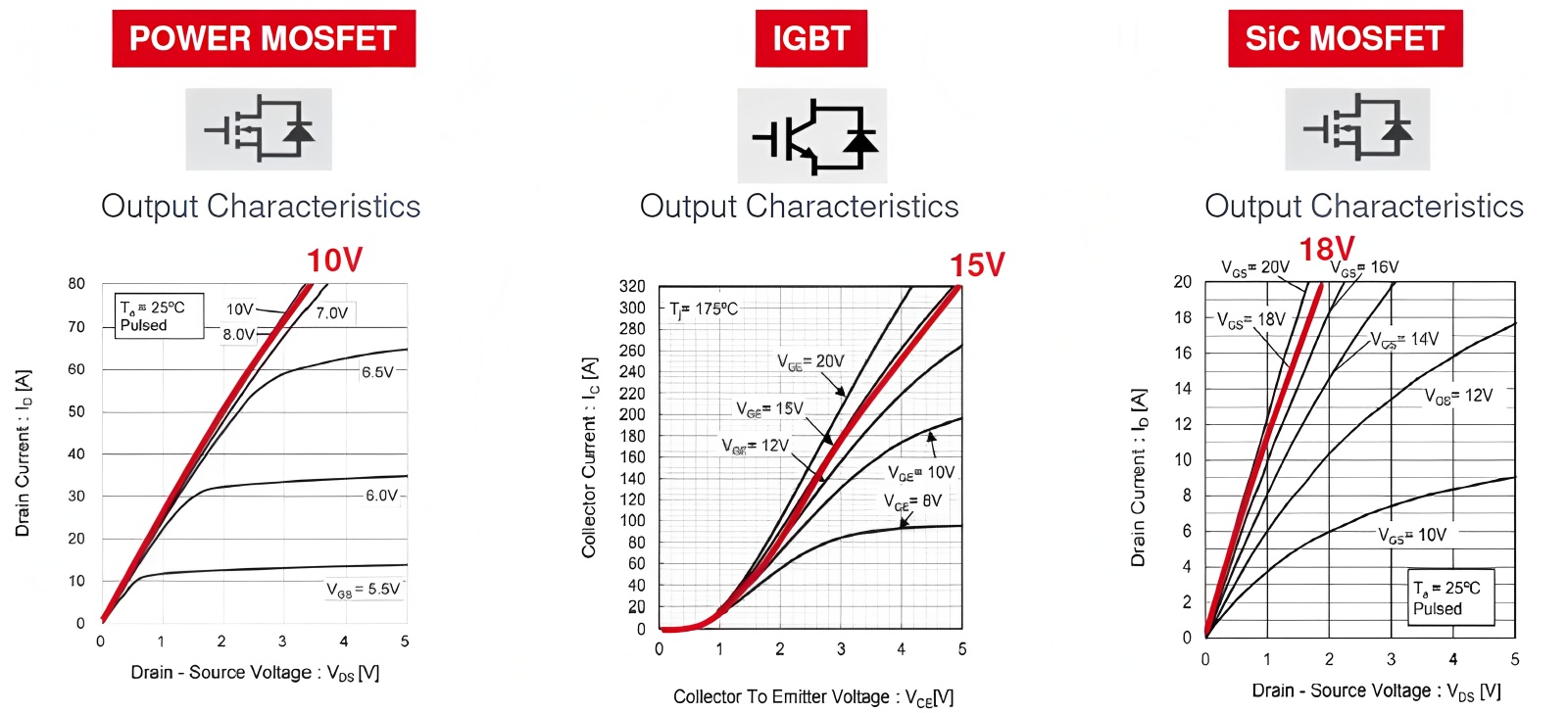

2.1 驅動電壓與靜態特性

IGBT：傳統的IGBT驅動通常采用正壓開通和負壓關斷的驅動方式。例如，傾佳電子代理的青銅劍（Bronze Tech）的2QD0108T17-C-xx驅動核為IGBT設計，其推薦門極電壓（VG）為+15V/-9.5V 。采用負壓關斷能夠有效加速IGBT的關斷過程，同時將柵極電壓鉗位在負值，防止在高 dV/dt瞬態過程中因米勒效應導致的誤導通。

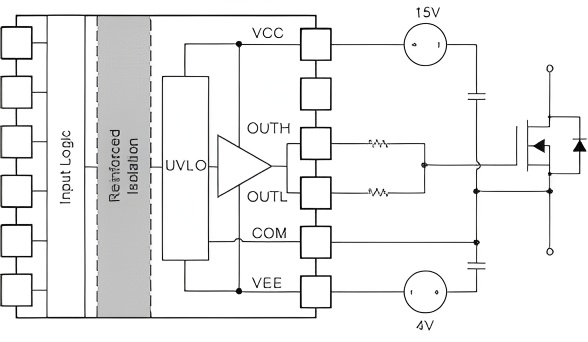

SiC MOSFET：SiC MOSFET也強烈推薦采用正負雙驅動電壓。這不僅能提供更快的關斷速度，更重要的是，在SiC應用中，負壓關斷能將柵極電壓可靠地鉗位在零伏以下（例如，傾佳電子代理的青銅劍2CD0210T12x0 SiC驅動板的門極電壓為+18V/-4V ）。這一設計對于應對高速開關過程中，由寄生電感（ Ls）和高di/dt引起的負壓尖峰至關重要。負壓鉗位可以有效抑制柵極電壓的振蕩，確保器件在關斷狀態下保持可靠，防止誤導通。

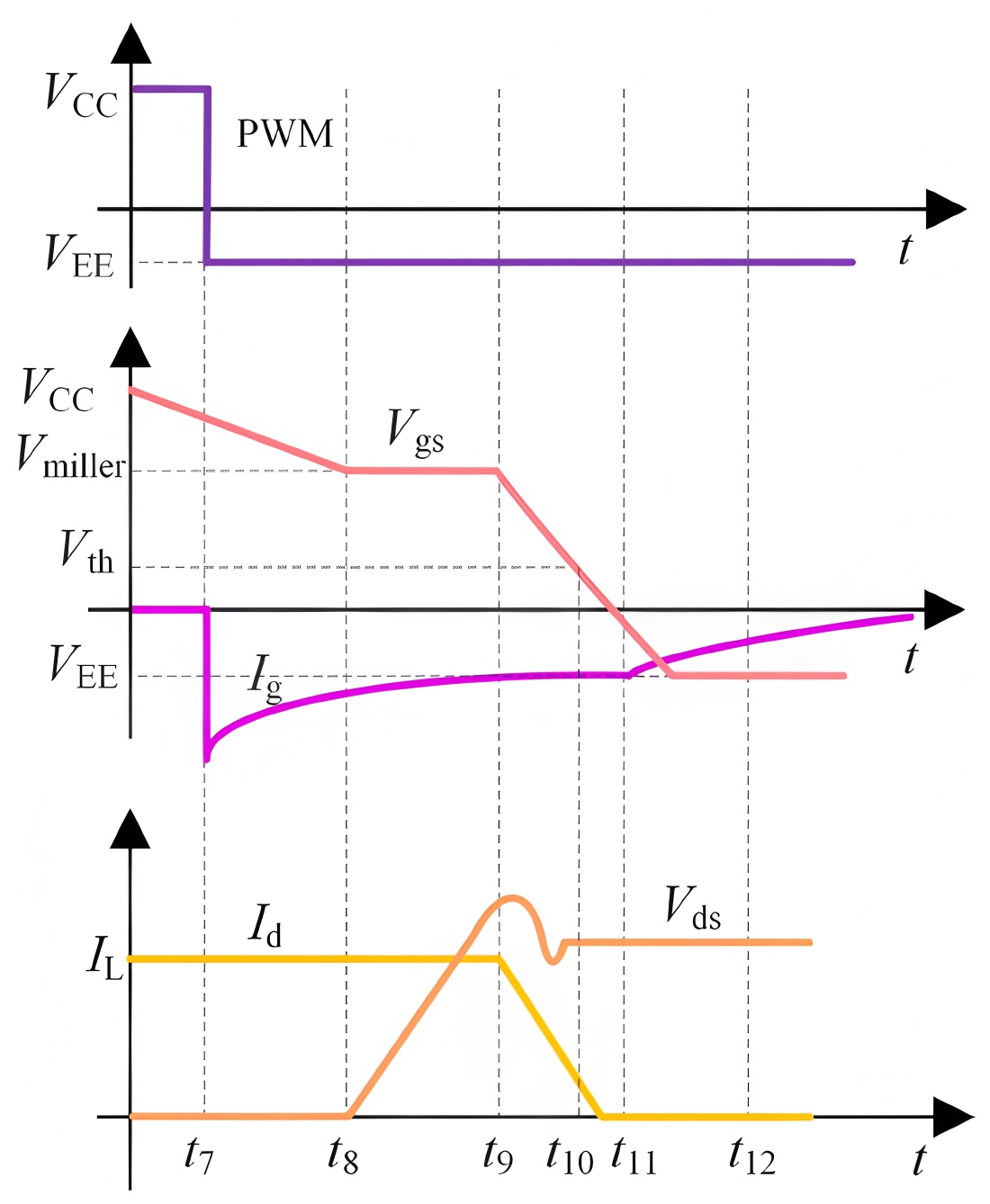

2.2 門極電荷（Qg）與開關性能

門極電荷是衡量驅動器瞬時電流能力需求的關鍵參數。SiC MOSFET的一大優勢在于其極低的Qg，使得它能夠?qū)崿F(xiàn)比IGBT快得多的開關速度。Q_{g}與導通電阻（ Rds(on)）存在權衡關系：芯片尺寸越小，Q_{g}越小，但R_{ds(on)}會變大。SiC器件通過優化設計，在減小Q_{g}的同時，依然保持了較低的導通電阻，從而實現了開關損耗與導通損耗的平衡。

為了充分利用SiC的低Q_{g}特性，驅動器必須提供強大的瞬時峰值電流，以在極短的開關時間內快速充放電柵極電容。例如，基本半導體的BTD5350x系列單通道驅動器，其典型峰值輸出電流可達10A。對比青銅劍專為大功率IGBT設計的2QD0435T17?C驅動核，其峰值電流高達±35A，這表明在高功率應用中，無論是IGBT還是SiC，對高驅動電流的需求都是普遍存在的。然而，SiC驅動器通常在相對較低的功率等級下就需要更高的峰值電流，其目的正是為了最大化利用SiC器件的低Q_{g}特性，實現更短的開關時間，從而大幅降低開關損耗，最終提升系統的整體效率和功率密度。

2.3 共模瞬態抑制（CMTI）的至關重要性

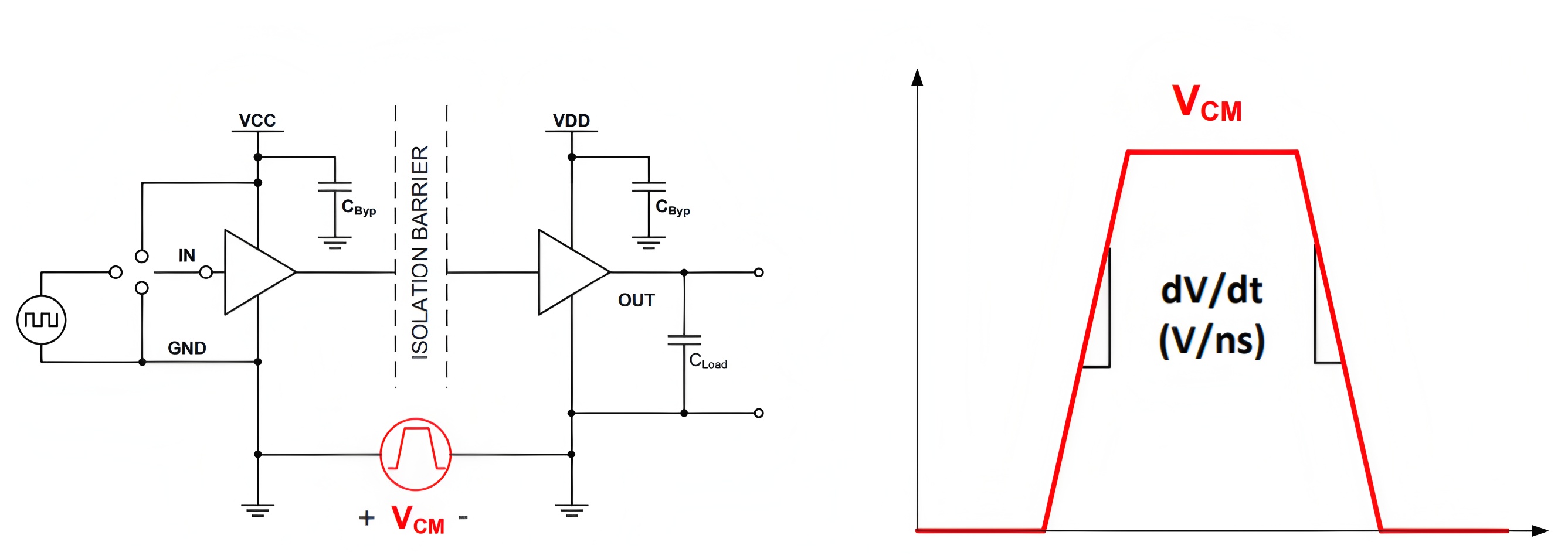

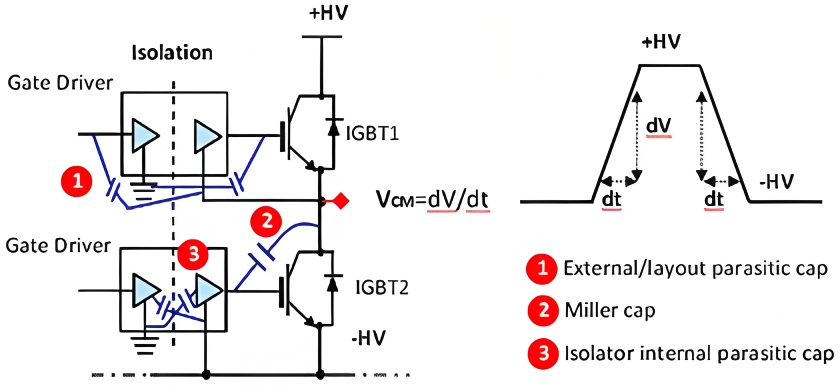

共模瞬態抑制能力是SiC驅動器設計中另一個不容忽視的關鍵指標。SiC器件在硬開關過程中產生的高dV/dt會通過隔離屏障的寄生電容將噪聲耦合到控制側，從而產生CMTI。如果驅動器的CMTI能力不足，可能導致內部邏輯電路誤動作，甚至造成器件誤導通。因此，一個合格的SiC驅動器必須具備極強的抗共模噪聲能力。

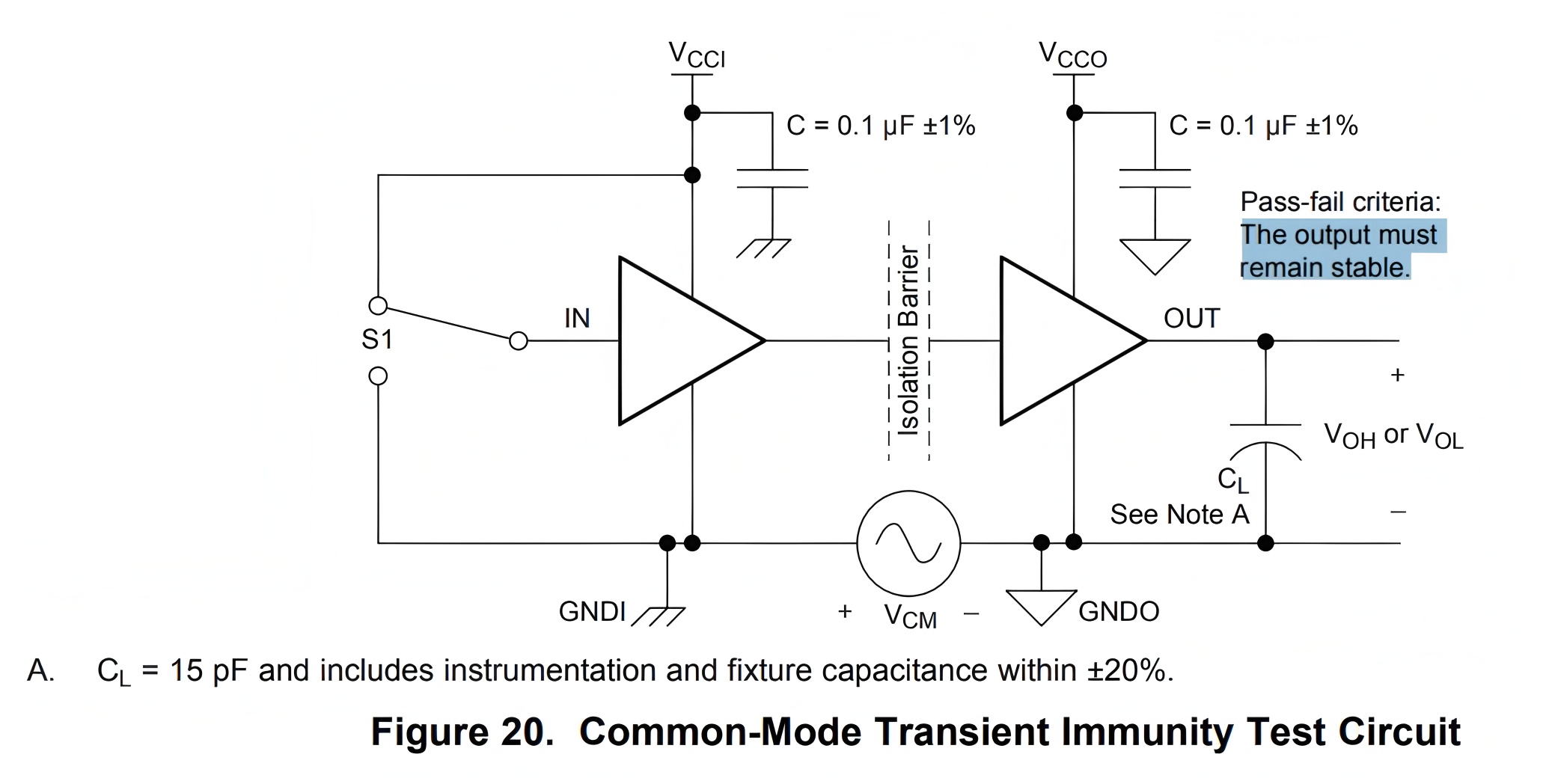

SiC MOSFET在硬開關應用中可產生超過150 V/ns的dV/dt 。為了應對這種挑戰，驅動器需要具備同樣甚至更高的CMTI能力。例如，基本半導體BTD5452R驅動器就具備250 V/ns的典型CMTI能力 ，這確保了其在高 dV/dt環境中仍能可靠地傳輸信號。CMTI能力的強弱，直接反映了驅動器內部隔離技術和抗干擾電路的先進程度，是衡量其是否真正適用于SiC高壓高頻應用的決定性指標。

第三章：驅動器核心功能模塊的深度解析

3.1 柵極驅動器輸入側

柵極驅動器的輸入側是與主控電路（如MCU或FPGA）的接口，其設計目標是確保驅動器能夠穩定、可靠地接收控制信號，并具備強大的抗干擾能力。

輸入電平兼容性：現代柵極驅動器需要支持多種邏輯電平，以適應不同主控芯片的輸出電壓。例如，基本半導體的BTD5350x系列驅動器兼容3.3V、5V和15V的輸入電平 ，這為設計者提供了極大的靈活性，無需額外的電平轉換電路。

抗干擾與信號濾波：為了防止輸入信號上的噪聲導致驅動器誤動作，驅動芯片通常集成了施密特觸發器和內部濾波電路。施密特觸發器通過引入電壓回差（hysteresis）來增強對慢變信號和噪聲的抗擾性，例如BTD25350x的輸入腳就具有施密特特性 。此外，BTD5350x也內置了濾波電路和回差，以提高輸入級的抗擾性 。

死區時間（DT）設置：在半橋或全橋等開關拓撲中，確保上下橋臂的功率器件不會同時導通（即橋臂直通）至關重要。這需要引入一個死區時間，即在一個器件關斷后，另一個器件開通前的延遲時間。青銅劍的驅動核提供了硬件層面的死區時間設置功能。例如，2QD0108T17-C-xx 和2QD0435T17-C 都通過一個死區時間（DT）引腳和外部電阻$R_{MOD}$來配置死區時間，這比單純依賴軟件控制更具魯棒性，因為它提供了硬件級別的安全保障。

3.2 驅動器的隔離電源與自舉電源

驅動器的副邊電路需要一個與主控側完全隔離的電源，以驅動高壓側的功率器件。目前主要有兩種實現方式：自舉電源和隔離DC-DC電源。

3.2.1 隔離電源設計：

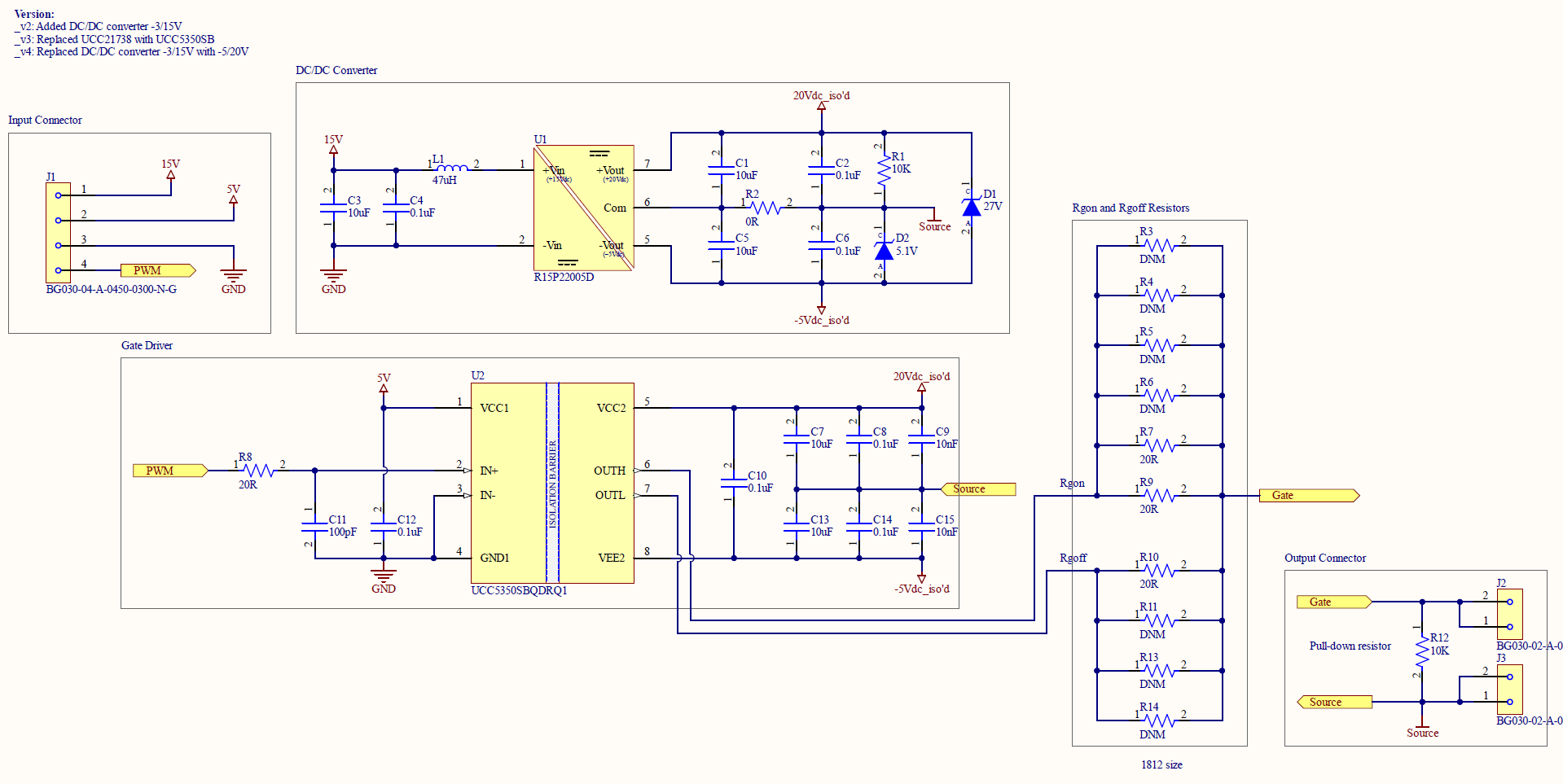

功能與優勢：隔離DC-DC電源通過一個隔離變壓器為驅動器副邊提供獨立且穩定的電源。這種方案能提供強大的電氣隔離，滿足高壓應用的安全法規要求（如BTD5452R的5700 Vrms隔離耐壓 ）。同時，它不受占空比限制，能夠為驅動器提供穩定的正負電壓，特別適用于需要負壓關斷的應用。

拓撲：使用BTP1521x正激DC-DC開關電源芯片來設計隔離電源的典型應用。根據功率需求，可采用全橋拓撲實現單路2W、總功率4W的輸出，或采用推挽拓撲，通過外部MOSFET來增加輸出功率，以滿足大于6W的功率需求 。

3.2.2 自舉電源的動態與穩態設計：

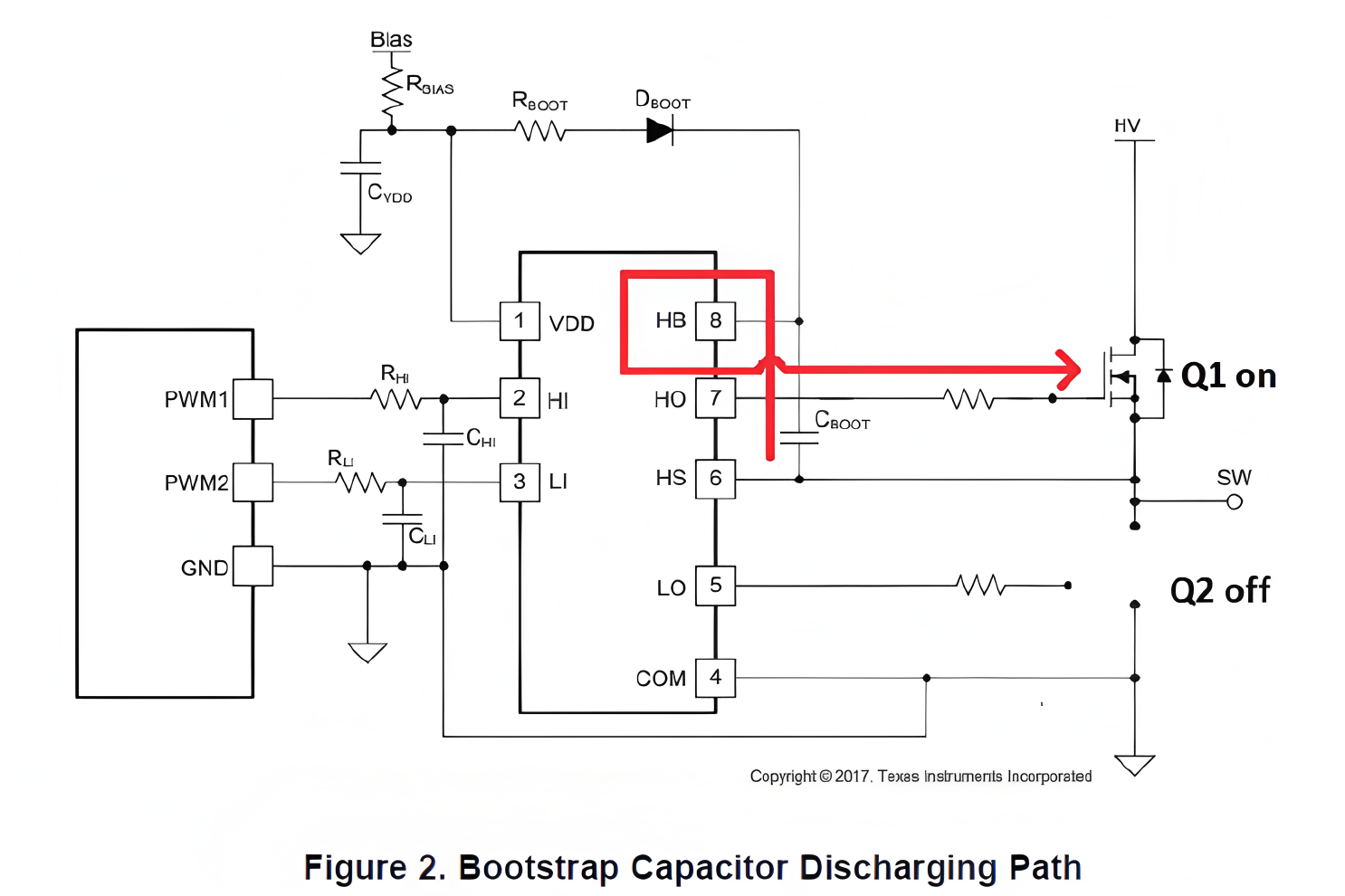

工作原理：自舉電路的工作原理 。它利用一個自舉二極管和電容（ Cboot），當下橋臂MOSFET導通時，其源極電位為地，此時自舉電容得以充電，為高壓側的柵極驅動器提供浮動電源。

挑戰與對策：盡管自舉電源具有成本低廉的優點，但它存在動態和穩態設計上的挑戰。其中一個主要問題是“自舉過充”（bootstrap overcharge），即在死區時間內，C_{boot}上的電壓可能會因負壓尖峰而超過額定值 。為解決這一問題，設計者可以采取多種措施，例如增大自舉電阻（R_{boot}）來限制充電電流，或使用高V_{f}的自舉二極管。一些先進的驅動芯片甚至集成了過充保護電路，通過內部開關在C_{boot}電壓過高時增加串聯阻抗，以防止過充。

3.2.3 隔離與自舉電源的優劣對比與選擇建議：

自舉電源具有電路簡單、成本低的優點，但其占空比受限且在開關器件源極出現負電壓時會面臨自舉電容過充的風險 。相比之下，隔離DC-DC電源雖然成本較高，但能提供100%的占空比支持和強大的負壓驅動能力，同時具備更好的抗干擾性能，是高可靠性或復雜拓撲應用的更優選擇。這解釋了為何許多驅動器IC（如BTD5452R ）和驅動核（如2QD0108T17-C-xx ）都內置了隔離DC-DC電源，或提供了相應的控制芯片（如BTP1521x ），以滿足市場對高可靠性驅動電源的強烈需求。

第四章：SiC MOSFET的保護機制與動態過程控制

SiC MOSFET的高速開關特性在帶來性能優勢的同時，也對器件的保護機制提出了更高的要求。為了確保系統在各種工況下都能可靠運行，驅動器必須集成一系列智能保護功能。

4.1 有源米勒鉗位（Active Miller Clamp）

4.1.1 原理與必要性：在半橋拓撲中，當上橋臂器件關斷時，其漏極-源極電壓的急劇上升（高dV/dt）會通過米勒電容（Cgd）在下橋臂器件的柵極上產生一個米勒電流。這個電流流過柵極電阻，會抬高柵極電壓，可能導致本應保持關斷的下橋臂器件誤導通，造成橋臂直通損壞。為了應對這一風險，有源米勒鉗位應運而生。它通過在柵極電壓下降到特定閾值（如BTD5452R的1.8V 或青銅劍2CD0210T12x0的2.2V ）時，激活一個內部的低阻抗路徑，將柵極鉗位在負壓上，從而有效地吸收米勒電流，防止誤導通。

4.1.2 功能與性能：不同驅動器的有源米勒鉗位能力存在差異，這直接反映了其對米勒效應的應對能力。例如，BTD5452R的米勒鉗位電流能力為1A ，而專門為SiC設計的青銅劍2CD0210T12x0驅動板的米勒鉗位峰值電流可達10A 。這種大電流鉗位能力對于應對SiC器件更強的米勒效應至關重要。

4.2 短路保護（Short-Circuit Protection）

短路故障是功率半導體應用中最嚴重的故障之一，驅動器必須能夠在短路發生時迅速響應，保護器件免受損壞。

4.2.1 退飽和（DESAT）檢測原理：

核心機制：退飽和檢測是IGBT和SiC MOSFET短路保護的常用方法。其基本原理是利用器件在正常導通時集電極-發射極電壓（VCE）或漏極-源極電壓（VDS）很低的特性。當發生短路時，器件因過大電流而退出飽和區，其V_{CE}或V_{DS}會急劇升高。DESAT機制通過持續監測V_{CE}或V_{DS}，一旦其超過預設的閾值電壓（如BTD5452R的9V ），就判定為短路故障。

實現細節：為了避免在正常開關瞬態過程中因電壓尖峰導致的誤觸發，DESAT電路通常會集成一個消隱時間。青銅劍驅動核（如2QD0108T17-C-xx ）通過VCE檢測引腳和REF引腳來配置DESAT保護閾值和響應時間，其REF引腳內置一個150μA的電流源，可配合外部電阻來定制保護方案。

4.2.2 短路類型與保護策略：IGBT短路可分為I類短路（橋臂直通）和II類短路（相間短路） 。I類短路電流上升速度極快，器件會迅速退飽和。II類短路由于回路阻抗較大，電流上升相對緩慢，器件可能先進入飽和區再退出。驅動器的保護邏輯需要能區分這兩種短路，并根據不同的動態過程進行響應。

4.2.3 軟關斷（Soft Turn-off）機制：

原理：短路故障時，器件承載的電流可能遠超額定值。如果此時直接進行快速關斷，高電流和電路中的雜散電感會產生巨大的電壓尖峰，可能導致器件過壓損壞。軟關斷功能通過在故障發生時，以一個受控的較小電流（如BTD5452R的150mA ）緩慢降低柵極電壓，從而延長關斷時間，抑制電壓尖峰，以保護器件。

高級邏輯：對于三電平拓撲等復雜應用，軟關斷邏輯需要更為精細。例如，青銅劍2QD0225T12xx-3L驅動器針對三電平應用，設計了在內管檢測到故障時，會先關斷外管，再進行內管的軟關斷，以確保短路電流被有效切斷，同時避免過壓風險 。這種邏輯體現了保護功能針對特定應用拓撲的專業化設計。

4.3 欠壓鎖定（UVLO）與故障管理

功能：UVLO是驅動器的基本保護功能，用于監測原邊和副邊的電源電壓。當電源電壓低于預設的閾值時（如BTD5452R的VDD欠壓保護點為11.8V ），UVLO會強制關斷驅動器輸出，將功率器件保持在安全狀態。這能防止因驅動電壓不足導致器件無法完全開通而產生高導通損耗，甚至熱擊穿。

故障反饋與復位：當DESAT或UVLO故障發生時，驅動器會通過故障引腳（如BTD5452R的XFLT ）向主控側發出報警信號。此外，BTD5452R還有一個RDY引腳指示電源是否正常，只有當電源恢復正常（RDY=H）后，才能通過復位引腳（XRST）來清除故障狀態 。這種完整的故障處理閉環對于系統可靠性至關重要。

第五章：可靠驅動設計的實現：PCB布局與應用建議

SiC驅動器的可靠運行不僅依賴于芯片本身的功能，更取決于外圍電路和PCB布局的精心設計。不當?shù)牟季謺腩~外的寄生參數，抵消SiC器件帶來的性能優勢，甚至引發新的問題。

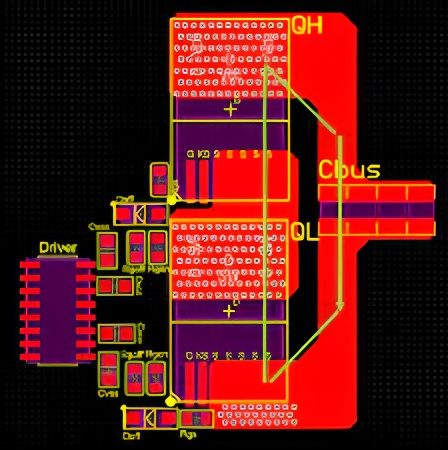

5.1 PCB布局最佳實踐

PCB布局的核心原則是最小化寄生參數，特別是寄生電感和電容。

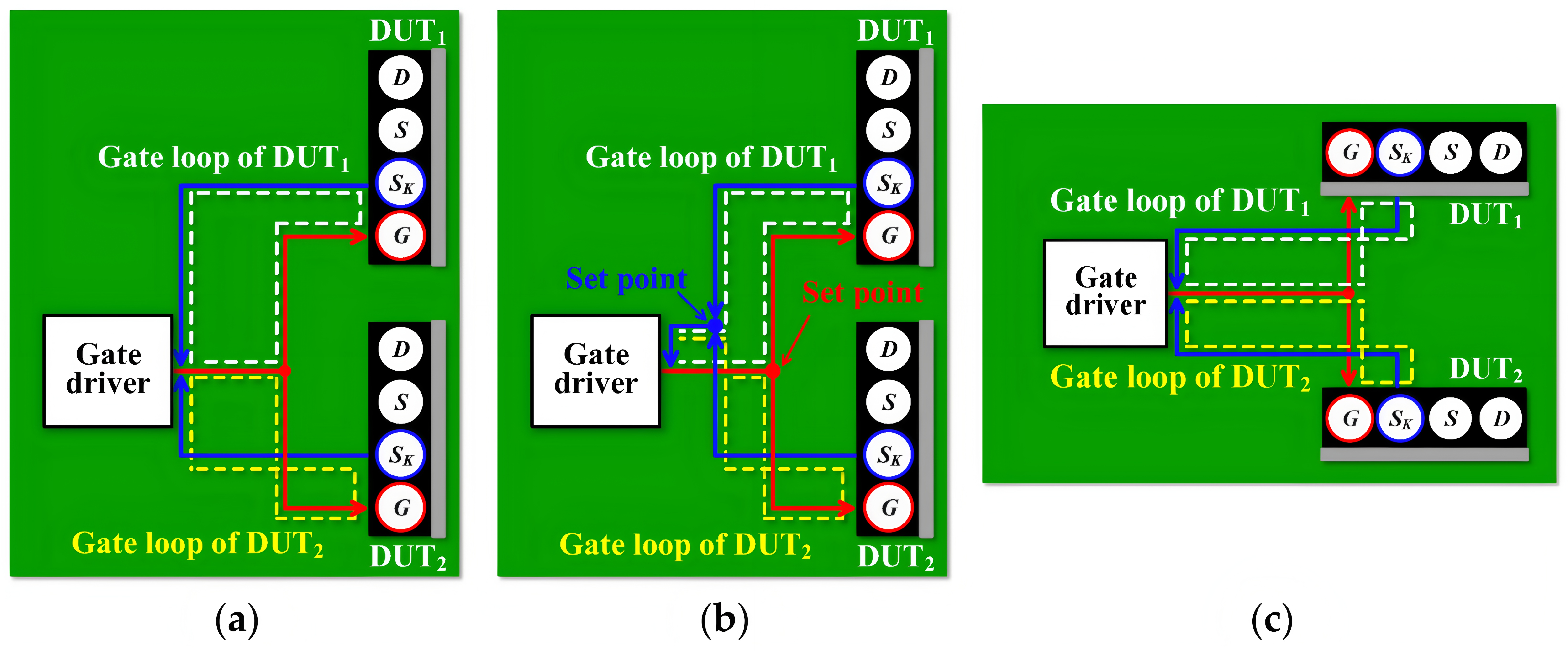

減小柵極驅動回路面積：將驅動器IC盡可能靠近SiC功率器件的柵極，以縮短柵極驅動回路的走線，從而最大限度地減小回路的寄生電感。這對于提高開關速度和控制精度至關重要。

去耦電容放置：應將低ESR和低ESL的旁路電容緊鄰驅動器的電源引腳放置，例如在BTD5452R的應用建議中，強調了在VDD至VSS和VEE至VSS之間放置電容，并盡可能靠近器件 。

地線分離與星型接法：功率地和信號地應采用星型接法連接，避免大電流功率回路對敏感信號地線的干擾。在高dV/dt環境中，良好的地線設計可以有效抑制共模噪聲。

物理隔離：為了確保原邊和副邊之間的隔離性能，應避免在隔離型驅動芯片下方放置任何PCB走線或覆銅，并建議采用PCB切口來防止污染影響隔離性能 。

5.2 外部電路配置與選型

門極電阻（Rg）：柵極開通電阻（RGON）和關斷電阻（RGOFF）的選值是平衡開關速度、EMI和柵極振蕩的關鍵。較低的電阻能實現更快的開關速度，但會增加柵極振蕩和EMI。青銅劍的2QD0435T17-C驅動核支持低至0.5Ω的外部柵極電阻 ，這為SiC高速開關提供了可能，但需要配合優秀的PCB布局來控制振蕩。

柵極鉗位：為了保護柵極免受過壓尖峰影響，可以采用肖特基二極管或TVS二極管進行鉗位。青銅劍驅動核甚至提供了針對不同母線電壓的TVS二極管選型建議，例如，在800V母線電壓下，可使用5顆SMBJ130A串聯來構成912V的TVS擊穿閾值 。

去飽和電容與電阻：在使用DESAT保護時，需要根據應用和器件的短路耐受時間，仔細選擇合適的去飽和電容和電阻，以配置合適的消隱時間，防止在正常開關瞬態過程中發生誤觸發。

5.3 驅動核與分立芯片的選型策略

分立芯片（如基本半導體BTD系列 ）：

適用于對成本和設計靈活性有更高要求的客戶。這類客戶通常具備較強的板級設計能力，能夠自主設計外圍電路和電源，以滿足特定的性能指標。

驅動核（如青銅劍2QD系列 ）： 適用于中高功率、對集成度、可靠性和認證有高要求的應用。驅動核將復雜的保護邏輯、隔離電源和驅動電路集成在一個緊湊的模塊中，簡化了客戶的設計流程，縮短了產品開發周期。青銅劍還進一步提供了“驅動板”（如2CD0210T12x0 ），將驅動核與所有必要的外圍電路整合，為客戶提供了一個“交鑰匙”的解決方案，極大地降低了設計的復雜性。這種專業化、差異化的產品策略反映了市場對不同層次客戶需求的精準洞察。

第六章：結論與展望

深圳市傾佳電子有限公司（簡稱“傾佳電子”）是聚焦新能源與電力電子變革的核心推動者：
傾佳電子成立于2018年，總部位于深圳福田區，定位于功率半導體與新能源汽車連接器的專業分銷商，業務聚焦三大方向：
新能源：覆蓋光伏、儲能、充電基礎設施；
交通電動化：服務新能源汽車三電系統（電控、電池、電機）及高壓平臺升級；
數字化轉型：支持AI算力電源、數據中心等新型電力電子應用。
公司以“推動國產SiC替代進口、加速能源低碳轉型”為使命，響應國家“雙碳”政策（碳達峰、碳中和），致力于降低電力電子系統能耗。
需求SiC碳化硅MOSFET單管及功率模塊，配套驅動板及驅動IC，請搜索傾佳電子楊茜

SiC MOSFET驅動電路的設計是實現其高頻、高效性能的關鍵環節。傾佳電子深入分析了SiC MOSFET與傳統IGBT驅動設計的根本差異，并系統性地闡述了SiC驅動器在功能、保護和應用層面的核心要點。

核心結論總結如下：

高集成度與魯棒性是核心：SiC驅動器需要具備比IGBT驅動器更高的峰值電流、更強的CMTI能力以及更精密的保護邏輯。米勒鉗位、短路保護（DESAT）、軟關斷和UVLO等功能的集成是確保SiC系統可靠性的基石。

電源方案是可靠性的保障：雖然自舉電源成本低廉，但其在占空比和負壓處理上的局限性使其在高可靠性應用中面臨挑戰。隔離DC-DC電源雖然成本較高，但能提供穩定的正負雙電壓驅動，且不受占空比限制，是實現高可靠驅動的首選方案。

寄生參數控制是性能的保障：驅動器本身性能再強，若PCB布局不當，寄生參數將嚴重影響系統性能。通過最小化柵極驅動回路面積、優化去耦電容布局和地線設計，才能充分發揮SiC器件的潛能。

產品形態向集成化和專業化演進：市場上的產品形態已經從分立芯片向高集成度的驅動核、甚至完整的驅動板演進。這為不同技術能力的客戶提供了差異化的選擇，極大地降低了SiC應用的設計門檻。

展望未來，SiC驅動技術將繼續向更高集成度、更低延遲、更強抗干擾能力方向發展。驅動器將變得更加智能，具備自適應保護、實時狀態監測和故障預警等高級功能，以應對未來電力電子系統日益嚴苛的性能和可靠性需求。最終，SiC驅動器將成為賦能SiC器件，全面取代IGBT，實現電力電子技術新一輪飛躍的關鍵推動力。
