TPIC6C596器件是單片、中壓、 低電流、8位移位寄存器，設計用于需要相對中等負載的系統 電源，例如 LED。該器件在輸出端包含一個內置電壓鉗位，用于電感 瞬態保護。功率驅動器應用包括繼電器、螺線管和其他低電流或 中壓負載。

該器件包含一個 8 位串行輸入并行輸出移位寄存器，可為 8 位饋電 D型存儲寄存器。通過移位寄存器和存儲寄存器進行數據傳輸 移位寄存器時鐘 （SRCK） 和寄存器時鐘 （RCK） 的邊沿。存儲 寄存器在移位寄存器清除 （CLR） 時將數據傳輸?shù)捷敵鼍彌_器 很高。當CLR為低電平時，設備中的所有寄存器都將被清除。什么時候 輸出使能 （G） 保持為高電平，輸出緩沖器中的所有數據都保持為低電平 并且所有漏極輸出均關閉。當 G 保持低電平時，來自存儲的數據 寄存器對輸出緩沖區是透明的。當輸出緩沖區中的數據為低電平時，DMOS 晶體管輸出關閉。當數據為高電平時，DMOS晶體管輸出具有灌電流 能力。
*附件：tpic6c596.pdf

串行輸出 （SER OUT） 在 SRCK 的下降沿從器件中時鐘輸出，以 為級聯應用提供額外的保持時間。這將為以下人員提供改進的性能 時鐘信號可能偏斜、設備彼此不靠近或 系統必須能承受電磁干擾。

輸出為低側開漏 DMOS 晶體管，輸出額定值為 33 V 和 100 mA 連續灌電流能力。每個輸出提供250 mA的最大電流限制 T C = 25°C。 電流限制隨著結溫的升高而降低 用于額外的設備保護。該器件還提供高達 2500 V 的 ESD 保護，適用于以下情況 使用人體模型和 200 V 機器模型進行測試。

TPIC6C596器件的特點是在工作外殼溫度下運行 范圍為 –40°C 至 125°C。

特性

• 低R DS（開） ，7 和 3937;（典型）
• 雪崩能量，30 mJ
• 8個功率DMOS晶體管輸出
  ，連續電流為100 mA
• 250mA 限流能力
• ESD 保護，2500 V
• 輸出箝位電壓，33 V
• 增強多級級聯
• 所有寄存器均通過單輸入清除
• 低功耗

參數

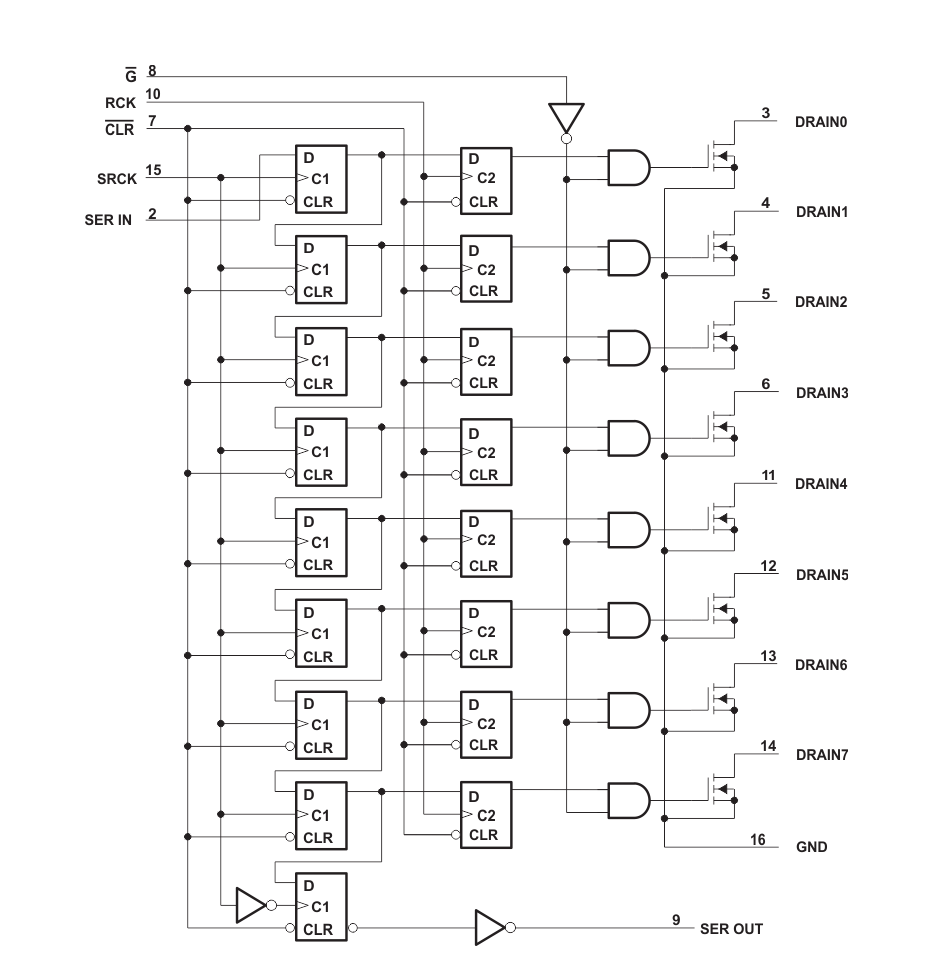

方框圖

?1. 核心功能特性?

• 采用低RDS(on)設計（典型值7Ω），集成8路功率DMOS晶體管輸出
• 每通道支持100mA連續電流，峰值電流限制250mA
• 內置33V輸出鉗位電壓保護，提供30mJ雪崩能量保護
• 增強級聯功能支持多級擴展，串行輸出采用下降沿觸發提升時序裕度
• 工作溫度范圍-40°C至125°C，符合車規級應用要求

?2. 關鍵電氣參數?

• 邏輯供電電壓：4.5V-5.5V
• 輸出導通電阻：9Ω（典型值@50mA）
• 時鐘頻率：最高10MHz（級聯模式）
• ESD防護：2500V（人體模型）

?3. 典型應用場景?

• 汽車儀表盤指示燈驅動
• LED照明控制系統
• 繼電器/電磁閥驅動電路
• 需要中等電壓（≤33V）的負載開關

?4. 封裝選項?

• SOIC-16（9.9×3.91mm）
• PDIP-16（19.3×6.35mm）
• TSSOP-16（5×4.4mm）

?5. 設計要點?

• 建議PCB布局時加強散熱設計（RθJA典型值83.7°C/W）
• 級聯應用時需注意SEROUT到下級SERIN的布線
• 電源需配置0.1μF去耦電容
• CLR引腳應在初始化時執行清零操作

該文檔詳細規范了TPIC6C596作為功率邏輯移位寄存器的技術指標、應用方法和可靠性數據，特別適用于需要精確控制多個中等功率負載的嵌入式系統設計。
