前 言

本指導文檔由創龍科技編寫，旨在為基于全志 T113-i工業開發板的用戶，提供 Linux 系統啟動卡制作及系統固化的詳細操作指引。

本指導文檔適用開發環境：

Windows開發環境：Windows 7 64bit、Windows 10 64bit

虛擬機：VMware15.5.5

Linux開發環境：Ubuntu18.04.4 64bit

LinuxSDK：T113_Tina5.0-V1.0(Linux)

U-Boot：U-Boot-2018.07

Kernel：Linux-5.4.61、Linux-RT-5.4.61

本文檔主要基于 NAND FLASH 配置的創龍科技全志 T113-i 評估板，演示 Linux 系統啟動卡的制作流程，以及將 Linux 系統鏡像文件固化至 NAND FLASH 的具體方法。

創龍科技提供的 Linux 系統鏡像文件位于產品資料 “4 - 軟件資料 LinuxMakesdboot [版本號]” 目錄下，版本號以實際交付產品為準，具體說明如下表所示。

備注：

（1）“啟動卡”一般作為Linux系統啟動卡啟動系統；“量產卡”一般用于批量生產時，快速固化Linux系統至NAND FLASH，再通過NAND FLASH啟動系統。

（2）如需使用eMMC配置評估板，請參考eMMC版本核心板使用說明文檔制作Linux系統啟動卡，以及將Linux系統固化至eMMC。

（3）如需制作Linux-RT內核版本的Linux系統啟動卡，請參考Linux系統使用手冊替換對應的內核鏡像、內核模塊。

Linux系統啟動卡制作

使用PhoenixCard工具可將Linux系統鏡像文件通過讀卡器固化至Micro SD卡，將Micro SD卡制作成“啟動卡”或“量產卡”。

將產品資料“4-軟件資料ToolsWindows”目錄下的PhoenixCard V4.2.7.zip工具解壓至Windows非中文工作目錄下。PhoenixCard工具的詳細使用方法可參考壓縮包中的《PhoenixCard_使用指南》。

Linux系統啟動卡制作

（1）請將空白Micro SD卡通過讀卡器插至PC機USB接口，雙擊"PhoenixCard.exe"打開系統固化工具。

圖1

（2）工具運行后會自動識別接入到PC端的Micro SD卡，如下圖所示。

圖2

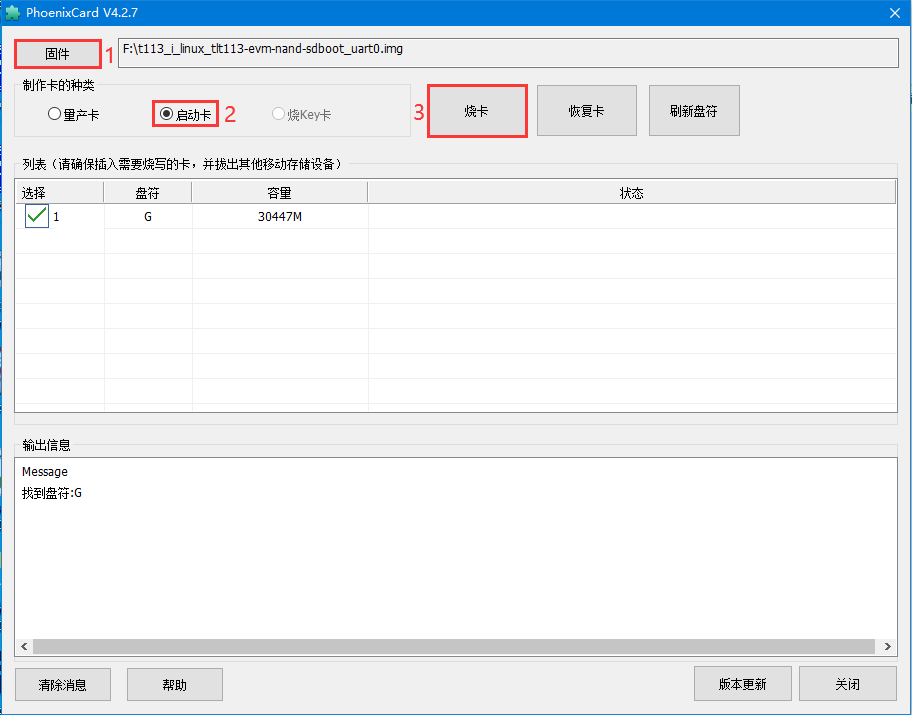

（3）將產品資料“4-軟件資料LinuxMakesdboot[版本號]”目錄下的t113_i_linux_tlt113-evm-nand-sdboot_uart0.img系統鏡像拷貝至非中文路徑的目錄下。在PhoenixCard軟件上點擊“固件”選擇目標鏡像文件，接著選擇“啟動卡”，最后點擊“燒卡”制作Linux系統啟動卡。

圖3

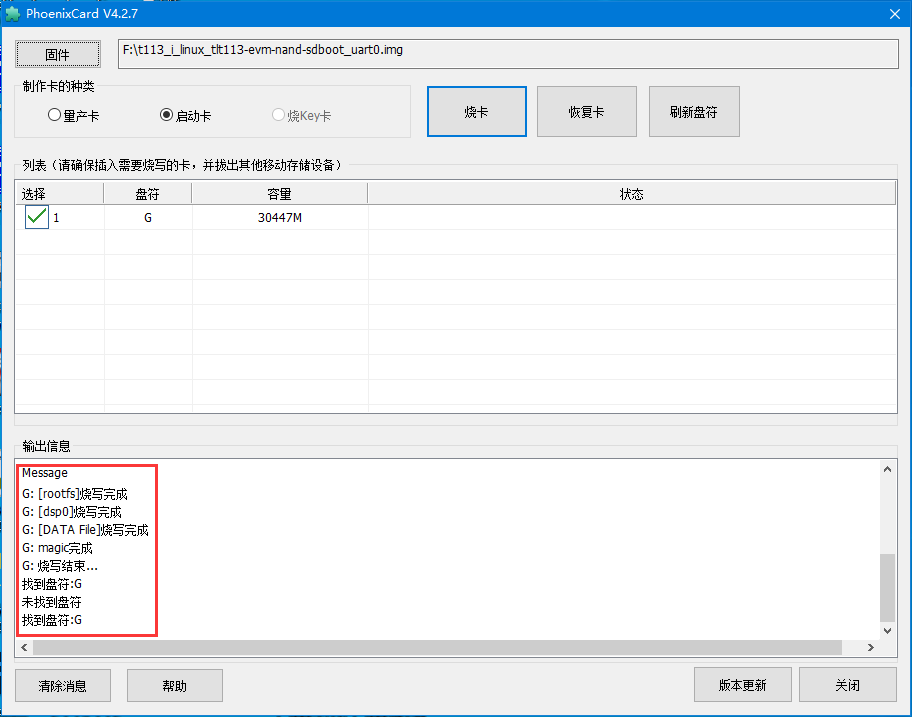

（4）Linux系統啟動卡制作完成后，狀態欄將會打印如下信息。

圖4

從Linux系統啟動卡啟動系統

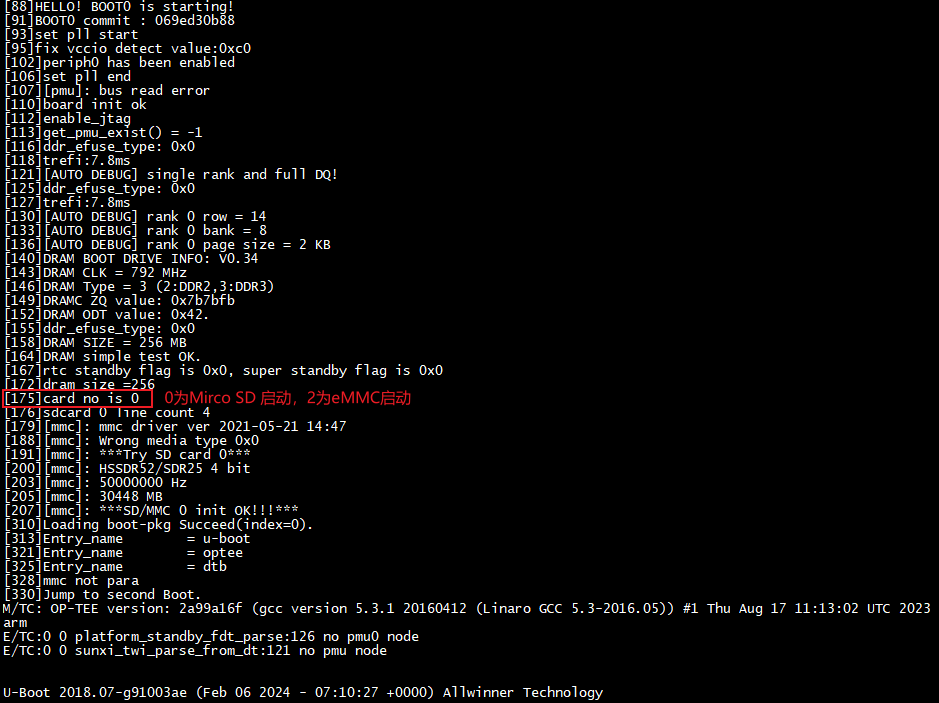

評估板斷電，使用Type-C線連接評估板的USB TO UART0調試串口至PC機。將Linux系統啟動卡插至評估板Micro SD卡槽，根據評估底板紅色的SW2撥碼開關旁絲?。ú⒎菗艽a開關上文字），將撥碼開關撥為0，使能Micro SD功能。然后將評估板上電，系統將從Linux系統啟動卡啟動，并自動登錄root用戶，串口調試終端會打印如下類似信息。

圖5

圖6

“量產卡”制作

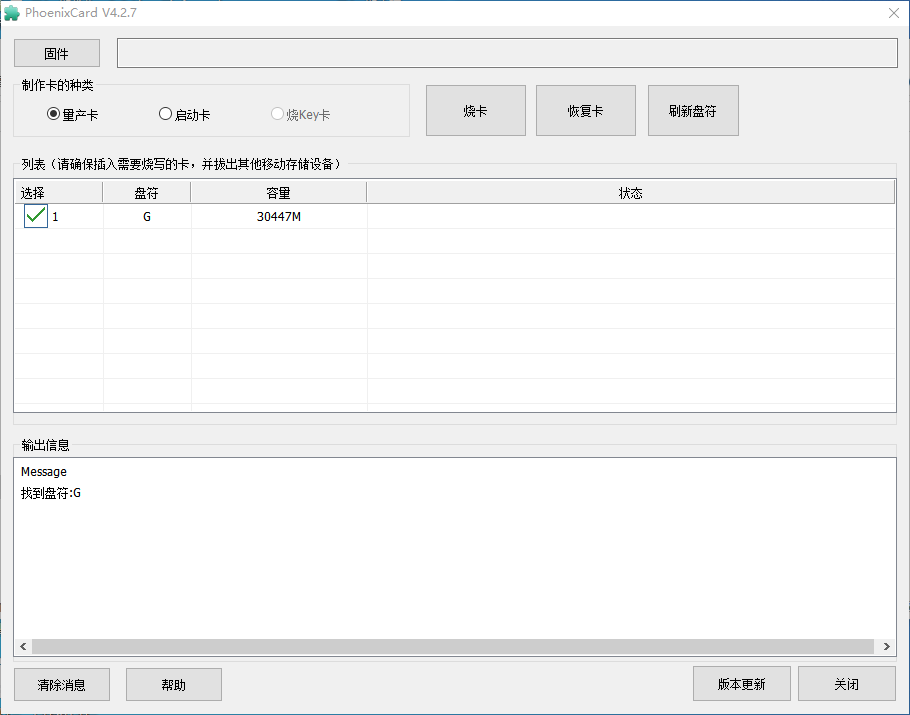

（1）請將空白Micro SD卡通過讀卡器插至PC機USB接口，雙擊"PhoenixCard.exe"打開系統固化工具。

圖7

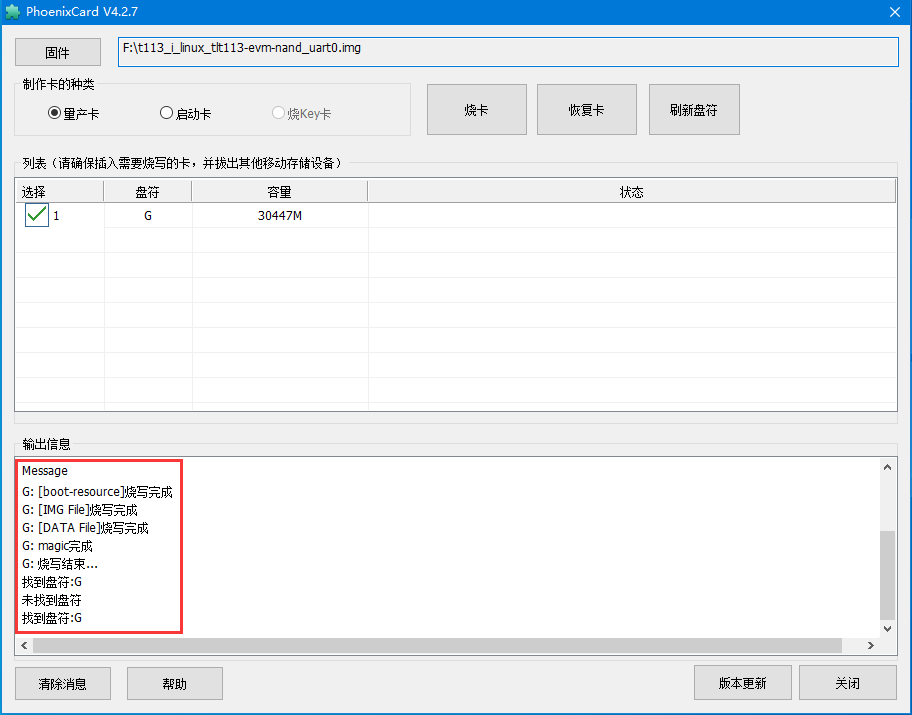

（2）工具運行后會自動識別接入到PC端的Micro SD卡，如下圖所示。

圖8

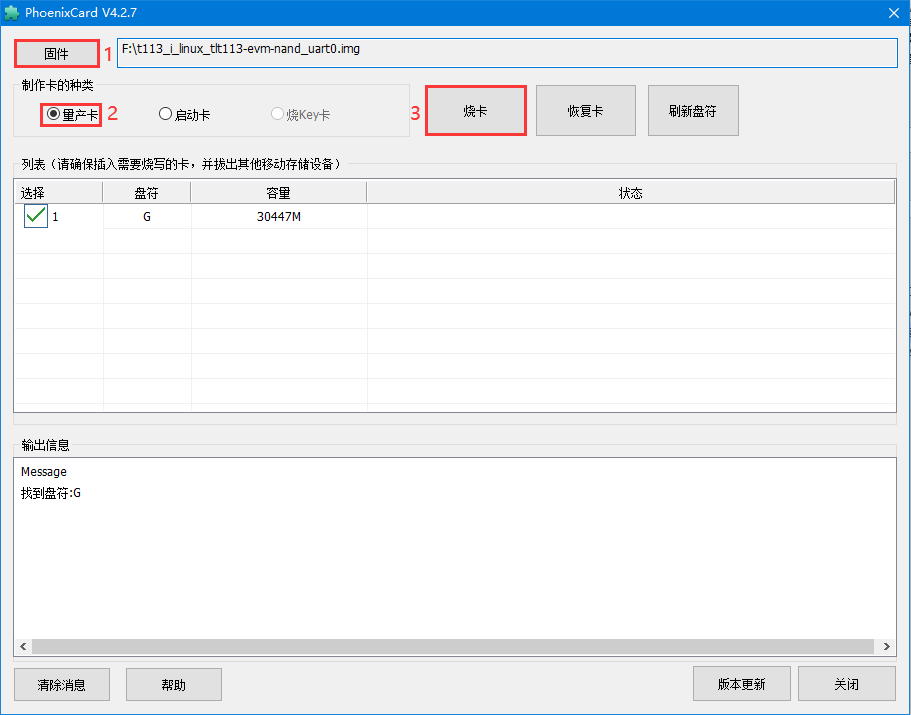

（3）將產品資料“4-軟件資料LinuxMakesdboot[版本號]”目錄下的t113_i_linux_tlt113-evm-nand_uart0.img系統鏡像拷貝至非中文路徑的目錄下。在PhoenixCard軟件上點擊“固件”選擇目標鏡像文件，接著選擇“量產卡”，最后點擊“燒卡”制作“量產卡”。

圖9

（4）“量產卡”制作完成后，狀態欄將會打印如下信息。

圖10

固化Linux系統至NAND FLASH

通過“量產卡”固化

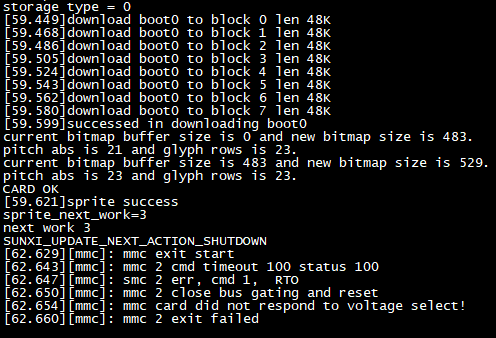

（1）將“量產卡”插至評估板，根據評估底板SW2撥碼開關旁絲?。ú⒎菗艽a開關上文字），將撥碼開關撥為0。評估板上電啟動，系統將會自動固化Linux系統至NAND FLASH。當系統固化完成后，串口調試終端會打印如下類似啟動信息。

圖11

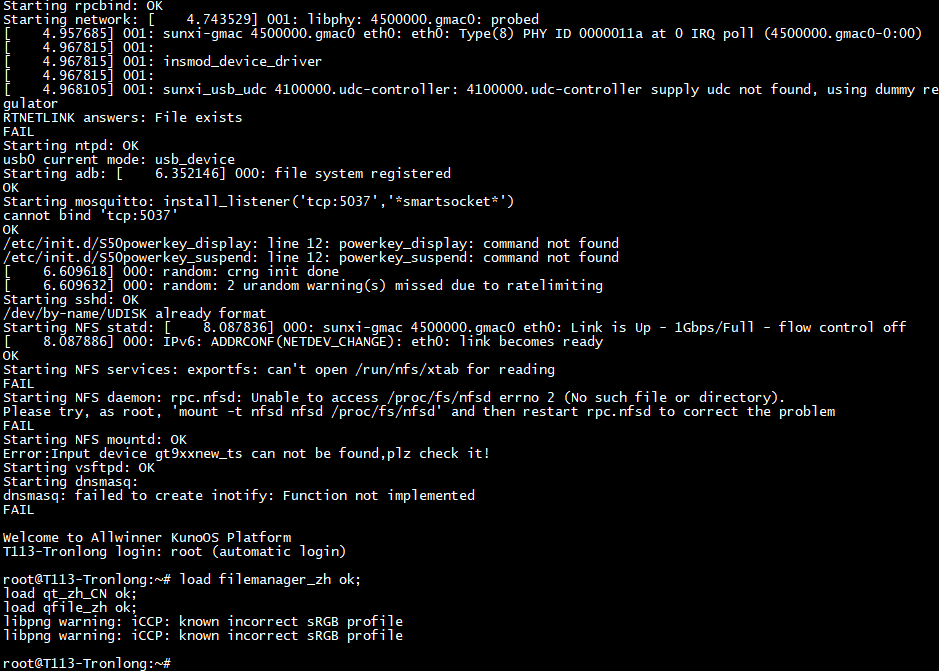

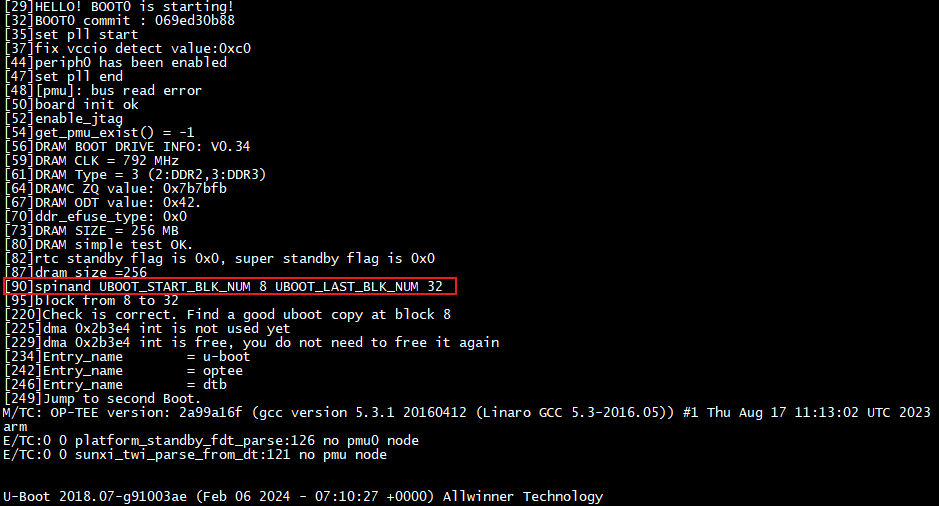

（2）請將評估板斷電，取出“量產卡”，然后重新上電，評估板將從NAND FLASH啟動系統，并自動登錄root用戶，串口調試終端會打印如下類似啟動信息。

圖12

通過USB固化

（1）請使用Type-C線將評估板USB0 DRD接口連接至PC機USB接口連接。

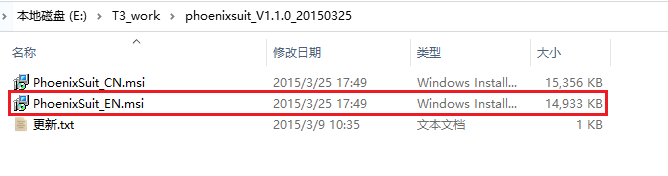

（2）將產品資料“4-軟件資料ToolsWindows”目錄下的phoenixsuit_V1.1.0_20150325.rar工具解壓至Windows工作目錄下，雙擊"PhoenixSuit_EN.msi"進行安裝，默認安裝選項即可，安裝完成將在桌面生成快捷方式。PhoenixSuit工具可在上位機將Linux系統鏡像通過USB接口固化至板載NAND FLASH。

圖13

圖?14

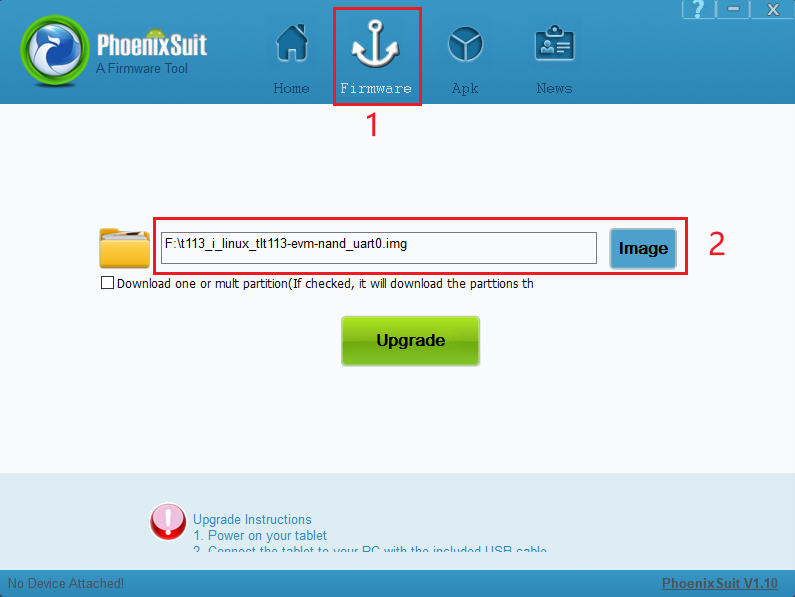

（3）雙擊打開PhoenixSuit工具，點擊Firmware，然后選擇Linux系統鏡像文件。

圖15

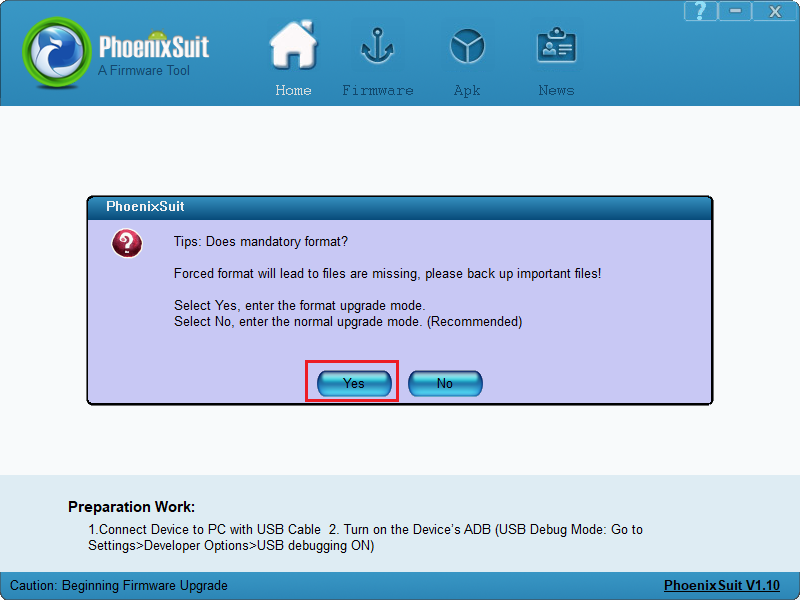

（4）確保評估板已斷電，長按USB0 UPGRADE(KEY1)按鍵，再將評估板上電，當PhoenixSuit工具出現如下界面后，松開USB0 UPGRADE按鍵。在PhoenixSuit工具界面選擇"Yes"，將板載NAND FLASH進行格式化，請注意提前做好數據備份。

圖16

圖17

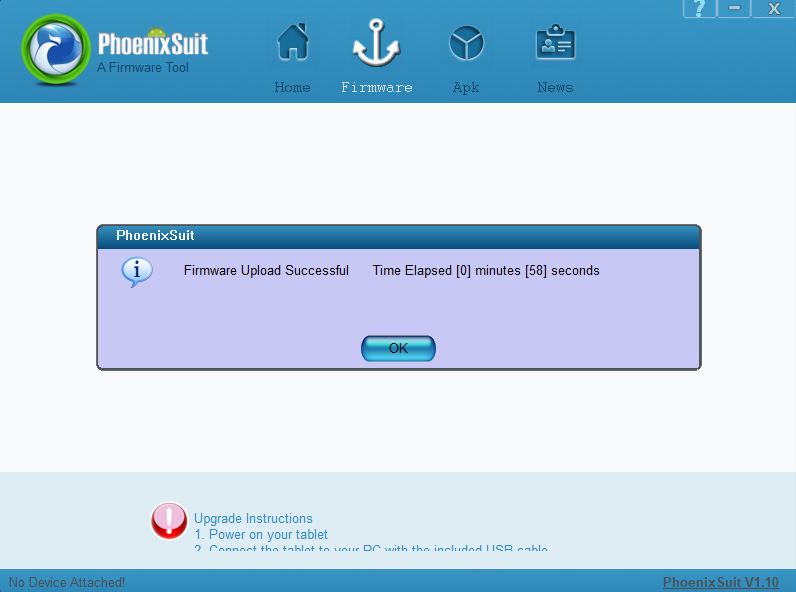

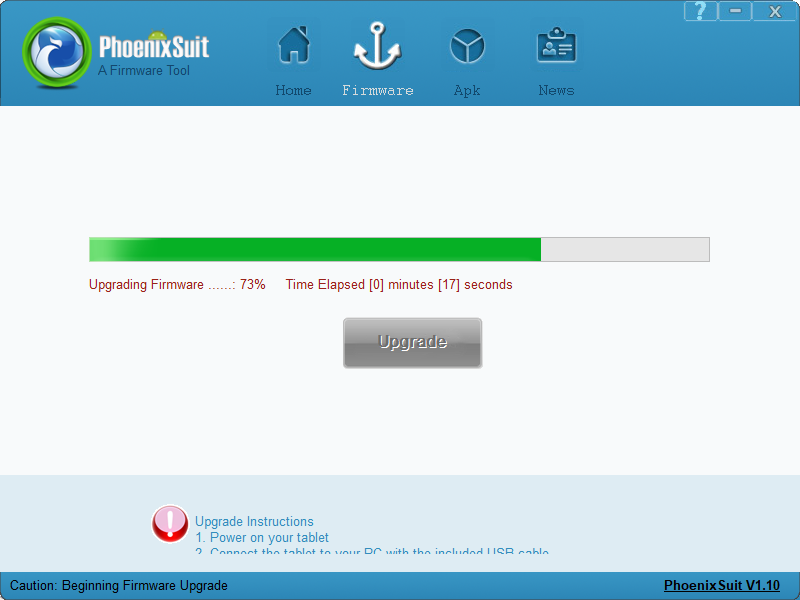

（5）格式化完成后，PhoenixSuit工具將自動固化Linux系統鏡像文件至NAND FLASH。直至出現如下界面，表示系統固化成功。

圖18

（6）請將評估板斷電，然后重新上電后，評估板將從NAND FLASH啟動系統。

（7）在已固化Linux系統鏡像至NAND FLASH的前提下，如需替換系統鏡像的單個或多個分區至NAND FLASH，請參考如下方法。

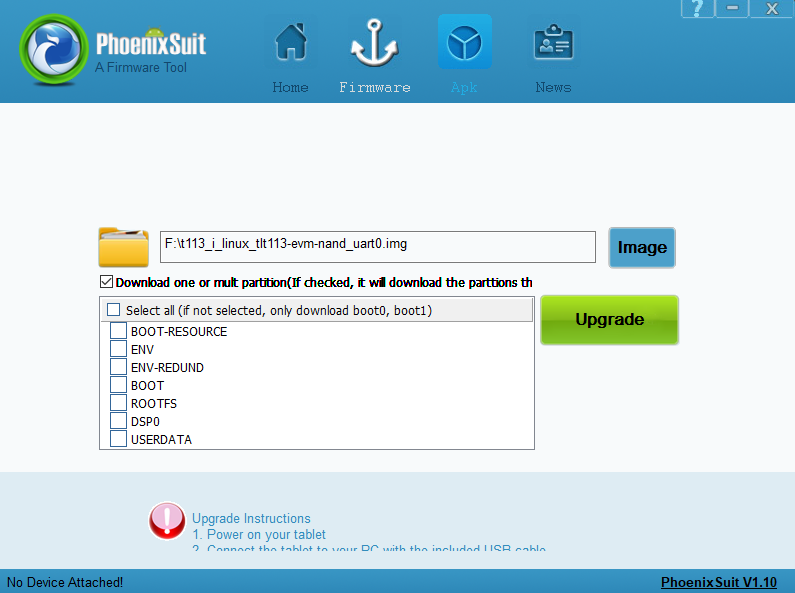

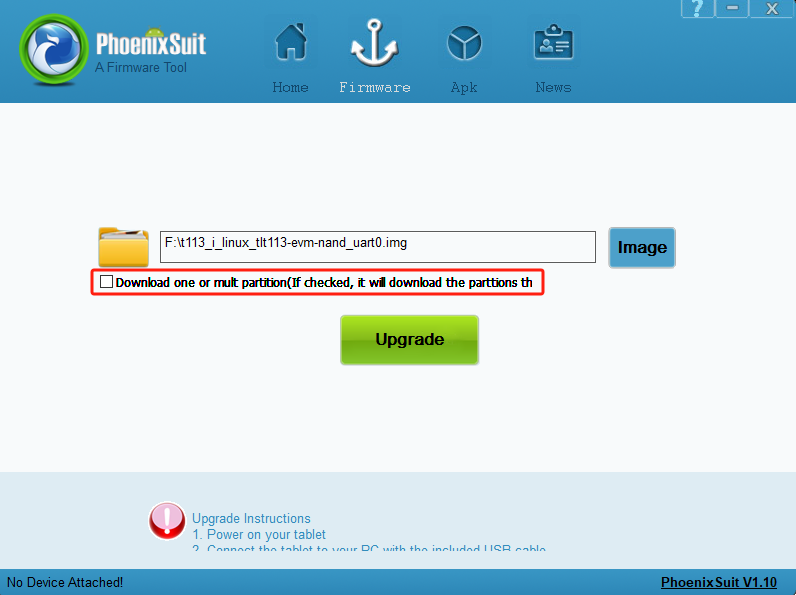

請打開PhoenixSuit工具，點擊Firmware，然后選擇系統鏡像文件后，勾選"Download one or mult partition"選項，勾選后會出現以下分區選項，可根據實際需要勾選對應分區進行固化；若全不選，則僅下載boot0，boot1，即boot_package.fex文件，可用于更新U-Boot與設備樹。

備注：各分區說明請參考“系統分區說明”小節。

圖19

圖20
