一、適合范圍

本文檔適用于VisualHMI平臺，Lua腳本語言為V5.3版本，配合工程可以完成大部分的內部邏輯處理。

二、概述

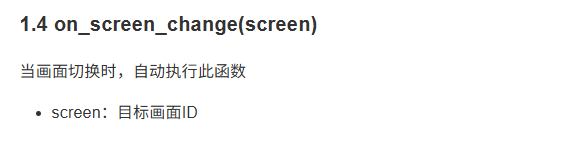

on_screen_change(screen)回調函數，畫面切換通知，該函數通常用來根據頁面給特定變量賦值，啟動和關閉定時器以及設置系統參數。

三、教程實現

工程配置：

首先建立一個HMI工程以DC80480M070為例。如3-1所示。

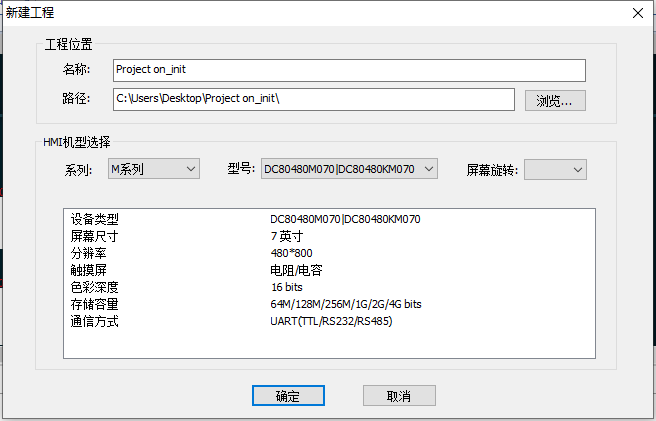

圖3-1 新建工程

1、在畫面上放置一個功能按鈕用來切換畫面觸發on_screen_change(screen)回調函數，以及放置兩個數值控件綁定不同的地址用來顯示參數。如3-2所示。其余界面配置同上，如圖3-3和3-4所示。

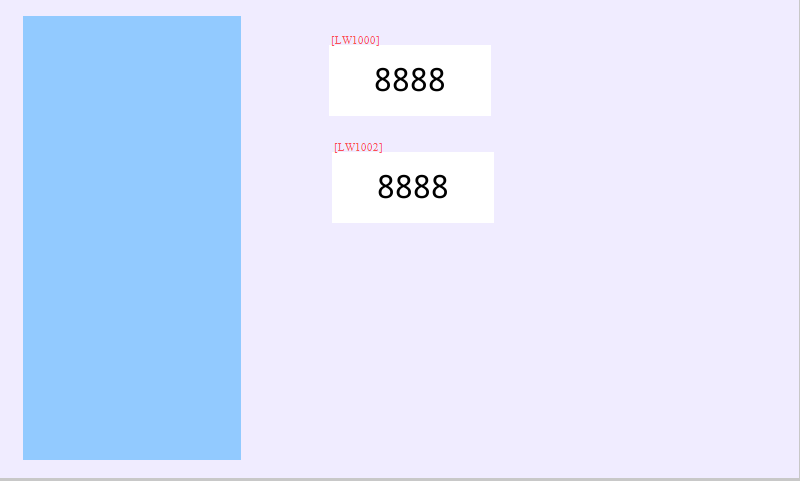

圖3-2 控件配置

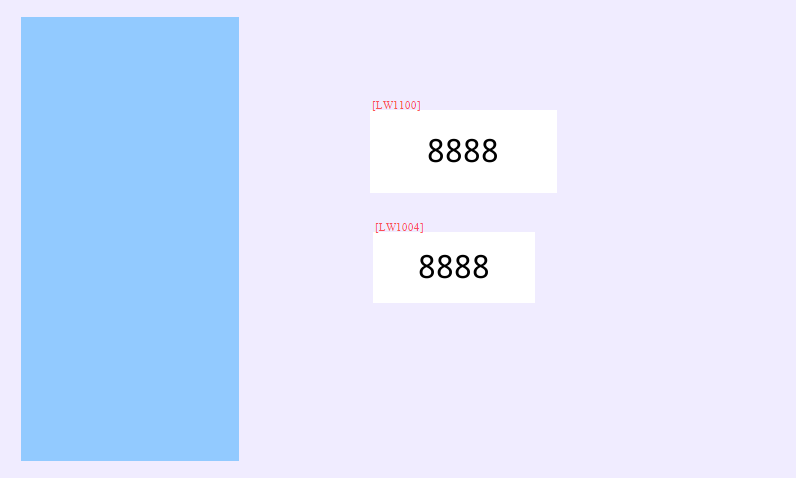

圖3-3 控件配置

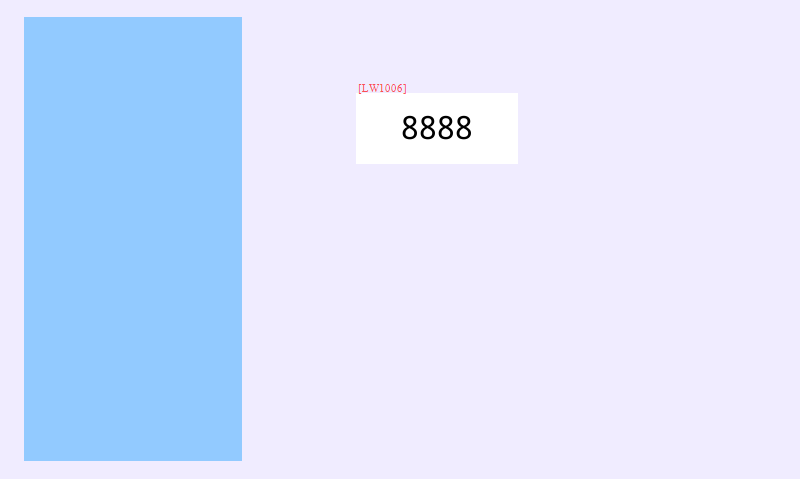

圖3-4 控件配置

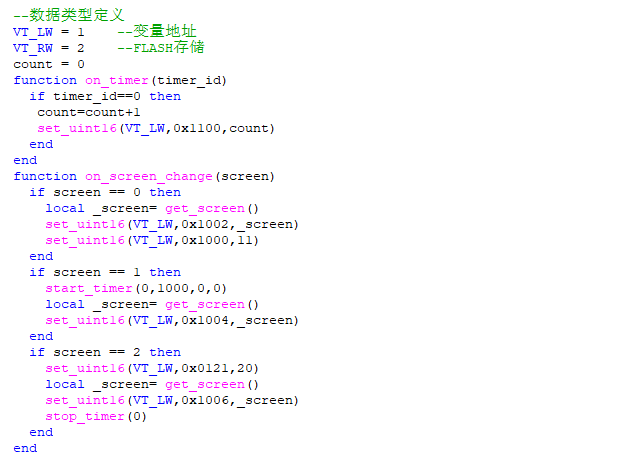

Lua腳本預覽

函數應用

1.當切換頁面后為所需要賦值的特定控件賦值,當切換到畫面0時給0x1000地址0x1002地址賦值，腳本如下：

function on_screen_change(screen)

if screen == 0 then

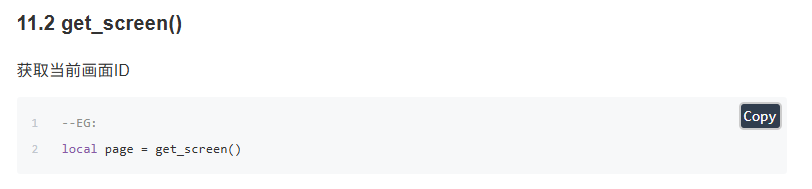

local _screen= get_screen()

set_uint16(VT_LW,0x1002,_screen)

set_uint16(VT_LW,0x1000,11)

end

end

2.可以啟動以及停止定時器來實現所需要定時處理的功能，腳本如下：

count = 0

function on_timer(timer_id)

if timer_id==0 then

count=count+1

set_uint16(VT_LW,0x1100,count)

end

end

function on_screen_change(screen)

if screen == 1 then

start_timer(0,1000,0,0)

local _screen= get_screen()

set_uint16(VT_LW,0x1004,_screen)

end

end

3.可以設置調節屏幕的系統參數，腳本如下：

function on_screen_change(screen)

if screen == 2 then

set_uint16(VT_LW,0x0121,20)

local _screen= get_screen()

set_uint16(VT_LW,0x1006,_screen)

stop_timer(0)

end

end
