LM3492/-Q1 集成了一個升壓轉換器和一個雙通道電流調節器，以實現高效且經濟高效的 LED 驅動器，用于驅動兩個可單獨調光的 LED串，最大功率為 15 W，輸出電壓高達 65 V。升壓轉換器采用專有的投影導通時間控制方法，可提供快速瞬態響應，無需需要補償，并且?guī)缀鹾愣ǖ拈_關頻率可在 200 kHz 至 1 之間編程 兆赫。 應用電路采用陶瓷電容器穩定，不會產生噪音 變 暗。 可編程峰值電流限制和軟啟動功能可降低啟動時的電流浪涌，集成的 190 mΩ、3.9A N 溝道 MOSFET 開關可最大限度地減少解決方案 大小。
*附件：lm3492-q1.pdf

快速壓擺率電流調節器允許高頻和窄脈沖寬度調光信號，在超過 3 kHz 的調光頻率下實現 1000：1 的非常高的對比度。LED 電流可通過單個電阻器在 50 mA 至 200 mA 范圍內進行編程。

為了最大限度地提高效率，動態余量控制 （DHC） 會自動調整輸出電壓降至最低。DHC 還有助于為不同數量的 LED 提供單個 BOM串，這是不同尺寸的背光面板所必需的，從而減少了整體開發時間和成本。LM3492/-Q1 帶有一個多功能 COMM 引腳，用作與外部 MCU 連接的雙向 I/O 引腳，用于以下功能：電源良好，過熱、IOUT 過壓和欠壓指示、開關頻率調諧和通道 1 禁用。LM3492/-Q1 的其他監控功能包括精確使能、VCC欠壓鎖定、電流調節器過功率保護和熱關斷保護。 這 LM3492/-Q1 采用熱增強型 20 引腳 HTSSOP 封裝。

特性

• 升壓轉換器：
  • LM3492-Q1 是一款符合 AEC Q100 1 級標準的汽車級產品
  • 非常寬的輸入電壓范圍為 4.5 V 至 65 V
  • 可編程軟啟動
  • 無需環路補償
  • 與陶瓷和其他低 ESR 電容器一起使用，穩定，無噪音
  • 幾乎恒定的開關頻率可在 200 kHz 至 1 MHz 范圍內編程
• 當前監管機構：
  • 可編程 LED 電流范圍為 50 mA 至 200 mA
  • 在調光頻率超過 3 kHz 時具有 1000：1 的對比度，最小 LED 電流脈沖寬度為 300 ns
  • 兩個獨立的可調光 LED 燈串，最高 65 V，總功率為 15 W（通常為 28 個 LED，電流為 150 mA）
  • 動態余量控制可最大限度地提高效率
  • 過功率保護
  • ±3% 電流精度
• 監督職能：
  • 精確啟用
  • 用于診斷和命令的通信 I/O 引腳
  • 熱關斷保護
  • 熱增強型 20 引腳 HTSSOP 封裝

參數

方框圖

?1. 產品概述?
LM3492/-Q1是德州儀器（TI）推出的雙通道獨立可調光LED驅動芯片，集成升壓轉換器和快速電流調節器，專為高對比度LCD背光等應用設計。

• ?關鍵特性?：
  • ?升壓轉換器?：輸入電壓4.5V至65V，開關頻率可編程（200kHz-1MHz），支持陶瓷電容且無噪聲。
  • ?電流調節器?：雙通道獨立控制，LED電流50mA-200mA可調，支持1000:1高對比度調光（最小脈沖寬度300ns）。
  • ? 動態壓差控制（DHC） ?：自動優化輸出電壓以提升效率，支持單BOM適配不同LED數量。
  • ?保護功能?：過功率保護、熱關斷、精確使能、VCC欠壓鎖定等。

?2. 應用場景?

• 汽車/船舶GPS顯示屏背光（6.5"-10" LCD，最高28顆LED串聯）。
• 其他需高效、高對比度LED驅動的場景。

?3. 技術細節?

• ?封裝?：20引腳HTSSOP（帶散熱焊盤），工作溫度-40°C至125°C。
• ?通信接口?：COMM引腳支持雙向通信，可反饋故障狀態（如過壓、欠壓、過熱）并接收外部MCU指令（如調頻、通道禁用）。

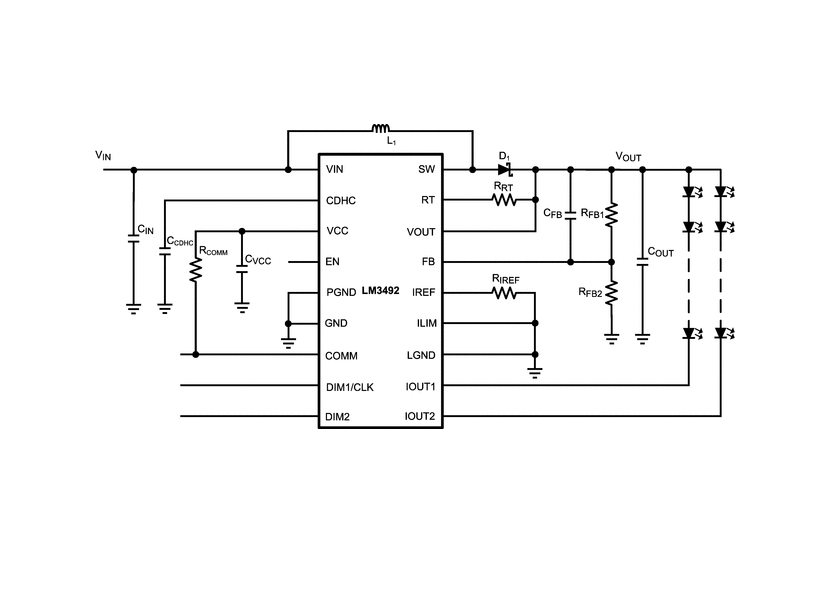

• ?典型電路?：需外接電感、二極管、反饋電阻等，布局需優先考慮散熱和短路徑設計。

?4. 設計支持?

• 提供參考設計（如AN-2056評估板）、計算工具（如電感選型公式）及布局示例。
• 文檔包含詳細電氣特性、時序圖、典型性能曲線及修訂歷史。
