LP8860-Q1 是一款帶有升壓控制器的汽車高效 LED 驅動器。它具有 4 個高精度電流吸收器，可由 PWM 輸入信號、SPI 或 I2C 主站或兩者進行控制。

升壓轉換器具有基于 LED 電流吸收器裕量電壓的自適應輸出電壓控制。此功能通過在所有條件下將電壓調整到最低的足夠水平來最大限度地降低功耗。寬范圍可調頻率使 LP8860-Q1 能夠避免對 AM 無線電頻段的干擾。

LP8860-Q1 支持內置混合 PWM 和電流調光，可降低 EMI、延長 LED 壽命并提高總光學效率。相移PWM可降低可聽噪聲和輸出紋波。
*附件：lp8860-q1.pdf

特性

• 符合汽車應用標準
• AEC-Q100 符合以下標準：
  • 器件溫度等級 1：–40°C 至 +125°C 環境工作溫度
• 輸入電壓工作范圍 3V 至 48V
• 四個高精度電流吸收器
  • 電流匹配 0.5%（典型值）
  • 每通道高達 150mA 的 LED 串電流
  • 調光比> 13 000：1，帶外部 PWM 亮度控制
  • 16位調光控制，帶SPI或I2C
  • 支持顯示模式（全局調光）和集群模式（獨立調光）
• 混合 PWM 和電流調光可實現更高的 LED 驅動光學效率
• LED PWM頻率同步
• 升壓控制器具有可編程開關頻率 100kHz 至 2.2MHz 和擴頻選項，可降低 EMI
• 升壓同步輸入
• 電源線 FET 控制，用于浪涌電流保護和待機節能
• 通過外部溫度傳感器自動降低 LED 電流
• 廣泛的故障診斷

參數

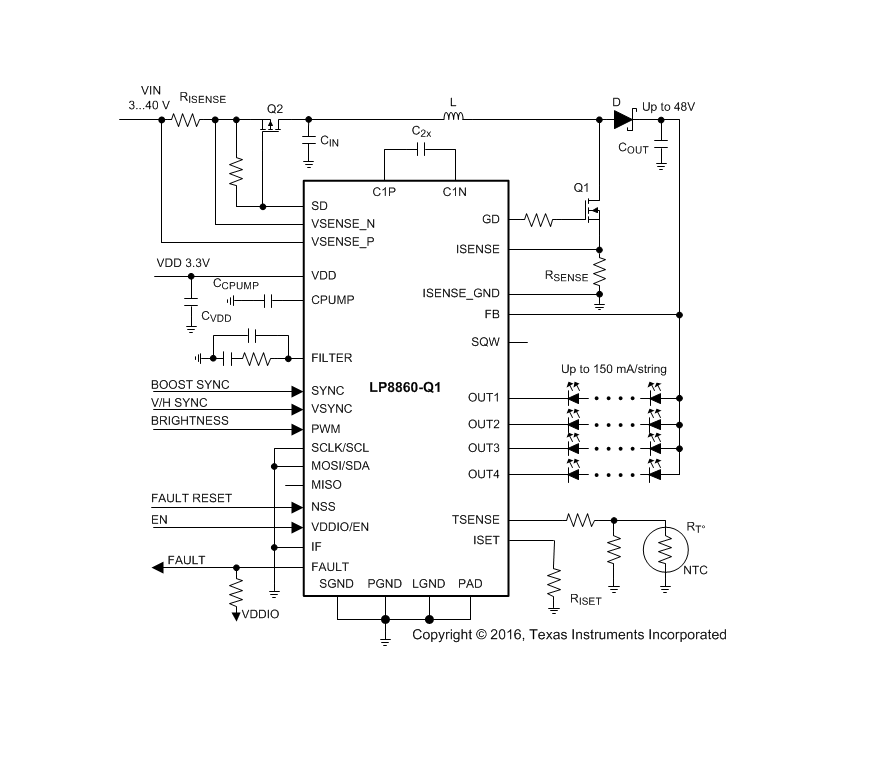

方框圖

?1. 產品概述?
LP8860-Q1是德州儀器（TI）推出的汽車級高效LED驅動芯片，專為車載信息娛樂系統、儀表盤背光、HUD等應用設計。其主要特性包括：

• ?四通道高精度電流源?：每通道支持150mA輸出，電流匹配精度達0.5%（典型值）。
• ?寬輸入電壓范圍?：3V至48V工作電壓，適應汽車電池波動環境。
• ?低EMI設計?：支持可編程開關頻率（100kHz-2.2MHz）及擴頻技術。
• ?多種調光控制?：支持PWM、SPI/I2C接口的16位調光，調光比>13,000:1。

?2. 核心功能?

• ?升壓控制器?：自適應輸出電壓控制，優化LED驅動效率。
• ?混合調光模式?：結合PWM與電流調光，提升光學效率并降低EMI。
• ? 相位偏移PWM（PSPWM） ?：減少輸出紋波和可聽噪聲，支持多通道同步。
• ?保護機制?：包括LED開路/短路檢測、輸入過壓/欠壓保護、熱關斷等。

?3. 應用場景?

• ? 顯示模式（Display Mode） ?：用于LCD背光，支持全局調光和相位同步。
• ? 集群模式（Cluster Mode） ?：獨立控制各通道亮度，適用于儀表盤指示燈。
• ?擴展功能?：電荷泵支持柵極驅動升壓，SQW引腳可生成輔助電源。

?4. 關鍵參數?

• ?封裝?：32引腳HLQFP（7mm×7mm），符合AEC-Q100 Grade 1認證（-40°C至125°C）。
• ?效率?：典型值85%-90%（VIN=12V時）。
• ?保護特性?：內置溫度傳感器及外部NTC接口，支持LED過熱降額。

?5. 設計支持?

• ?寄存器配置?：通過EEPROM存儲參數，支持I2C/SPI接口編程。
• ?參考設計?：提供典型電路（如升壓拓?fù)?、多通道并?lián)配置）及布局指南。
