TPS92515系列器件是集成了低電阻N溝道MOSFET的緊湊型單片開關穩壓器。這些器件適用于高亮度 LED 照明應用，在這些應用中，效率、高帶寬、PWM 和/或模擬調光以及小尺寸非常重要。

穩壓器使用恒定的關斷時間、峰值電流控制來運行。作很簡單：在基于輸出電壓的關斷時間后，開始導通時間。一旦達到電感器峰值電流閾值，導通時間就結束。TPS92515器件可配置為在分流FET調光周期的ON和OFF期間保持恒定的峰峰值紋波。這非常適合在整個分流 FET 調光范圍內保持線性響應。
*附件：tps92515-q1.pdf

包含低失調、高側比較器有助于提高穩態精度。LED 電流可以使用模擬或 PWM 調光進行調制，或同時使用兩者進行調制。其他功能包括 UVLO、寬輸入電壓作、固有的 LED 開路作和帶熱關斷的寬工作溫度范圍。

TPS92515 和 TPS92515-Q1 器件的工作輸入范圍高達 42 V。TPS92515HV 和 TPS92515HV-Q1 提供高壓選項，輸入范圍高達 65 V。所有器件均采用熱增強型 10 引腳 HVSSOP 封裝。

特性

• 符合 AEC-Q100 1 級標準
• 集成290mΩ （典型值）內部N溝道FET
• 輸入電壓范圍：
  • TPS92515x：5.5 V 至 42 V
  • TPS92515HVx：5.5 V 至 65 V
  • 啟動后工作電壓低至5.15 V
• 低失調高側峰值電流比較器
• 恒定平均電流，高達 2 A
• 固有的逐周期電流限制
• 多種調光方式
  • 10,000：1 并聯 PWM 調光范圍
  • 1000：1 PWM 調光范圍
  • 200：1 模擬調光范圍
• 簡單的恒定關斷時間控制
  • 無環路補償
  • 快速瞬態響應
• 熱增強型 HVSSOP 封裝
• 集成熱保護

參數

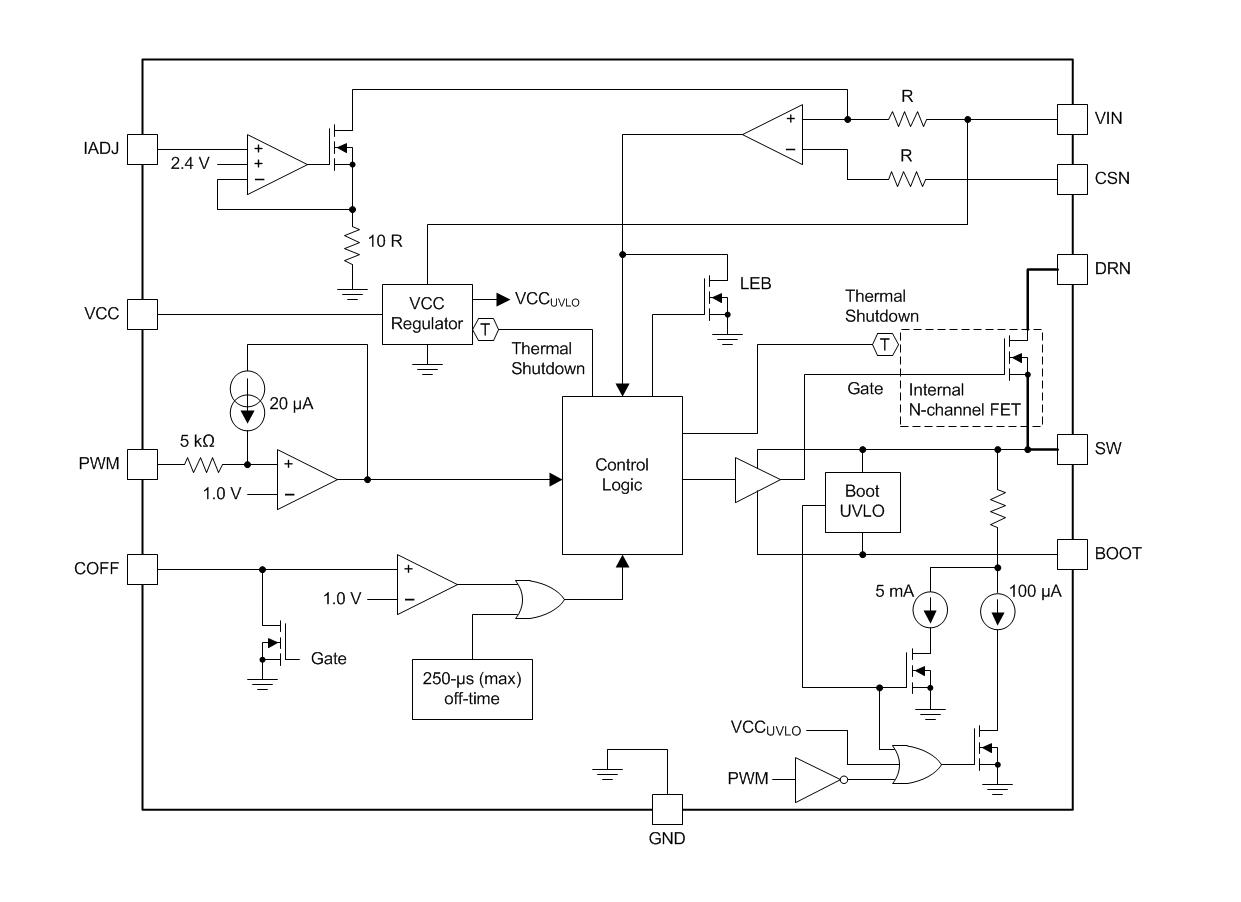

方框圖

?1. 產品概述?

• ?型號系列?：TPS92515、TPS92515-Q1（車規級）、TPS92515HV（高電壓版）、TPS92515HV-Q1（車規高電壓版）。
• ?核心功能?：集成N溝道FET的2A降壓LED驅動器，支持高邊電流檢測和分流FET PWM調光，適用于高效LED照明系統。
• ?關鍵特性?：
  • 輸入電壓范圍：5.5V至42V（標準版）/65V（高電壓版）。
  • 支持多種調光方式（PWM、模擬、分流FET調光），調光范圍達10,000:1。
  • 內置熱保護和AEC-Q100 Grade 1認證（車規型號）。

?2. 應用領域?

• ?汽車照明?：前照燈（AFS、DRL）、霧燈、轉向燈等。
• ?工業照明?：機器視覺、安全照明、醫療設備照明。
• ?其他?：農業、船舶及重工業照明。

?3. 技術細節?

• ?控制架構?：恒定關斷時間（COFT）峰值電流控制，無需環路補償，響應速度快。
• ?調光技術?：
  • ?PWM調光?：通過PWM引腳直接控制，支持高頻調光。
  • ?模擬調光?：通過IADJ引腳調節電流閾值，精度受內部鉗位電壓影響。
  • ?分流FET調光?：優化電感電流波形以實現線性調光。
• ?保護功能?：過溫保護、輸入/輸出UVLO（欠壓鎖定）、ESD防護。

?4. 設計要點?

• ?電感與電容選擇?：根據輸出電流、輸入電壓和紋波要求計算（如示例中47μH電感和470pF COFF電容）。
• ?PCB布局建議?：
  • 最小化高頻電流回路（如輸入電容至FET路徑）。
  • 敏感信號（如CSN、IADJ）遠離噪聲源。
• ?熱管理?：確保熱焊盤焊接良好，避免過早觸發熱關斷。

?5. 性能曲線?

• 效率可達90%以上（22V/1A輸出時），支持寬輸入電壓范圍（30V-65V）。
• 調光線性度測試顯示，分流FET調光性能優于傳統PWM調光（尤其在低占空比時）。

?6. 封裝與訂購信息?

• ?封裝?：10引腳HVSSOP（3mm×3mm），帶PowerPAD散熱焊盤。
• ?車規型號?：后綴“-Q1”，符合AEC-Q100標準。

?文檔范圍?
涵蓋器件規格、典型應用電路、設計公式（如電感計算）、布局示例及測試數據，適用于LED驅動系統開發。
