電子設備變得越來越智能，需要使用更多的 LED 來進行動畫和指示，并且需要高性能 LED 矩陣驅動器以小尺寸的解決方案來改善用戶體驗。

LP586x 器件是高性能 LED 矩陣驅動器系列。該器件集成了 18 個恒流灌電流和 N 個 （N = 1/2/4/6/8/11） 開關 MOSFET，以支持 N 個 × 18 個 LED 點或 N 個 × 6 個 RGB LED。LP5864 集成了 4 個 MOSFET，用于多達 72 個 LED 點或 24 個 RGB LED。
*附件：lp5864.pdf

LP5864 支持模擬調光和 PWM 調光方法。對于模擬調光，每個 LED 點可以調節 256 級。對于 PWM 調光，集成的 8 位或 16 位可配置 PWM 發生器可實現平滑、無噪聲的調光控制。每個LED點也可以任意映射到8位組PWM中，共同實現調光控制。

LP5864器件實現了完全可尋址的SRAM，以最大限度地減少數據流量。集成了重影消除電路，以消除上行和下行重影。LP5864 還支持 LED 開路和短路檢測功能。均為 1 MHz（最大值）I^2^LP5864 提供 C 和 12 MHz（最大）SPI。

特性

• LED矩陣拓?fù)洌?
  • 18 個恒流接收器，帶 4 個掃描開關，用于 72 個 LED 點
  • 可配置為 1 至 4 個掃描開關
• 工作電壓范圍：
  • V CC /VLED的范圍：2.7 V 至 5.5 V
  • 邏輯引腳兼容 1.8 V、3.3 V 和 5 V
• 18個高精度恒流灌電流：
  • 當 V 時，每個電流吸收 0.1 mA–50 mA CC ≥ 3.3 伏
  • 設備到設備錯誤：±5%
  • 通道間誤差：±5%
  • 相移，實現平衡瞬態功率
• 超低功耗：
  • 關機模式：I CC ≤ 2 uA 當 EN = 低電平時
  • 待機模式：ICC當 EN = 高電平且 CHIP_EN = 0 時≤ 10 uA（保留數據）
  • 活動模式：I CC = 3 mA（典型值），當通道電流 = 5 mA 時
• 靈活的調光選項：
  • 每個 LED 點的單獨開和關控制
  • 模擬調光（電流增益控制）
    • 所有 LED 點的全局 3 位最大電流 （MC） 設置
    • 3 組 7 位顏色電流 （CC） 設置，用于紅色、綠色和藍色
    • 每個 LED 點的單獨 8 位點電流 （DC） 設置
  • PWM調光，無噪音頻率
    • 全局 8 位 PWM 調光，適用于所有 LED 點
    • 3組可編程的8位PWM調光，用于LED點任意映射
    • 每個LED點的單獨8位或16位PWM調光
• 完全可尋址的 SRAM，可最大限度地減少數據流量
• 單獨的 LED 點開和短路檢測
• 去重影和低亮度補償
• 接口選項：
  • 1 MHz（最大值）I^2^當IFS = Low時C接口
  • 12 MHz （最大值） SPI接口，當IFS = 高電平時

參數

方框圖

?1. 產品概述?
LP5864是德州儀器（TI）推出的高性能4×18 LED矩陣驅動芯片，支持72個LED點或24個RGB像素控制。其核心特性包括：

• ?矩陣拓?fù)?/strong>?：集成18路恒流源與4路掃描開關，支持1-4路靈活配置。
• ?寬電壓范圍?：VCC/VLED工作電壓2.7V-5.5V，邏輯引腳兼容1.8V/3.3V/5V。
• ?高精度調光?：支持8位模擬調光（電流增益控制）和8/16位PWM調光，單點獨立控制。
• ?低功耗設計?：關機模式電流≤2μA，待機模式≤10μA，工作模式典型值3mA（5mA輸出時）。

?2. 關鍵功能?

• ?調光技術?
  • ?模擬調光?：通過全局3位最大電流（MC）、3組7位色電流（CC）及單點8位點電流（DC）實現256級調節。
  • ?PWM調光?：支持全局/分組/單點PWM控制，頻率可選62.5kHz或125kHz，相位偏移技術降低電流沖擊。
• ?保護機制?：LED開路/短路檢測、熱關斷（160°C觸發）、欠壓鎖定（UVLO）。
• ?接口選項?：1MHz I2C或12MHz SPI通信，支持多設備同步。

?3. 應用場景?

• 鍵盤/鼠標/游戲外設的LED動畫
• 智能家居設備（如音箱、家電）狀態指示
• 服務器/交換機光學模塊的恒流驅動

?4. 電氣特性?

• ?輸出電流范圍?：0.1mA-50mA（VCC≥3.3V），器件/通道間誤差±5%。
• ?開關導通電阻?：310-570mΩ（VLED=5V時）。
• ?PWM頻率?：62.5kHz/125kHz（無音頻噪聲）。

?5. 封裝與設計?

• ?封裝?：32引腳VQFN（4mm×4mm），帶裸露焊盤散熱。
• ?布局建議?：電源去耦電容需靠近芯片，掃描線（SWx）布線寬于恒流源（CSx）以降低阻抗。

?6. 開發支持?

• 提供完整的寄存器映射表（如Dev_initial配置掃描數、PWM頻率等）。

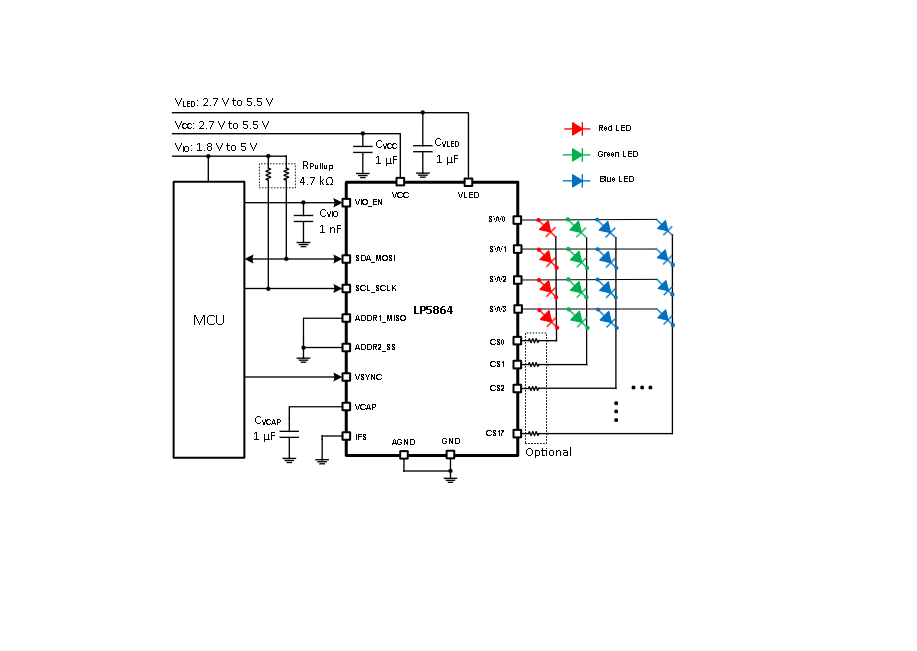

• 典型應用電路包含MCU連接示意圖及外圍元件參數（如1μF VCAP電容）。

該文檔詳細涵蓋了芯片功能、參數、接口協議及設計指南，適用于需要高密度LED控制的應用開發。
