摘要

在追求更高能效和更緊湊功率因數校正（PFC）電源系統的時代背景下，圖騰柱無橋PFC拓?fù)鋺{借其簡潔高效的架構，已成為行業關注的焦點。然而，該拓?fù)湓谶B續導通模式（CCM）下的穩定高效運行，長期以來受限于傳統硅基（Si）MOSFET體二極管固有的嚴重反向恢復問題。碳化硅（SiC）MOSFET作為第三代半導體技術的代表，其近乎零反向恢復的體二極管特性，完美地解決了這一核心瓶頸，從而成為解鎖圖騰柱無橋PFC全部潛能的關鍵使能技術。本報告通過深入分析圖騰柱無橋PFC的拓?fù)湓?、核心?yōu)勢及其發展趨勢，并結合基本半導體（BASiC）SiC MOSFET系列產品的關鍵性能參數，系統論證了SiC器件在該拓?fù)渲械臎Q定性作用，為高功率密度電源系統的設計與優化提供了詳實的理論和數據支持。

1. 引言：高效率功率因數校正的范式轉移

1.1 傳統PFC拓?fù)涞墓逃芯窒扌?/p>

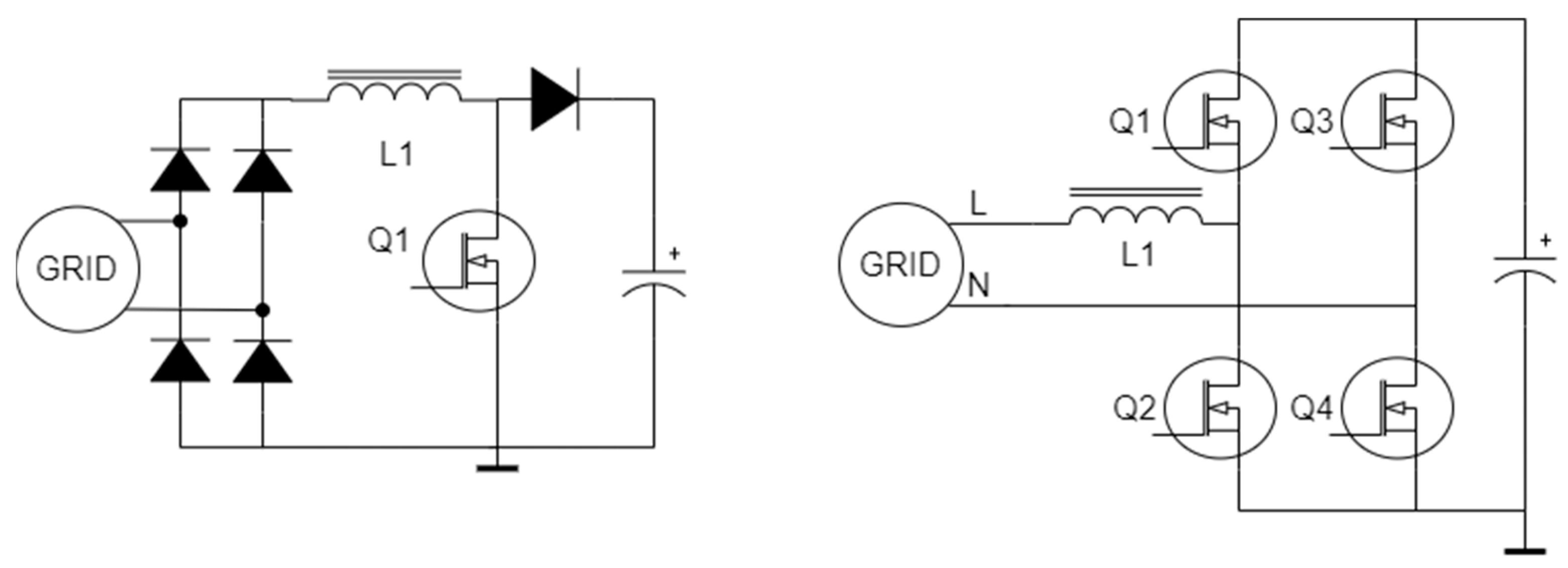

功率因數校正（PFC）技術旨在強制交流輸入電流跟隨輸入電壓，以提高功率因數并減少電網諧波污染。傳統的有橋升壓PFC拓?fù)洌梢粋€由四個二極管組成的整流橋后接一個單相升壓PFC級構成，長期以來是主流解決方案。盡管這種架構成熟且成本可控，但其效率存在根本性瓶頸。整流橋中的四個二極管在整個交流周期內持續導通，尤其在低壓輸入時，每個二極管的約0.7 V正向壓降累積，導致高達1.4 V的持續電壓損耗，這部分傳導損耗成為系統效率的主要限制因素 。隨著全球能效法規的日益嚴苛，以及對電源功率密度不斷提升的需求，傳統拓?fù)涞男室央y以滿足最新的設計標準。

1.2 圖騰柱無橋PFC：應運而生的新范式

為了突破傳統拓?fù)涞男势款i，圖騰柱無橋PFC（Totem-Pole Bridgeless PFC）拓?fù)鋺?yīng)運而生。其核心設計理念在于大膽地移除了傳統的整流橋，將交流輸入直接施加于由四個開關管組成的“圖騰柱”結構上 。這一創新性設計直接消除了傳統橋式整流器所帶來的傳導損耗，從根本上提升了系統的轉換效率。文獻研究表明，圖騰柱無橋PFC拓?fù)淠軌驅⒎逯敌侍嵘?9%以上，顯著優于傳統拓?fù)?。此外，該拓?fù)涞钠骷昧扛?，結構更為簡潔，為實現更高的功率密度和更緊湊的電源設計提供了可能性 。

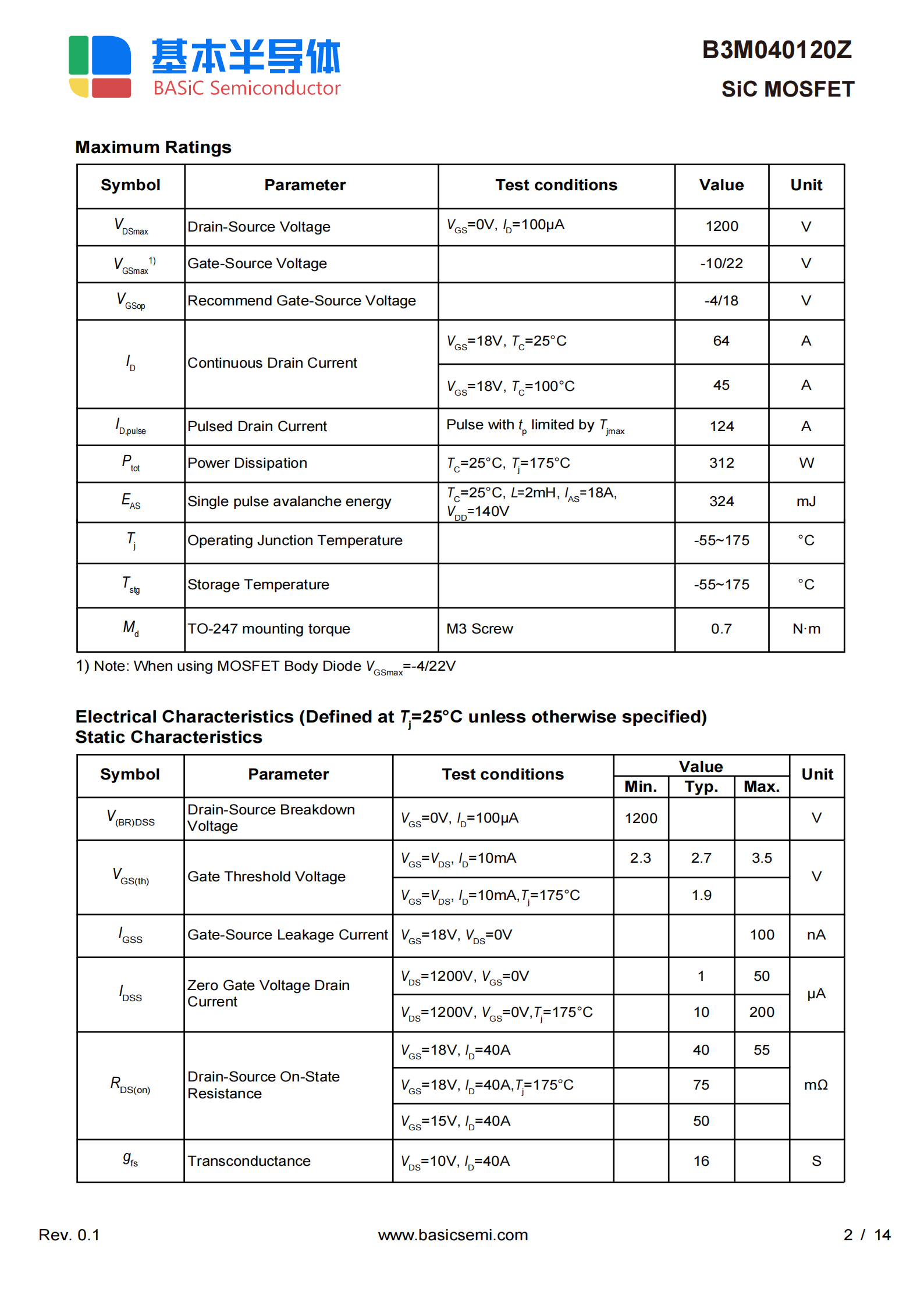

1.3 報告核心論點：碳化硅MOSFET是實現新范式的基石

盡管圖騰柱無橋PFC拓?fù)湓诶碚撋暇哂酗@著優勢，但其商業化應用長期受阻。其主要難點在于，在高效的連續導通模式（CCM）下，拓?fù)渲懈咚贅虮鄣拈_關管需要頻繁地進行“硬開關”換流。傳統硅基（Si）MOSFET的體二極管存在嚴重的反向恢復問題，導致巨大的開關損耗和電磁干擾（EMI），使得CCM模式下的圖騰柱PFC無法穩定高效運行 。因此，該拓?fù)湓谠缙谥荒鼙黄裙ぷ髟谂R界導通模式（CrM）或不連續導通模式（DCM），以規避體二極管的反向恢復問題。

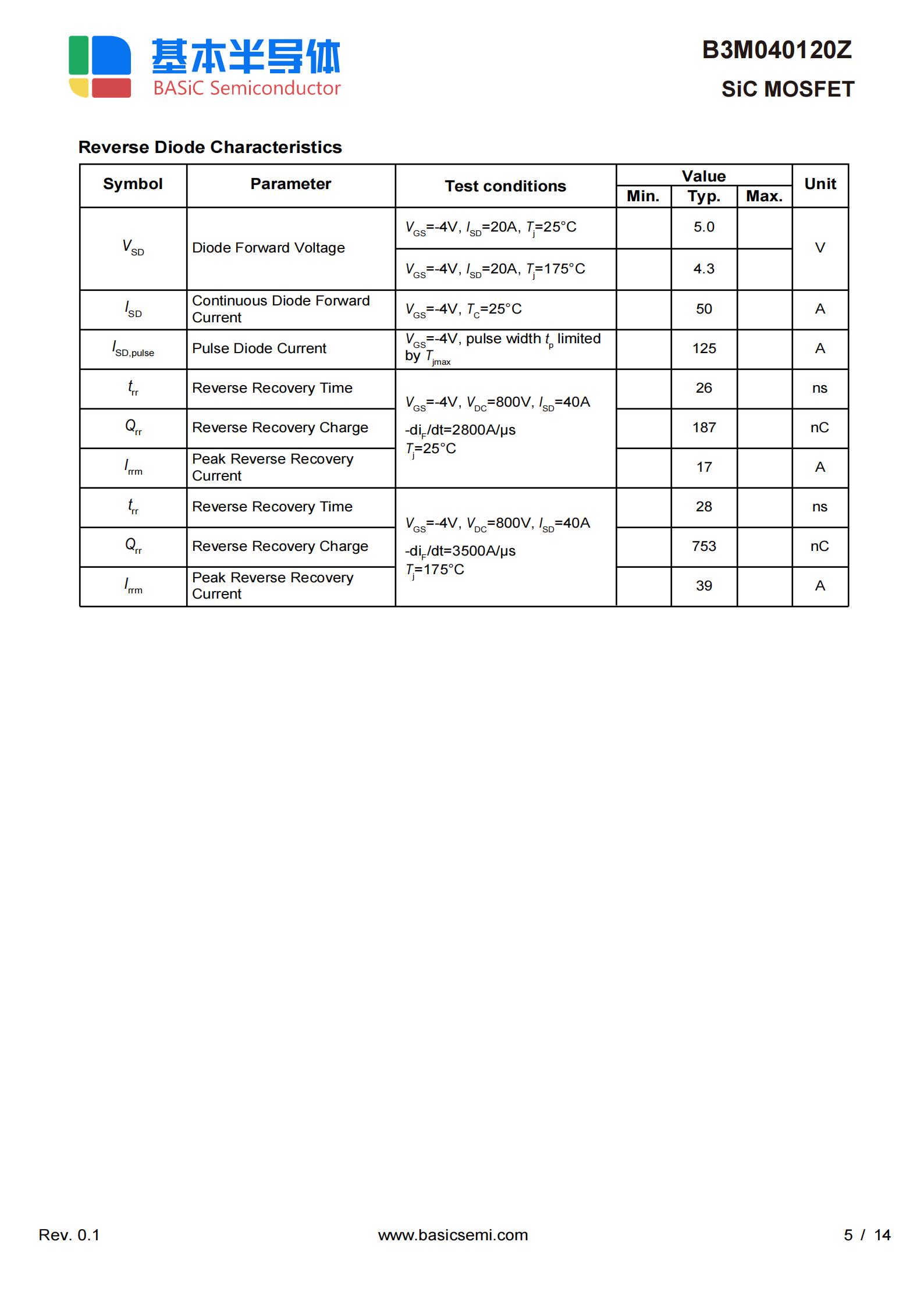

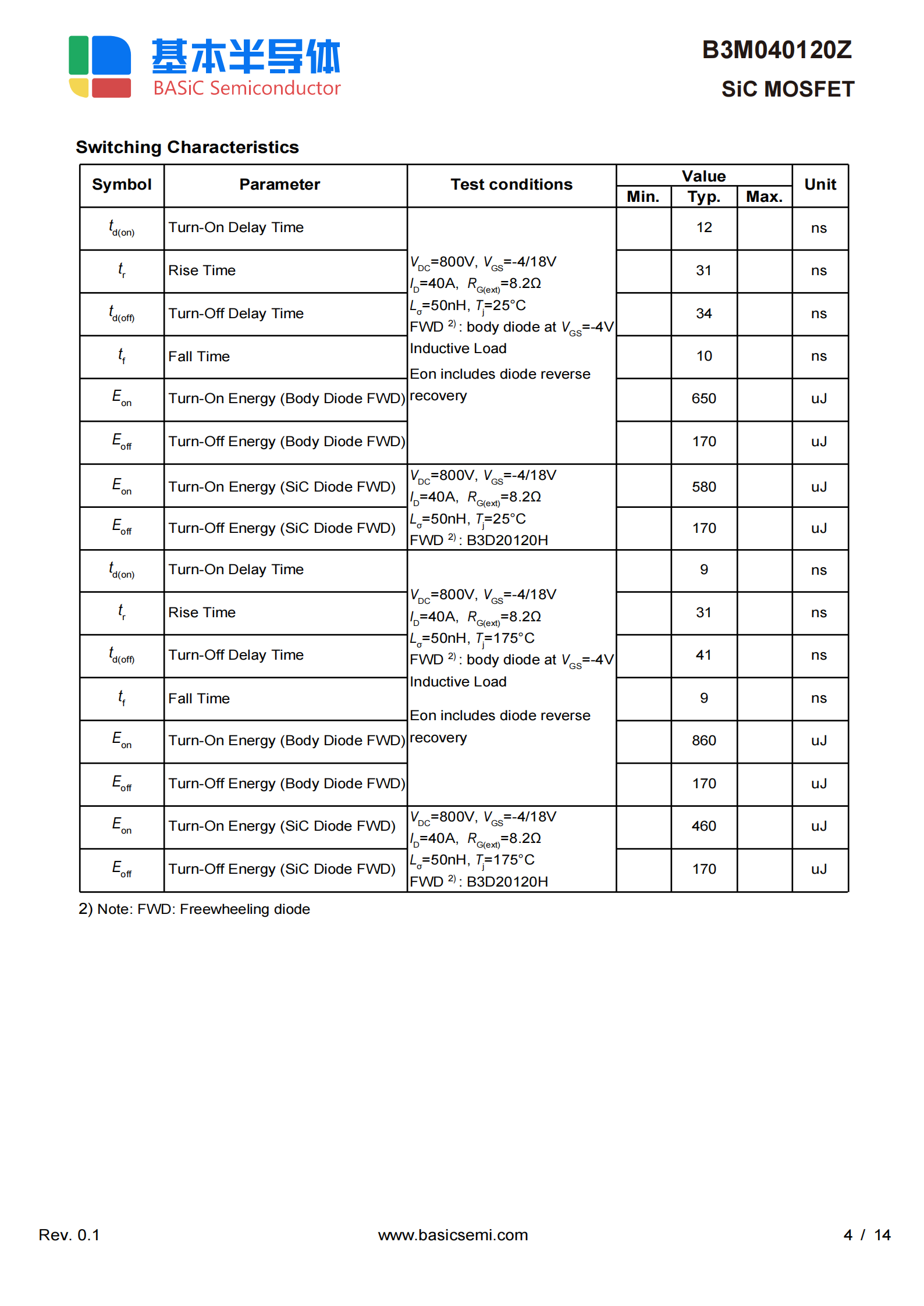

碳化硅（SiC）MOSFET的出現，從器件層面完美解決了這一“致命弱點”。其體二極管具有近乎零的反向恢復特性，使得圖騰柱無橋PFC能夠在CCM模式下實現低損耗、高效率運行，從而成為該拓?fù)浯笠?guī)模商業化應用的核心使能技術。

2. 圖騰柱無橋PFC的技術原理與架構深度剖析

2.1 核心拓?fù)浣Y(jié)構與工作模式

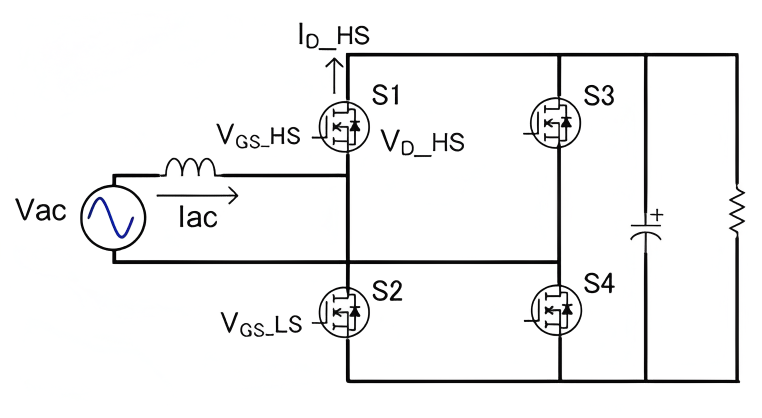

圖騰柱無橋PFC的基本電路結構包含一個升壓電感（L），一個由兩個高速開關管（S1, S2）組成的高頻橋臂，以及一個由兩個慢速開關管（S3, S4）組成的低頻橋臂 。在實際應用中，低頻橋臂的開關管通常選用導通電阻極低的慢速硅基超結MOSFET，因其僅在工頻（50/60 Hz）下進行切換。而高頻橋臂則必須使用具有卓越開關性能的第三代半導體器件，如SiC MOSFET，以應對高頻開關任務。

圖騰柱無橋PFC的運行原理是利用高頻橋臂和低頻橋臂的協同工作，在交流輸入電壓的正半周和負半周分別構建一個升壓斬波電路，從而實現功率因數校正。這種架構本質上是將一個傳統的升壓PFC拓?fù)湟环譃槎?，通過高頻開關管的動態切換，交替地在交流輸入電壓的正弦波形上實現升壓功能。

2.2 交流輸入正/負半周的工作原理詳解

由于拓?fù)涞膶ΨQ性，其在正負半周的工作原理相似。

交流輸入正半周的工作模式： 在交流輸入電壓為正的半個周期內，低頻橋臂的開關管S4始終保持導通狀態，為整個電路提供一個接地回路。同時，高頻橋臂的開關管S1和S2作為主動開關，以高頻（通常在數十至數百kHz）進行互補導通和關斷。當S1導通時，電感L充電；當S2導通時，電感L放電，將能量傳遞給輸出電容并維持輸出電壓。在此期間，S3始終保持關斷狀態。

交流輸入負半周的工作模式： 當交流輸入電壓進入負半周時，低頻橋臂的開關管S3始終保持導通，為電路提供一個返回回路。此時，高頻橋臂的S1和S2再次作為主動開關，進行高頻互補斬波操作，但其工作方式與正半周相反，由S2負責電感充電，S1負責電感放電。在此期間，S4保持關斷狀態。

值得注意的是，傳統的硅基MOSFET由于其體二極管的反向恢復問題，在CCM模式下無法作為圖騰柱PFC的高速開關。當開關管關斷時，其體二極管需要從導通狀態迅速恢復到截止?fàn)顟B(tài)，這一過程中會產生巨大的反向恢復電流和損耗，嚴重影響效率并產生大量的EMI噪聲。這正是早期圖騰柱PFC拓?fù)渲荒茉谂R界導通模式下運行以避免這一問題的根本原因 。而SiC器件的出現，徹底消除了這一顧慮，使得CCM模式下的圖騰柱PFC成為可能。

2.3 關鍵技術挑戰的應對策略

盡管SiC器件解決了核心的開關問題，圖騰柱無橋PFC在實際設計中仍面臨多重挑戰，需要系統級的解決方案：

零電壓開關（ZVS）： 為了進一步降低高頻開關損耗，實現零電壓開關（ZVS）是關鍵。文獻分析表明，在圖騰柱PFC中，高頻橋臂的開關管在不同占空比下可以實現ZVS 。通過精確的控制，可以在開關管兩端的電壓降至零時再開啟，從而顯著減少開關損耗，進一步提升系統效率。

系統控制與保護： 圖騰柱無橋PFC對控制算法和控制器性能提出了極高的要求。由于拓?fù)浣Y(jié)構中沒有整流橋的阻隔，輸入交流電直接加在開關管上，需要更復雜的控制方案和更快速的保護機制，如逐周期（CBC）過電流保護，以應對過流、浪涌過壓等瞬態事件 。專用的數字PFC控制器（如HP1010）應運而生，它們能夠提供高級的控制功能，例如，通過頻率微調來優化EMI性能，并提供靈活的保護參數配置 。

電流采樣： 圖騰柱PFC的電感電流采樣面臨高壓隔離和低延時兩大挑戰。傳統的單分流電阻方案不再適用。為了實現精確的電流檢測，需要采用隔離電流采樣方案，包括霍爾效應傳感器、隔離運算放大器（OP-AMP）和電流互感器（CT） 。每種方案各有優缺點：霍爾傳感器功耗低但帶寬有限，可能影響逐周期保護的響應速度；隔離運放電路復雜且易受共模電壓干擾；而電流互感器則能提供高帶寬和高精度，是圖騰柱PFC電流采樣的優選方案之一 。

3. 圖騰柱無橋PFC的核心優勢與應用價值

3.1 極致的效率提升

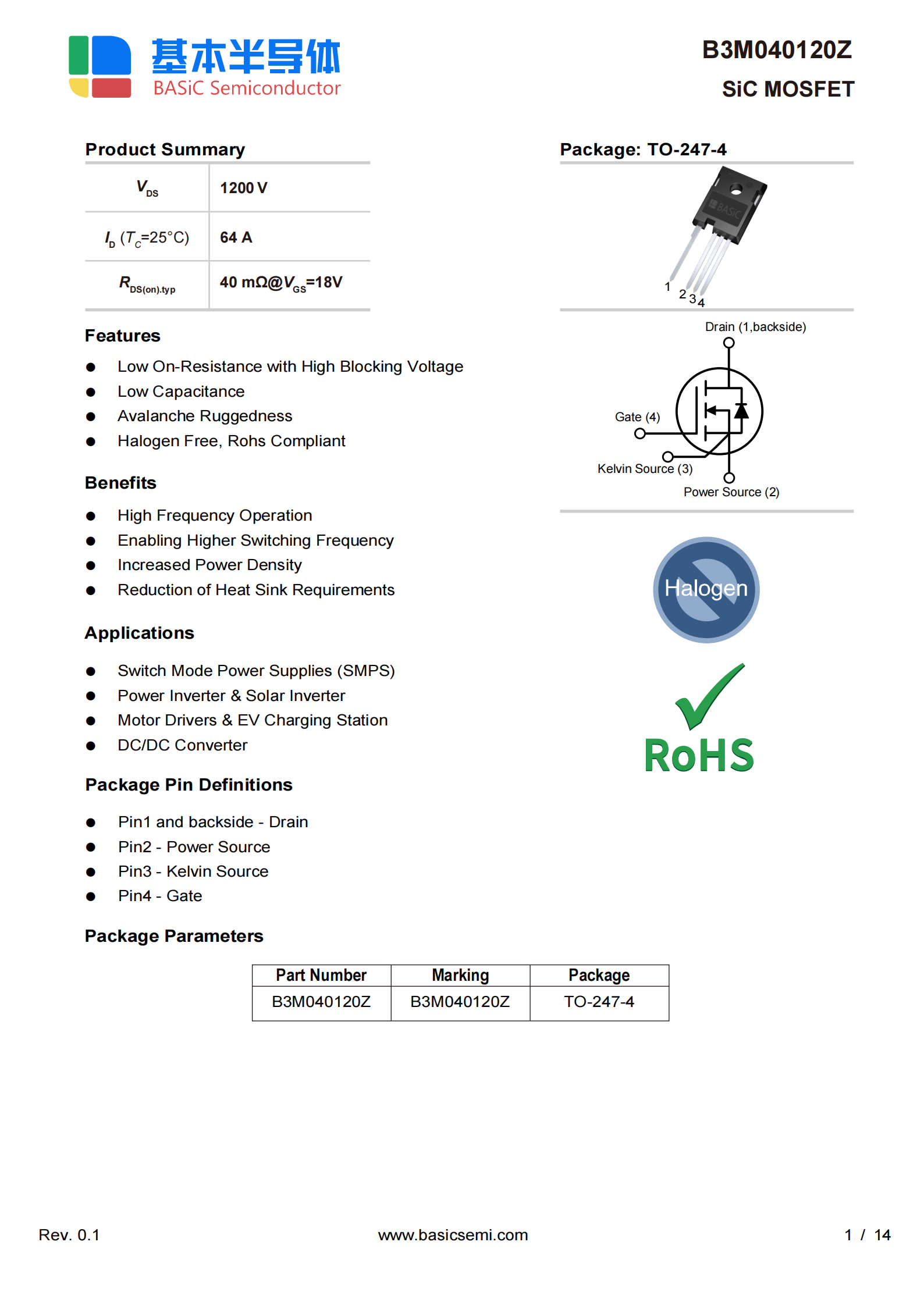

圖騰柱無橋PFC最顯著的優勢是其無與倫比的轉換效率。與傳統的有橋升壓PFC相比，該拓?fù)湓谡麄€交流輸入周期內消除了整流橋帶來的傳導損耗，這一損耗在低壓輸入時尤為明顯 。效率的提升不僅僅是節省電費，更帶來了一系列連鎖反應。高效率意味著更低的發熱量，這直接導致對散熱系統的需求大幅降低。根據附件中對SiC MOSFET的描述，其優勢之一就是“減少散熱片需求” 。當拓?fù)浔旧淼母咝逝cSiC器件優異的熱性能相結合時，系統發熱量將得到有效控制，使得設計師可以減小甚至取消散熱片，從而顯著降低系統成本和體積。

3.2 功率密度的大幅增加

功率密度是現代電源設計的重要指標，它衡量了單位體積內所能提供的功率。圖騰柱無橋PFC通過以下兩個方面大幅提升了功率密度：

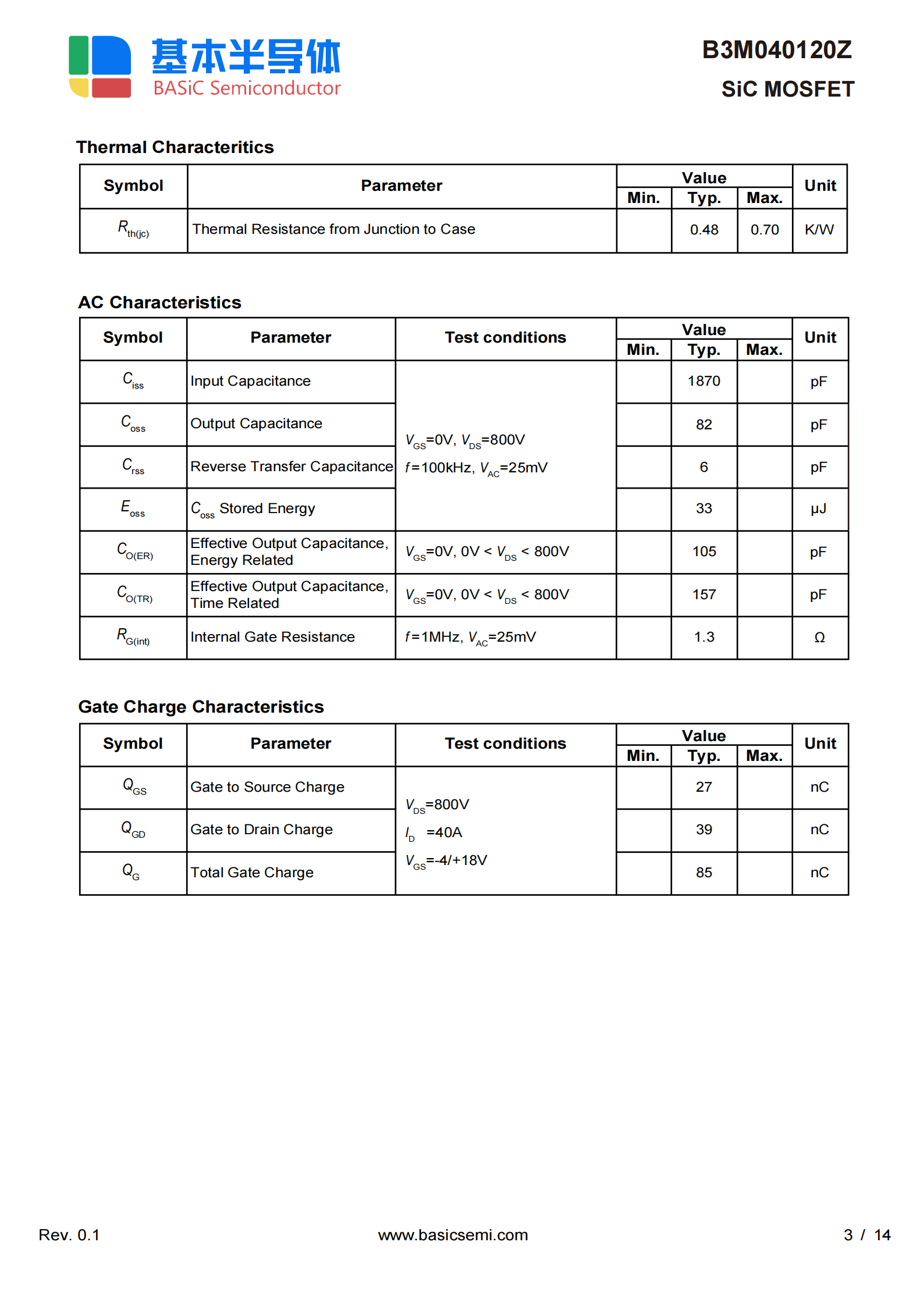

高開關頻率： SiC MOSFET憑借其低開關損耗和低電容特性，能夠在遠高于傳統硅基器件的頻率下工作，例如在200kHz至250kHz的頻率范圍內實現高效率轉換 。高開關頻率使得PFC電路中的無源元件（如升壓電感和濾波電容）可以顯著減小物理尺寸，從而直接壓縮整個電源模塊的體積。

高效率帶來的體積減?。?/strong> 前述的低發熱特性意味著對散熱片體積的依賴降低，這也是電源體積得以減小的關鍵因素之一。 在實際應用中，這種優勢已經得到驗證。有報道指出，結合SiC器件和先進控制器，單相3kW PFC電源的功率密度可以超過40W/in3 。
