YLB高功率密度PD快充芯片U8722SP快速安全散熱好

日常生活和工作的需要，讓大家都希望在盡量短的時間內給自己的手機充得足夠的電量?？斐湫酒娜蝿?wù)，就是把適配器的電壓轉換成電池的電壓，同時按照需要的充電電流精確可控地向電池進行充電。下面介紹一款很好的快充芯片方案主控芯片，銀聯寶PD快充芯片U8722SP！

PD快充芯片U8722SP引腳定義：

1 GND P 芯片參考地

2 CS I/O 電流采樣輸入、最高頻率選擇管腳

3 FB I 系統反饋輸入管腳

4 DEM I/O 消磁檢測、輸出 OVP 檢測、驅動能力分檔判定管腳

5 SW P Boost 電路內置 MOS 的漏極管腳

6 VDD P 芯片供電管腳

7 NC /

8 DRAIN P 內置高壓 GaN FET 漏極、高壓?jiǎn)?dòng)供電管腳

PD快充芯片U8722SP的工作頻率最高可達 220kHz，可全范圍工作在準諧振模式。芯片集成峰值電流抖動功能和驅動電流配置功能，可極大的優化系統EMI性能。芯片內置Boost供電電路，非常適用于寬輸出電壓的應用場景。

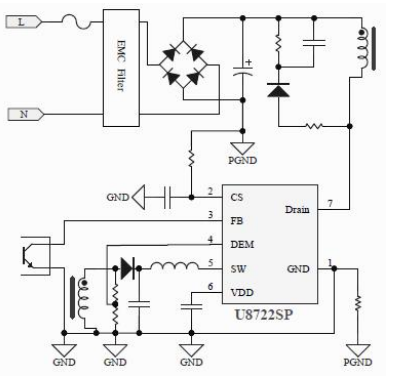

U8722SP

PD快充芯片U8722SP特性：

1. 集成高壓E-GaN

2. 集成高壓?jiǎn)?dòng)功能

3. 超低啟動和工作電流，待機功耗<30mW

4. 谷底鎖定模式，最高工作頻率兩檔可調(220kHz，130kHz)

5. 集成EMI優化技術

6. 驅動電流分檔配置

7. 集成Boost供電電路

8. 集成完備的保護功能：VDD過壓/欠壓保護(VDD OVP/UVLO)、輸出過壓保護(OVP)、輸出欠壓保護(DEM UVP)、輸入過壓保護(LOVP)、輸入欠壓保護(BOP)、片內過熱保護(OTP)、逐周期電流限制(OCP)、異常過流保護(AOCP)、短路保護(SCP)、過載保護(OLP)、前沿消隱(LEB)、CS管腳開路保護

9. 封裝類型SOP-8

手機充電不僅要求快速安全，還需要發熱較低，對快充芯片的要求自然就是高轉換效率、散熱好。深圳銀聯寶PD快充芯片方案通過降低適配器的輸出電壓，在恒流充電階段使其與電池電壓保持足夠小的同步壓差跟蹤，以此提高充電電流，并同時提高轉換效率！
