FanySkill的“電源網絡刷色”功能能夠智能識別PCB設計中的電源類網絡并自動為其添加顏色，特別適用于多電源系統的PCB設計，可顯著提升設計效率。傳統手動查找電源類網絡的方式，在有多種電源網絡的設計中不僅效率低下，且容易遺漏個別的網絡，該功能通過分析網絡名稱自動完成識別和刷色，需要注意的是，若網絡命名不規范或缺乏明顯的電源特征，系統可能無法準確識別該網絡是否為電源網絡，從而導致刷色遺漏。

1、在菜單欄中點擊“Fany Skill-輔助功能-電源網絡刷色”選項，如圖1所示，快捷調用指令“colorp”，可直接在“Command”欄輸入，或?qū)⒋酥噶钤O(shè)置快捷鍵。

圖1 打開“電源網絡刷色”功能

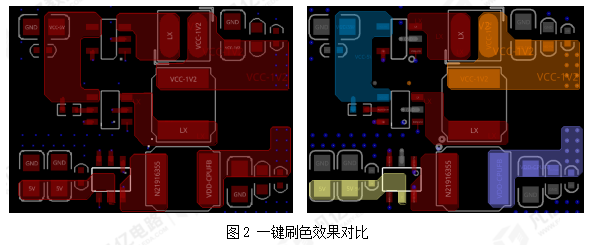

2、通過“電源網絡刷色”功能，一鍵即可完成電源類網絡刷色效果，如圖2所示，地網絡和各個電源網絡都分別刷不同的顏色以便區分。
