「行業動態」玻璃基技術:透明基板上的中國智造革命

朱婷婷 ? 來源:jf_83312489 ? 作者:jf_83312489 ? 2025-08-18 17:50 ? 次閱讀
加入交流群
微信小助手二維碼

掃碼添加小助手

加入工程師交流群

CHIPSAILING

從實驗室的意外發現,到撬動千億市場的核心材料,玻璃基板如何悄然重塑半導體與生物識別的未來?

1970年,康寧實驗室的化學家們面對一塊“失敗”的微晶玻璃樣品陷入沉思——它沒有熔化,卻意外獲得了超強韌性。

50年后,這塊“摔不碎的玻璃”的后代,正以0.0001毫米級的平整表面和微米級的精密通孔,支撐起AI芯片的萬億級晶體管集成。

這就是玻璃基技術:一場源于材料本質突破,終于產業生態重構的靜默革命。

01玻璃基技術:半導體進化的新基石

核心定義

玻璃基技術(Glass Substrate Technology)是在超薄特種玻璃基板上,通過激光微加工形成垂直互連通孔(TGV),并填充導電金屬實現三維電路集成的先進封裝平臺。其核心構成包含:

基板材料:硼硅酸鹽/石英玻璃

微孔結構:直徑10-100μm的通孔

金屬互聯:銅/鈦填充的導電通道

傳統有機基板如同在泡沫塑料上布線,易變形且精度受限;玻璃基板則相當于在納米級拋光的鋼板上雕刻微米級電路,穩定且精密。

為何其在半導體領域不可替代?

玻璃基板在芯片封裝中的核心價值,源于其獨特的物理特性組合:

? 納米級平整度

表面起伏<0.1μm

支持2μm線寬電路,信號損耗降低30%

? 超低熱膨脹系數

熱膨脹系數3.2ppm/℃

高溫變形僅為塑料基板的1/5

? 卓越絕緣性

介電常數ε=3.8

減少信號串?dāng)_,提升高頻性能

? 透光性

可見光透射率>90%

實現光電共封裝(CPO)的關鍵基礎

使屏下指紋識別成為現實

英特爾封裝專家段鋼指出:“當芯片線寬進入2μm時代,玻璃基板是延續摩爾定律的唯一選擇?!?/strong>

技術演進的關鍵突破

玻璃基技術的成熟依賴于兩項核心工藝的突破:

【1】激光誘導蝕刻(LIDE)

用紫外激光在玻璃內部引發微爆裂,形成側壁光滑(粗糙度≤0.08μm)的錐形通孔,避免傳統機械鉆孔導致的微裂紋。

突破意義:實現深寬比100:1的通孔(相當于在1cm厚玻璃上鉆出直徑0.1mm的孔)

【2】納米級金屬化

采用原子層沉積(ALD)技術先在孔壁生成2nm鈦粘合層,再電鍍填充金屬(銅/鈦)導體。

技術關鍵:填充空洞率<0.01%,導電性能媲美塊狀銅材

02玻璃基技術如何重塑半導體產業

破解封裝瓶頸

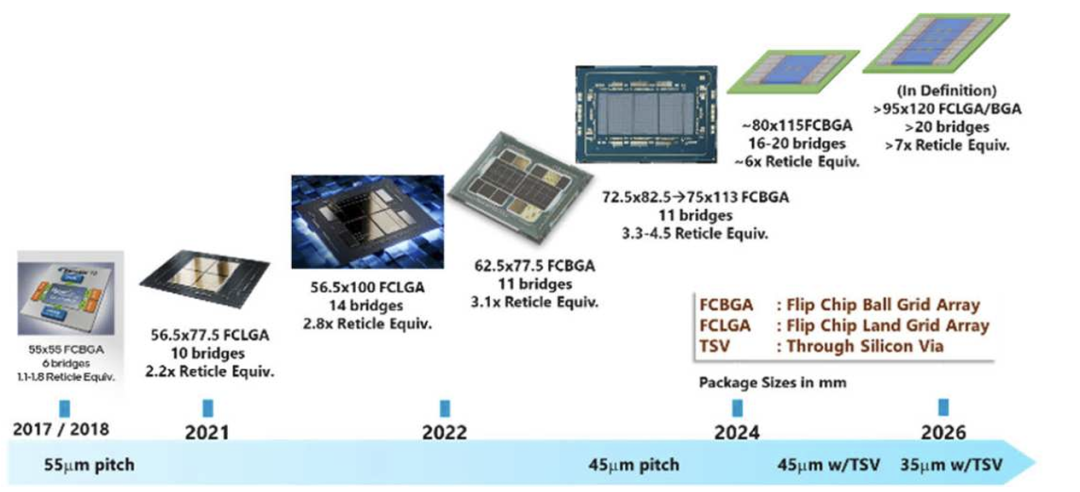

隨著芯片晶體管數量突破千億級,傳統有機基板面臨致命瓶頸

翹曲變形:大型封裝(>80×80mm)在回流焊中翹曲可達200μm

密度極限:線寬/線距最小僅能維持15/15μm

散熱困境:熱阻系數高達80℃·cm2/W

玻璃基板的介入帶來革命性改變:

? 英特爾實測數據:

24×24cm封裝翹曲<50μm?

互連密度提升10倍(線寬/線距=2μm/2μm)

熱阻系數降至35℃·cm2/W

? 行業影響:

使單封裝集成1萬億晶體管成為可能(2030年目標)

03芯啟航:玻璃基技術的生物識別“芯”范式

玻璃基技術:破解指紋識別的痛點

傳統硅基傳感器在復雜環境中長期面臨穿透力不足、熱敏感以及形變累積等根本性局限,這些問題會導致成像畸變率上升。

而玻璃基板因具備納米級平整度,可使指紋圖像畸變率降低一個數量級,其熱膨脹系數接近硅芯片,能保障 - 30℃至 85℃全溫區的性能穩定性,加之90%的透光率,恰好從平整度、熱穩定性和透光性等方面破解了傳統硅基傳感器的技術痛點,成為屏下指紋識別的終極解決方案。

芯啟航:玻璃基指紋技術的“中國答卷”

當半導體巨頭競逐玻璃基封裝技術時,中國企業在生物識別領域率先實現產業化破局——將玻璃基板的物理優勢轉化為指紋識別的性能顛覆。

當行業聚焦傳統硅基方案時,芯啟航率先提出玻璃基技術路徑。歷經5年研發,其玻璃基指紋芯片實現三大突破性進展:

?穿透能力躍升

?極端環境適應性

?活體檢測可靠性

芯啟航玻璃基技術應用產品

? 活體指紋識別產品

芯啟航第五代活體指紋識別產品,延續其 2021 年推出的第四代玻璃基指紋芯片技術 —— 國內首個從基材突破的自主知識產權黑科技,填補了行業空白。該產品以玻璃基取代硅基,結合紅外光學活體檢測與專屬算法,可深入真皮層識別干濕、開裂等各類指紋及新生兒腳紋,同步感應溫度濕度,兼具超薄低耗、成本優勢,實現技術延續與安全性能雙重升級。

? FAP60 指掌紋采集儀

芯啟航FAP60 指掌紋采集儀,在結構上突破了傳統光學設計,用獨有的玻璃基技術,以多指(左右四指采集、雙拇指采集、十指單指采集、掌紋采集)同步采集的革新科技,將四指采集時間壓縮至0.25秒/次,單指/滾指壓縮至0.125秒/次,讓海關、機場、碼頭等場所通行如絲般順滑。

寫在最后

透明基板上的中國智造

當中國封裝廠里的玻璃基板封裝線發出第一束激光,當芯啟航的工程師在低溫實驗室錄下第10萬次低溫解鎖數據——我們看到的不僅是技術參數的突破,更是中國產業從追趕到并跑的韌性跨越。

玻璃基技術的魅力,在于它用樸素的材料本質(平整/穩定/通透),解決了尖端的產業難題(精度/密度/功耗)。而這恰與芯啟航的企業基因共振:以基礎材料創新為根,以用戶真實痛點為本。

此刻,芯啟航的玻璃基指紋模組正為千萬臺中國終端設備的安全保駕護航——這或許正是技術革命的終極意義:讓基礎材料的突破,成為億萬用戶的安全守護!

芯啟航,誠芯誠意做中國芯!

電話咨詢:0755—86931032

郵箱咨詢:zhutingting@chipsailing.com

公司地址:廣東省深圳市南山區科苑路15號科興科學園A2棟10樓1002

關于芯啟航

深圳芯啟航科技有限公司(英文簡稱:Chipsailing)成立于2015年,總部位于中國深圳,是一家專注于人機交互及生物識別技術的高新技術企業。芯啟航科技作為一家專注指紋識別芯片、國產大屏觸控芯片原廠,擁有一支經驗豐富、技術過硬、及時響應的研發團隊,憑借其成熟且雄厚的技術儲備為全球用戶提供卓越的觸控芯片、指紋識別產品及解決方案。

芯啟航科技主要產品為活體檢測指紋識別產品、FAP系列產品、大屏觸控芯片、指紋識別芯片、指紋識別模組、指紋卡及其衍生產品(Touch Pad/Touch Key),具有高安全可靠性、高度集成、高性能、高性價比及低功耗等特點,廣泛應用于身份信息認證、智能家居、商業顯示、移動安全支付、筆記本電腦、智能手機等領域。
