項目背景
國內某大型儲能電站，占地面積超10萬平方米，設備布局密集復雜，傳統人工巡檢效率低、風險高?？蛻粜璨渴饠?shù)十臺機械狗同時作業，以實現高效全覆蓋巡檢。然而，電站內強電磁干擾嚴重，常規網絡信號極不穩定，導致機械狗指令延遲、數據回傳中斷，嚴重影響巡檢效果。

一、儲能電站巡檢的痛點
由于電站內包含大量的電池組、逆變器、配電柜等設備，這些設備在運行過程中會產生電磁干擾。同時，電站內空間布局復雜，存在金屬障礙物、墻壁等阻擋物，傳統的無線通信方式無法保證機械狗與監控中心之間穩定的數據傳輸。

二、機械狗巡檢需求

三、無線組網方案設計
1、網絡架構

·核心層：在監控中心部署光伏匯聚交換機KX-SG2024-165-E1和服務器，負責數據的集中處理、存儲和分析。KXS 408G管理型八口交換機將多個無線接入點（AP）、傳感器等設備連接起來，實現數據的集中轉發和管理，同時通過其管理功能對網絡進行靈活配置和監控，保障整個無線組網的高效、穩定運行。

·匯聚層：在儲能電站內分布式部署KXA5100-5NL無線接入點AP，形成蜂窩式覆蓋，負責將機械狗和其他終端設備的數據匯聚到核心層。

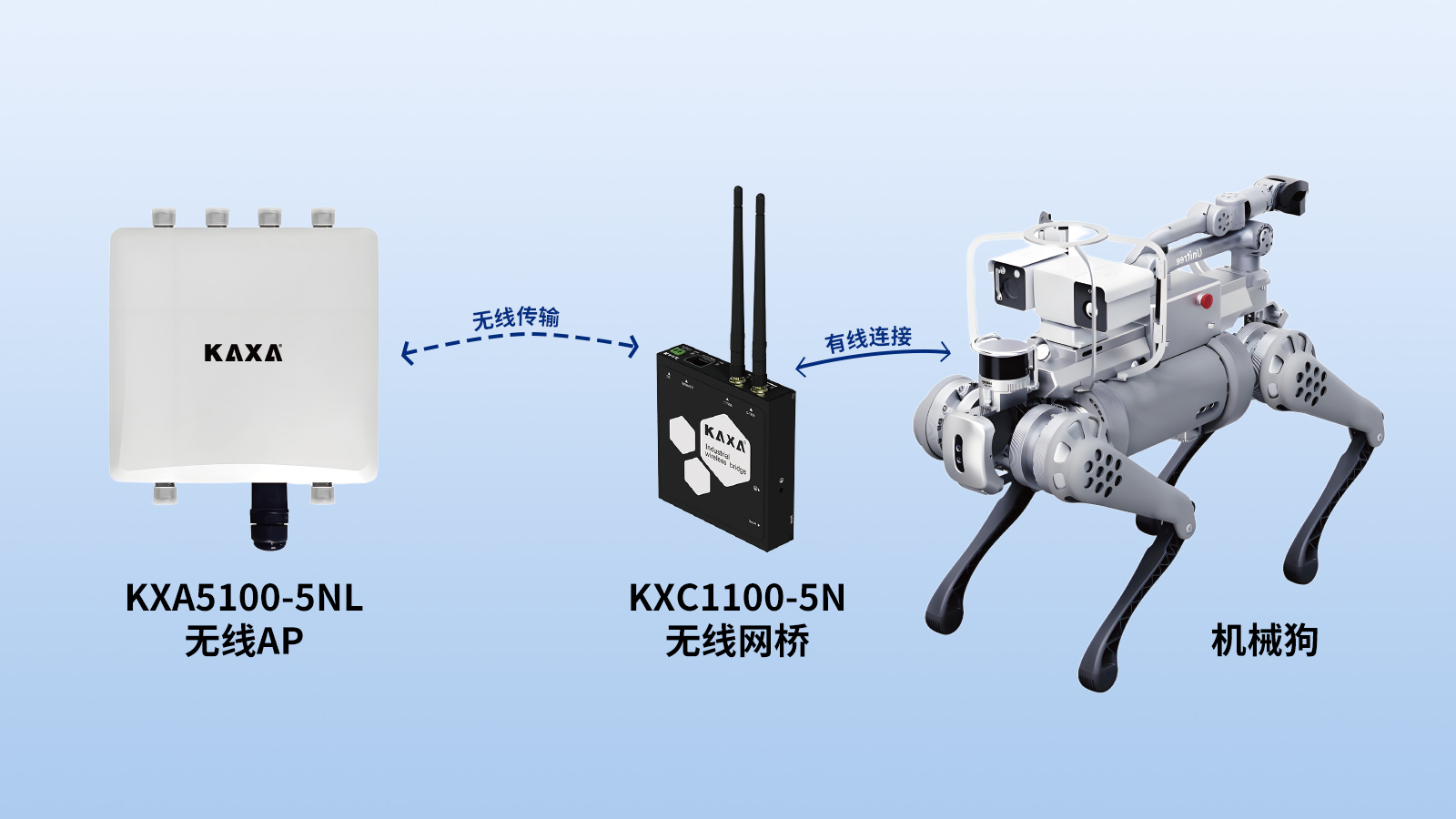

·接入層：機械狗以及其他現場設備（如傳感器、攝像頭等）作為接入層設備，通過無線方式接入到 Mesh 網絡中。機械狗搭載KXC1100-5N無線通信模塊，能夠與附近的 AP 進行通信，實現數據的上傳和指令的接收。?

2、設備選型?

KXA5100-5NL無線接入點AP：
·高并發接入：AP 模式支持 100 + 終端同時連接，滿足多機械狗及智能設備協同作業。
·遠距穩定通信：高增益 + 高接收靈敏度，確保機械狗在電站邊緣區域信號不中斷。
·強抗干擾能力：覆蓋 4900-6100MHz 頻段，配合動態頻率選擇（DFS），在強電磁環境中保持穩定。
·工業級耐用性：IP67 防護 +(-40℃~80℃) 寬溫適應，輕松應對電站高溫、高濕等惡劣環境。

KXC 1100-5N無線通信模塊：
·設計緊湊，易于安裝在機械狗體內，以適應機械狗的移動需求。
·內置高性能天線，確保信號傳輸穩定。支持多種通信協議，兼容性強，便于系統集成。具備自動重連功能，保障數據傳輸連續性。

KXS 408管理型8口交換機：
·支持 10/100/1000Mbps 自適應速率，能根據連接設備的速率自動調整，兼容不同速率的網絡設備
·當其中一條物理鏈路出現故障時，數據能自動切換到其他正常鏈路傳輸，確保機械狗與監控中心之間的通信不中斷；還具備生成樹協議（STP/RSTP/MSTP），可消除網絡中的環路，避免廣播風暴，保證網絡的穩定運行。

四、機械狗巡檢的高效應用
1. 實時數據傳輸與監控
機械狗搭載紅外熱像儀、電流電壓傳感器等設備，采集的溫度、電參數等數據通過 KXA5100-5NL 無線AP網絡快速上傳，監控中心可實時查看數據與視頻，及時發現設備異常。
2. 智能路徑規劃與調整
后臺預設巡檢路徑，機械狗自主執行；遇障礙或異常時，通過KXA5100-5NL 無線AP實時反饋，后臺可遠程調整路徑，確保巡檢不中斷。
3. 故障預警與快速響應
系統分析數據實現故障預警，報警同時通過網絡指令機械狗赴故障點精細化檢測，加速應急處理。

KAXA 凱莎科技基于 KXA5100-5NL 無線AP的蜂窩式覆蓋方案，精準匹配儲能電站機械狗巡檢的通信需求，以穩定、高效、耐用的特性，為行業智能化運維提供可靠技術支撐。
