近期某客戶送修一臺橫河WT230功率計，報修故障為通道測量值不對。對儀器進行初步檢測，儀器外觀正常，儀器開機可進入測試界面，CH1和CH2通道測量正常，CH3通道不接信號有160V左右的電壓顯示緩慢下降，電流測試正常。

維修案例：橫河WT230功率計測量數值異常維修案例

一、報修故障：通道測量值不對。

二、開機外觀檢測

儀器開機可進入測試界面，CH3通道不接信號有160V左右的電壓顯示緩慢下降。CH1和CH2板卡電壓和電流測試正常，CH3板卡電流測試正常。

三、故障判定

CH3板卡電壓通道故障。

四、維修措施

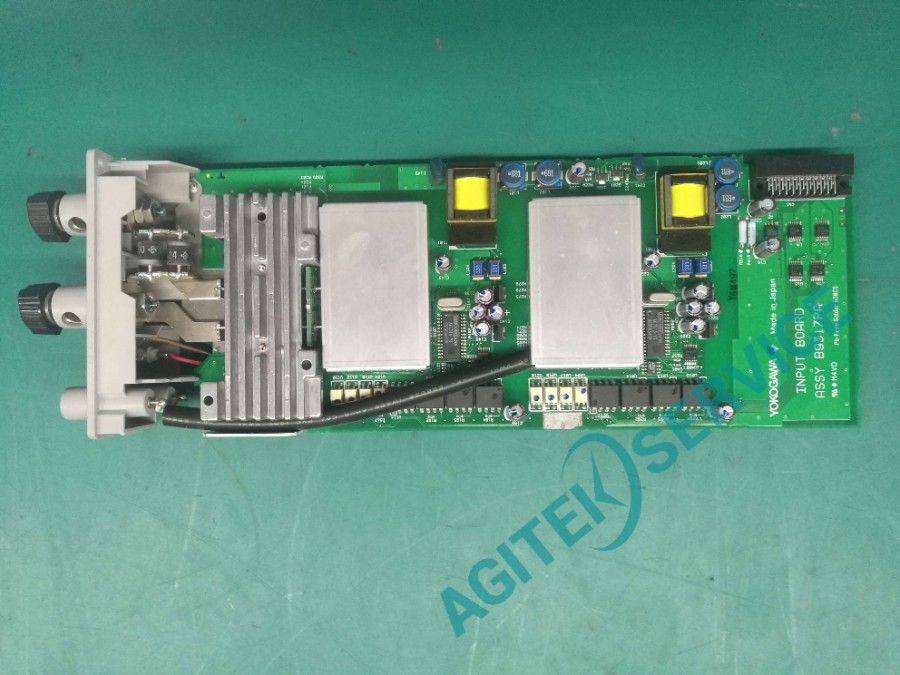

檢測CH3板卡電壓采樣電路，返現多個器件損壞，更換失效器件。

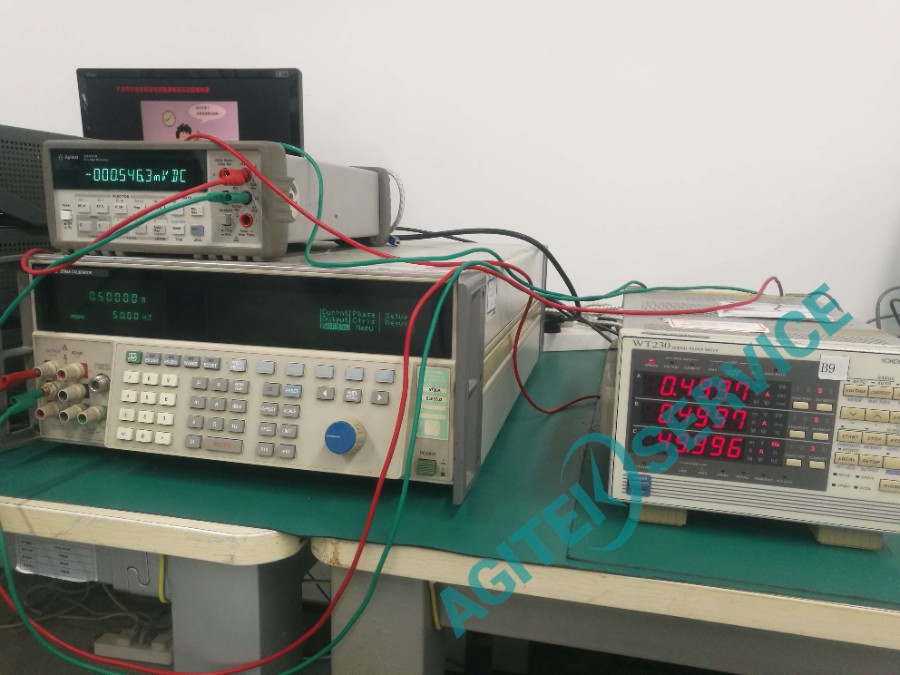

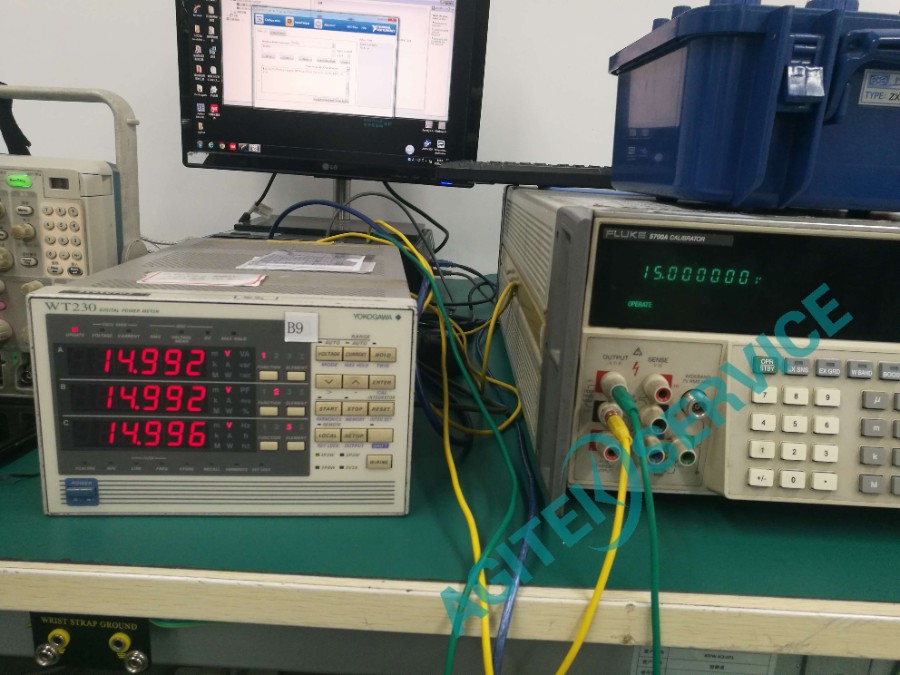

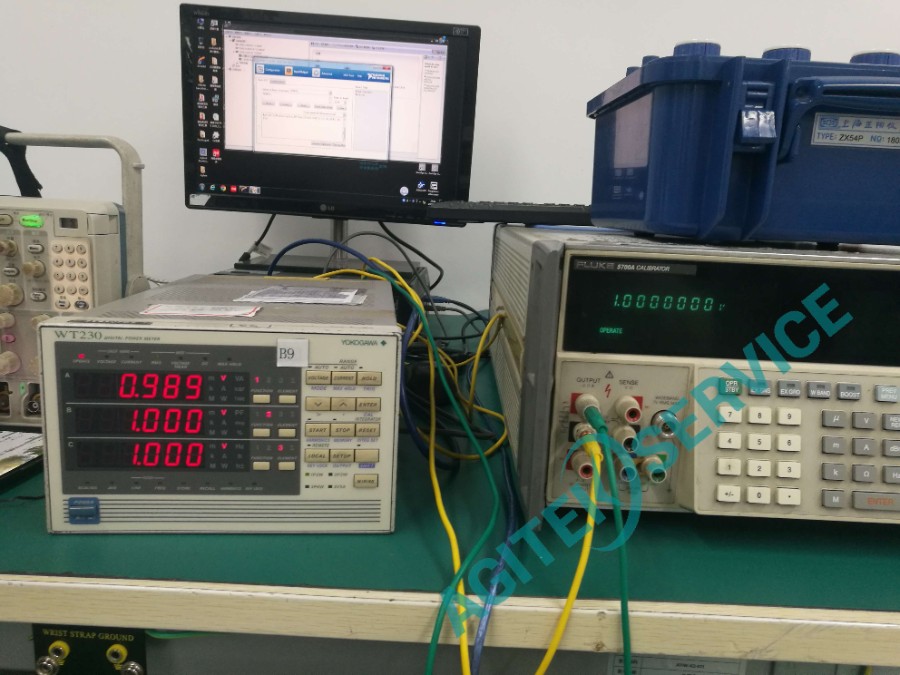

五、檢測儀器

儀器裝上CH1、CH2和CH3板卡開機正常，測量功能正常。

六、橫河WT230功率計安泰測試科技可維修故障:

1. 電源相關問題：無法開機或開機后立即關機。電源指示燈不亮或閃爍。

2. 顯示屏問題：顯示屏無顯示或顯示異常（如亂碼、黑屏）。顯示屏亮度不可調或調節無效。

3. 通信問題：無法通過GPIB、USB或LAN接口與計算機通信。通信時出現錯誤代碼（如超時、無法識別設備）。

4. 模塊識別問題：設備無法識別已安裝的模塊。模塊狀態指示燈異常（如紅色常亮）。

5. 測量功能異常：測量值不準確或波動較大。某些測量功能（如電壓、電流）無法使用。

6. 系統錯誤或死機：設備開機后顯示系統錯誤代碼。設備無響應或死機。

7. 自檢失敗：開機后自檢失敗，提示錯誤代碼（如Err XXX）。

8. 存儲或數據問題：無法保存測量數據。讀取歷史數據時出錯。

七、橫河WT230功率計安全使用指南：

1.接地保護

確保設備電源線為三相插頭，并連接到接地的電源插座。

在連接測量線之前，必須采取接地保護措施，防止觸電風險。

2.接線操作

關閉被測電路電源：帶電連接或移除測量線可能導致危險。

正確接線：

初級回路（單相兩線系統）：連接至輸入單元2的電壓/電流端子。

次級回路（三相三線系統）：連接至輸入單元1和3的電壓/電流端子。

避免誤接：勿將電流測量電路連接到電壓輸入端子，或反之。

3.端子保護

拔掉測量線的絕緣蓋，確保導電部分不外露。

擰緊輸入端子螺絲，防止松脫。

連接電壓輸入端子時，使用安全端子測量線（如香蕉插頭需確保端子蓋已拔掉）。

接線后，蓋上電流輸入保護蓋，確保無導電部分外露。
