為了驗證零部件的安全性與結構設計的合理性，通常需通過多項測試來評估其性能。在這些測試中，部分零部件將承受直至破壞的極限載荷。這一方法對于承受高機械負載的部件尤為重要，例如商用車輛和工程車輛。通常使用應變片來測量作用在零部件上的力。通過對測量數據的后續分析，可以檢查系統是否符合設計目標。

測量載荷以驗證結構設計

為確保零部件以最佳方式制造，需要對其進行各種類型應力的全面測試。其目的是在確保足夠的安全性和耐用性的同時，在材料和制造成本之間實現適當?shù)钠胶?。測試分為運行工況下或極限工況下的載荷測量，以及破壞性測試。

在實驗應力分析中，應變片是一種常用的數據采集工具。通過在關鍵結構部位粘貼應變片，并施加載荷直到材料發生疲勞破壞，可開展破壞性測試。工程機械及其部件通常在專用測試中心進行此類實驗，以準確評估其最大過載能力。結合應變曲線分析，設計部門可據此驗證結構計算結果，從而優化材料選擇與結構設計。

大量應變片的高精度同步測量

為提升測試效率并節約成本，必須采用高度協調的測量技術解決方案。同時，需同步采集來自多個應變片的信號，以實現對不同吊臂節段結構中機械應力的精確測量。

為滿足應力變化記錄的精度要求，每個測量通道的采樣率應不低于200Hz。此外，為確保各通道之間的數據同步性，還需具備足夠高的總采樣帶寬。考慮到測試過程中可能出現的瞬時應力峰值，系統的測量范圍必須足夠大，以完整捕捉峰值信號，避免信號失真或數據丟失。

高效流程，快速獲得準確結果

在本次研究中，兩臺起重機的吊臂各安裝了48個應變片。其中一些應變片作為單應變片使用，而另外三個應變片則以應變花的形式粘貼在側翼中心，用于測量應力曲線。為消除溫度干擾，選用了與吊臂材質匹配的自溫度補償型應變片，并連接至STG6 BK20測量模塊。CSM提供的應變片傳感器電纜在傳感器端完成半橋電路的內部補償。

圖1：CSM STG6 BK20測量模塊可同步采集來自48個測量通道的數據，所有通道均通過CSMconfig軟件完成配置。

該測量模塊可將測量信號在內部直接轉換為應變，輸出單位為μm/m。材料系數與傳感器參數可通過CSMconfig軟件輸入并保存在模塊中，從而簡化后續數據處理過程。同時，所有48個應變片的數據都是同步采集的。

圖2：測量模塊與測試樣件一同被運輸至測試區域。在測試中，樣件一端固定，另一端通過升舉施加目標載荷。

所有STG6 BK20模塊都通過EtherCAT總線進行高速通信，并統一連接至XCP網關。XCP網關作為所有測量模塊的EtherCAT主站，確保時間同步，同時支持與Vector vMeasure數據采集軟件的無縫集成。

部件在試驗臺上的運輸和測試

測試前，起重機吊臂逐個安裝應變片和測量模塊，并運送至試驗臺。為確保流程高效，每當一個吊臂處于測試階段時，下一件吊臂便已完成準備，實現測試流程的無縫銜接。測試開始前，通過CSMconfig對所有測量通道進行歸零校準。

測試過程中，吊臂一端固定于試驗平臺，另一端逐步施加載荷，加載力通過稱重傳感器精確測量，直至吊臂發生斷裂。所采用的STG6 BK20模塊具備充足的測量范圍，可覆蓋整個加載過程中的應力變化。同時，測試還配備高速攝像機，有助于將斷裂過程可視化，為后續的損傷分析提供關鍵依據。

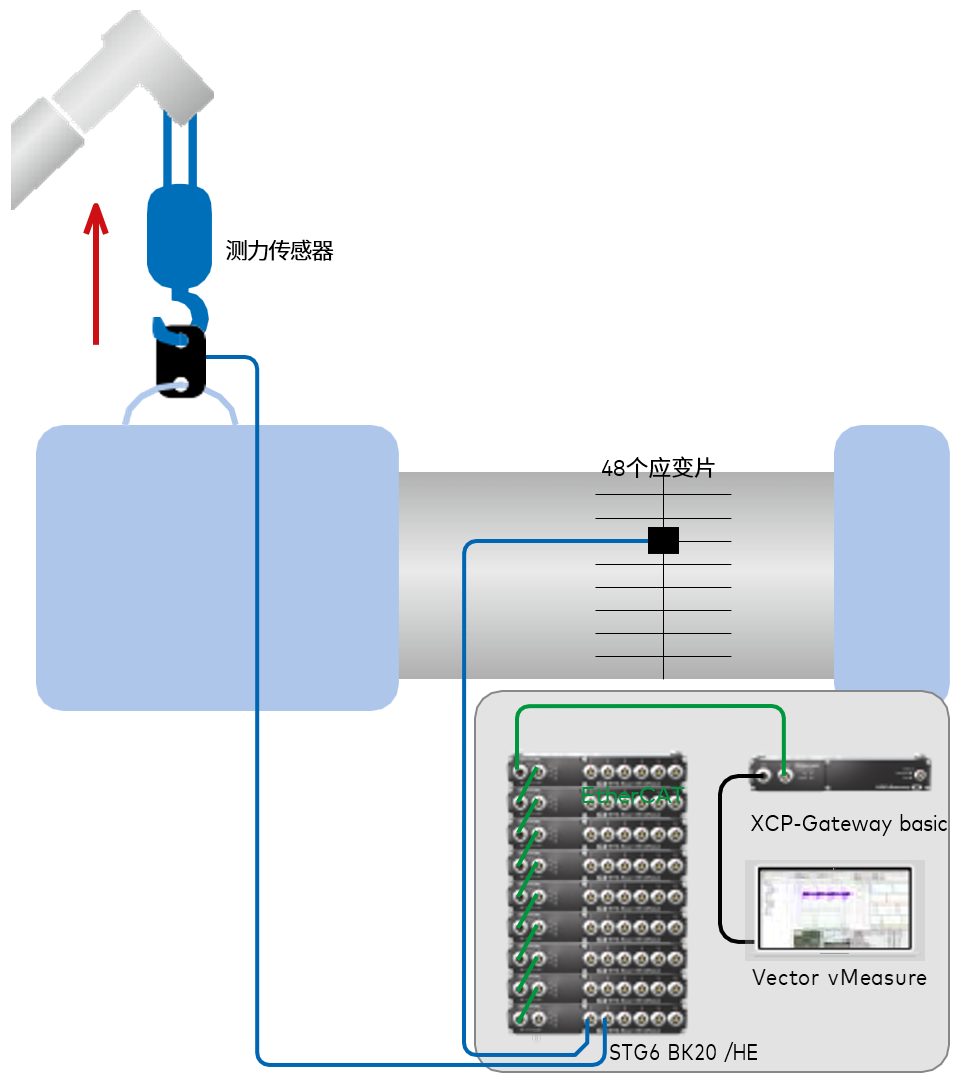

圖3：在Vector CSM測量系統架構下，對起重機吊臂進行實驗應力分析。

穩定可靠的測量技術

該測量系統設計緊湊、防護等級高，支持測試準備與執行階段并行工作，便于與測試樣件一同運輸至測試現場。

模塊化布線與CSMconfig工具可顯著提升部署效率?；贓therCAT總線的高速通信能力，使所有應變片通道可實現毫秒級的同步測量。通過這種方式，可以快速、準確地進行機械載荷的測量。
