智能農業監控系統：開源項目推薦

【下載地址】智能農業監控系統源碼
本倉庫提供了一套完整的智能農業監控系統源碼，基于 W55MH32 以太網單片機實現三大核心功能：通過 ADC 采集土壤濕度與光照數據，基于閾值自動控制水泵灌溉；經 MQTT 協議對接阿里云，實現數據遠程查看與設備控制；提供本地 Web 接口，支持實時監測與閾值調整。
項目倉庫地址：https://gitee.com/shenzhen-weishi_3_0/W55MH32

完整顯示視頻bilibili|點擊跳轉

1 項目構思與核心目標

老家親戚種大棚，灌溉總讓人頭疼：每天來回查濕度，憑經驗澆水，忙時作物缺水蔫苗，雨天積水爛根，既費人力又浪費水，環境調節總跟不上作物需求。我便琢磨著做套簡易系統解決這些問題。?

之前用過 WIZnet 的 W5500 芯片做以太網項目，對他們的芯片挺熟悉。聽說新出了帶 MCU 的 W55MH32 以太網芯片，就申請了開發板試試。拿到板子后，先連接傳感器在自家盆栽做測試，確認硬件兼容和數據穩定后，正式搭建智能農業監管系統。這板子自帶硬件 TCP/IP 引擎，外設接口豐富，剛好滿足傳感器連接和數據傳輸需求，官方還有阿里云連接例程，省了不少事。有之前的經驗打底，用它連阿里云、搭局域網監控網頁，心里挺有底。?我計劃搭傳感器與水泵聯動模型：傳感器采集土壤濕度、光照等數據，傳云端后自動控制水泵啟停。說干就干，畫接線圖、連傳感器和繼電器，優化 MQTT 邏輯接阿里云，還做了簡易網頁方便遠程查看操作。調試后，數據采集和水泵自動啟停功能都穩定實現了。?這個模型還在完善中，后續會優化硬件集成和代碼邏輯，讓運行更穩定耐用?，F(xiàn)在整理開發細節記錄下來，之后會開源代碼和 PCB 文件，希望給想在田間用物聯網技術的朋友做個參考，提供思路，讓技術真正為農活添力。?

核心目標：

硬件層面：實現傳感器數據采集與執行器（水泵）控制的穩定聯動，確保環境數據實時性與設備響應可靠性。

軟件層面：完成 MQTT 協議對接阿里云，實現設備與云端的雙向數據傳輸，同時支持本地網頁控制和環境數據查看。

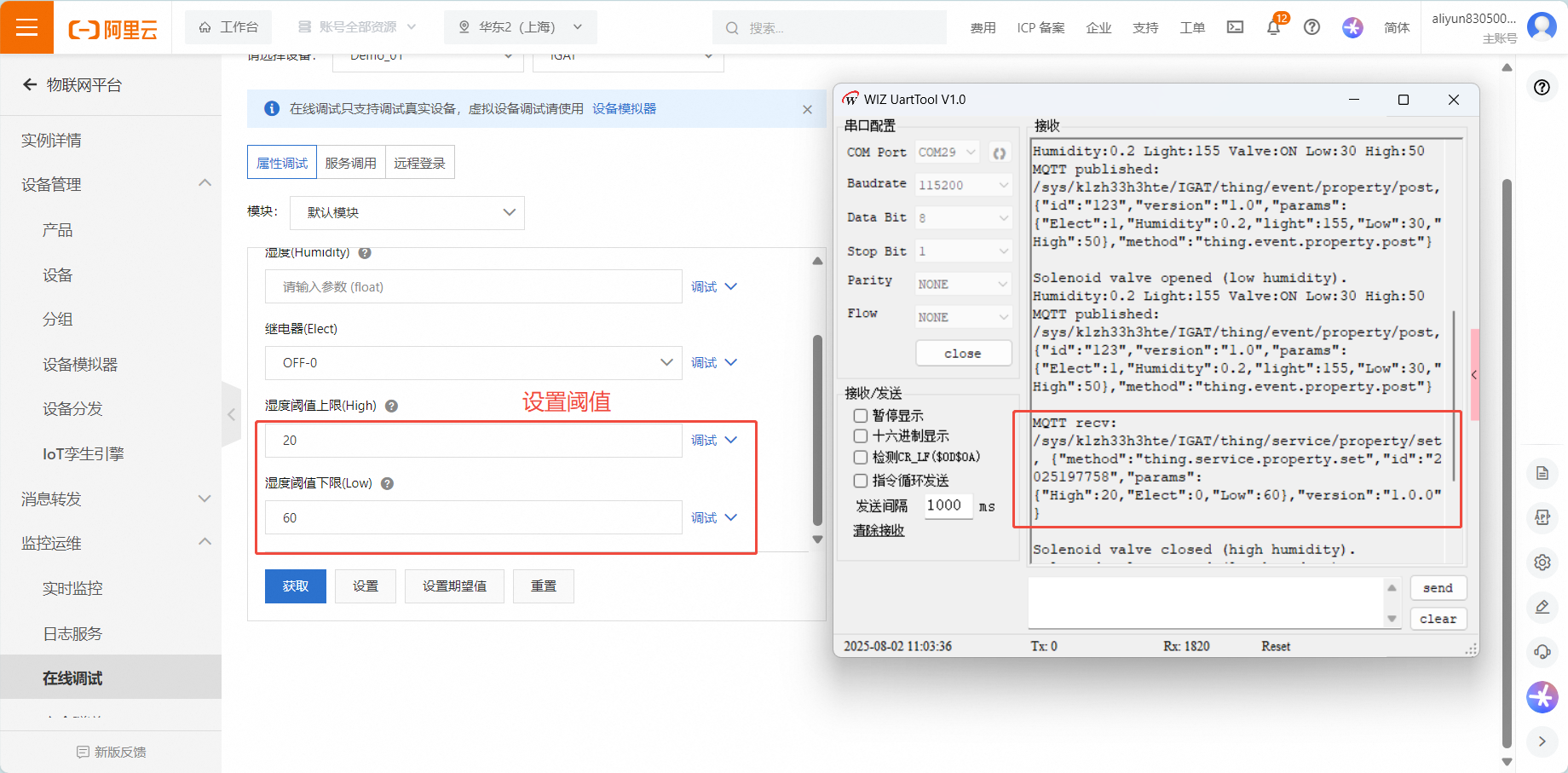

應用層面：默認土壤濕度低于 30% 自動啟動灌溉，高于 50% 自動停止，支持遠程動態調整閾值，兼顧自動化與靈活性。

后續計劃進一步將W55MH32以太網單片機芯片與光照傳感器、土壤濕度傳感器深度集成，同時匹配適配田間環境的防護外殼——既通過硬件整合提升系統穩定性，又借助外殼抵御大棚內的溫濕度波動、粉塵等干擾，讓設備在實際農業場景中更耐用、易部署。此外，還會公開完整的硬件原理圖和PCB設計文件，方便有需要的朋友參考復用，降低技術落地的門檻，讓這套方案能更便捷地應用到田間地頭。

1.1 方案圖示

2 硬件選型與搭建

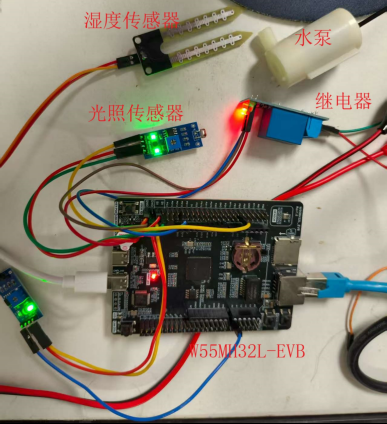

2.1 核心組件清單

主控：W55MH32L-EVB（216MHz主頻、自帶硬件TCP/IP引擎）。

傳感器：土壤濕度傳感器（模擬輸出）、光照傳感器（模擬輸出）。

執行器：5V繼電器模塊、小型水泵。

輔助設備：外部 5V 電源、網線、路由器、杜邦線若干。

2.2 電路連接技巧

開發板引腳定義復雜，我采用"功能分組"法簡化連接：

模擬量輸入組：PA0接土壤濕度傳感器，PA3接光照傳感器（利用單片機ADC功能）。

數字輸出組：PB10 接繼電器IN引腳（控制信號）。

電源組：開發板5V輸出給繼電器供電，傳感器獨立接3.3V（避免干擾），繼電器COM端接外接電源正極。

水泵：正極接繼電器常開端，負極接外接電源負極。

特別注意繼電器的"低電平有效"特性——初始化時需將PB10置高，通過拉低電平觸發動作，這一點在后續軟件設計中需重點匹配。

3 開發環境搭建

3.1 軟件工具鏈

編譯環境：Keil uVision5,版本大于V5.3（需安裝W55MH32 系列芯片包）。

調試工具：WIZ UartTool串口助手,其他串口助手也可。

瀏覽器：用于打開網頁查看。

云平臺：阿里云物聯網平臺（需完成實名認證）。

源碼：gitee倉庫項目倉庫地址|點擊跳轉

4 連接阿里云物聯網平臺

4.1 MQTT連接阿里云收發數據流程

4.1.1 準備階段

注冊與實名認證：用戶需要在阿里云平臺注冊賬號，并完成實名認證。

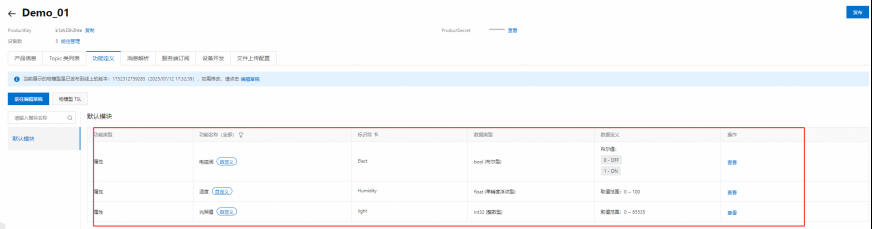

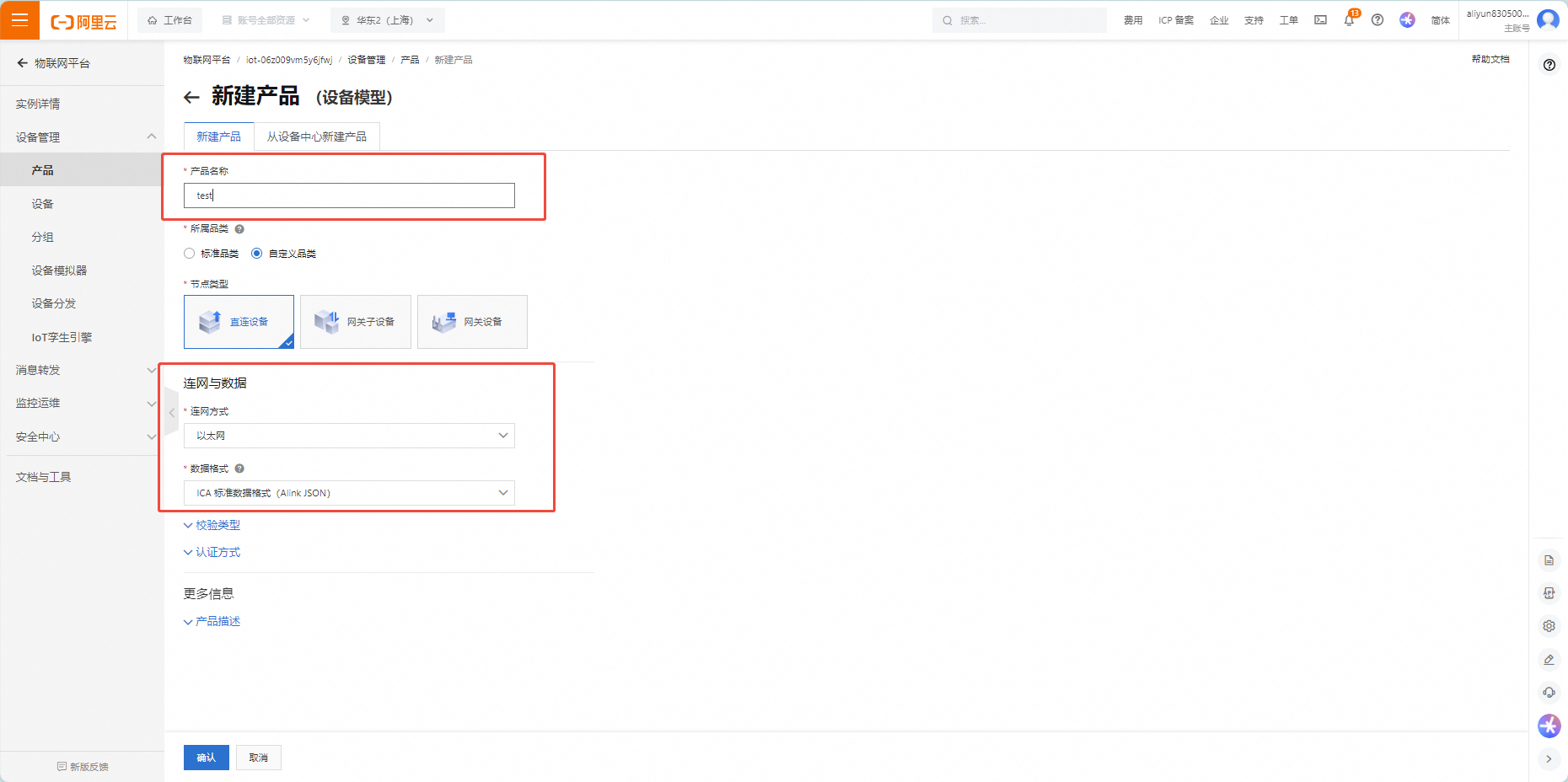

創建產品和添加物模型：登錄阿里云物聯網平臺，創建產品并在產品下添加以下物模型功能。

創建設備：在剛剛創建的產品下創建一個設備。

4.1.2 記錄參數

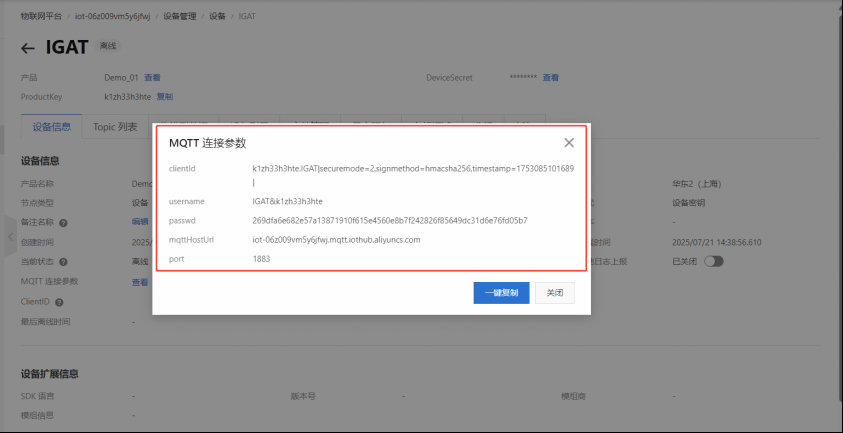

連接參數：在剛剛創建的設備詳情頁中找到MQTT連接參數。

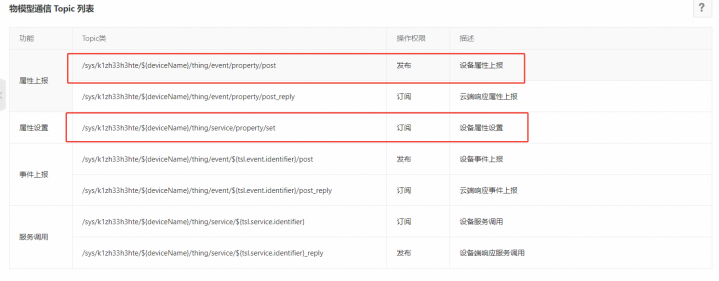

訂閱主題：/sys/k1zh33h3hte/${deviceName}/thing/service/property/set（屬性設置主題）

發布主題：/sys/k1zh33h3hte/${deviceName}/thing/event/property/post（上報消息主題）

注意：上面兩個主題中的${deviceName}需要替換成設備名。

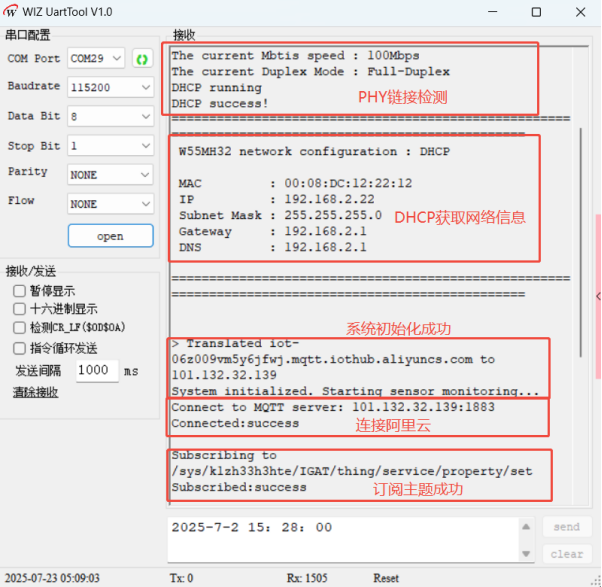

4.1.3 連接、訂閱和發布消息

接著我們可以使用上面記錄的連接參數進行連接，當連接成功后，訂閱上面的訂閱主題。并通過發布主題上報物模型數據。

在阿里云平臺，如果產品創建階段選擇的數據格式為Alink JSON格式時，接收和發送數據格式都會遵守下面這個格式：

{
   "method": "thing.event.property.post",
   "id": "2241348",
   "params": {
       "prop_float": 1.25,
       "prop_int16": 4658,
       "prop_bool": 1
   },
   "version": "1.0"
}

5 主要程序解析

5.1 main.c分析

1．系統初始化與硬件配置

完成基礎硬件初始化（時鐘、延時、串口、定時器等），配置ADC（模數轉換）用于傳感器數據采集，初始化繼電器控制模塊，并設置WIZnet以太網芯片的網絡參數（MAC、IP、網關等）。

2．網絡通信功能 實現雙重網絡通信能力：

MQTT協議：通過MQTT客戶端（do_mqtt()和mqtt_post_properties()）實現傳感器數據的遠程發布。

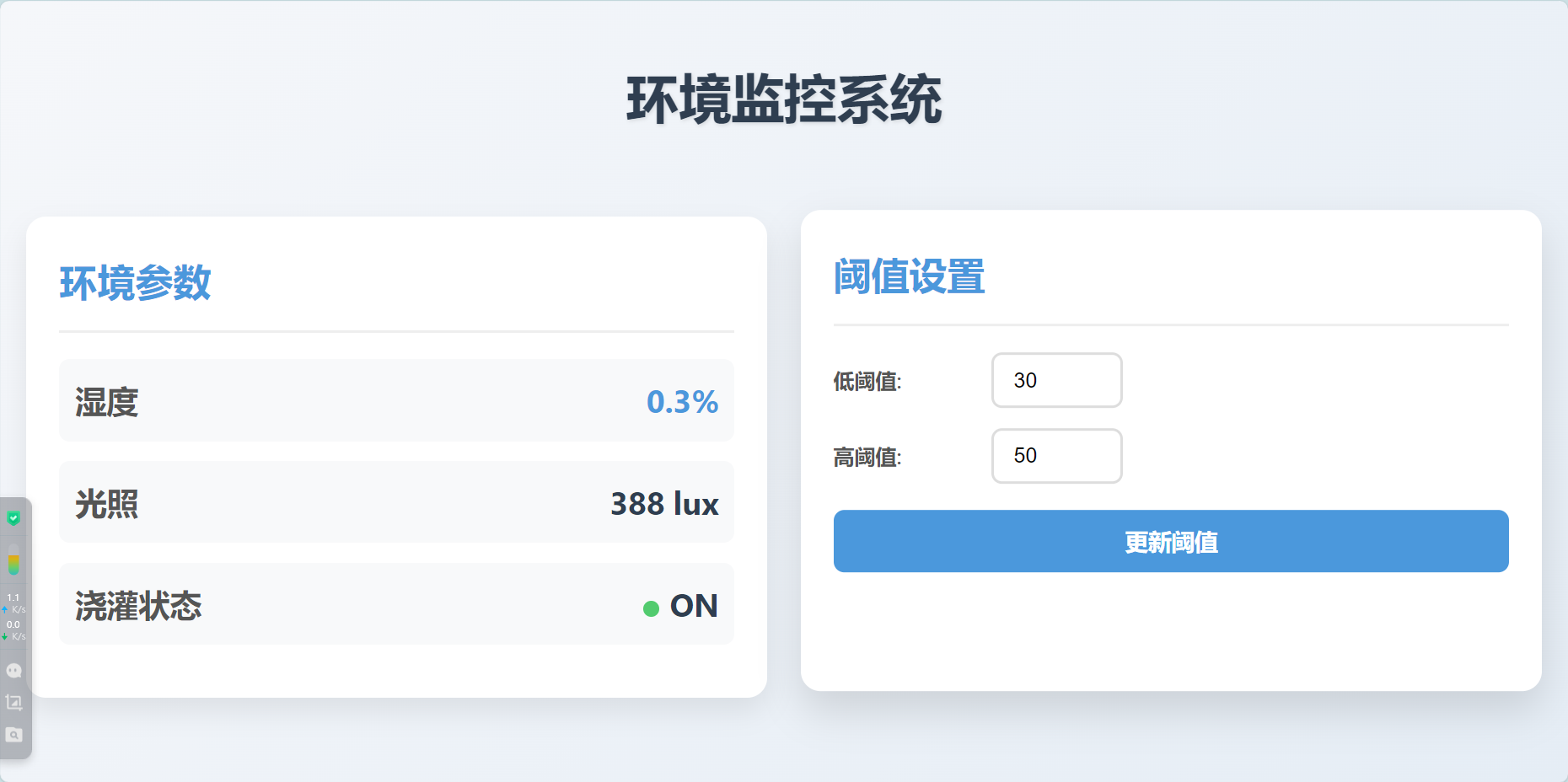

獲取網頁：通過loopback_tcps()提供TCP服務器功能，進行HTTP請求和響應處理。

3．傳感器數據處理與控制

周期性（5秒間隔）通過process_sensors_and_control()讀取傳感器數據（濕度、光照強度）。

基于濕度閾值（高低閾值）實現繼電器自動控制邏輯。

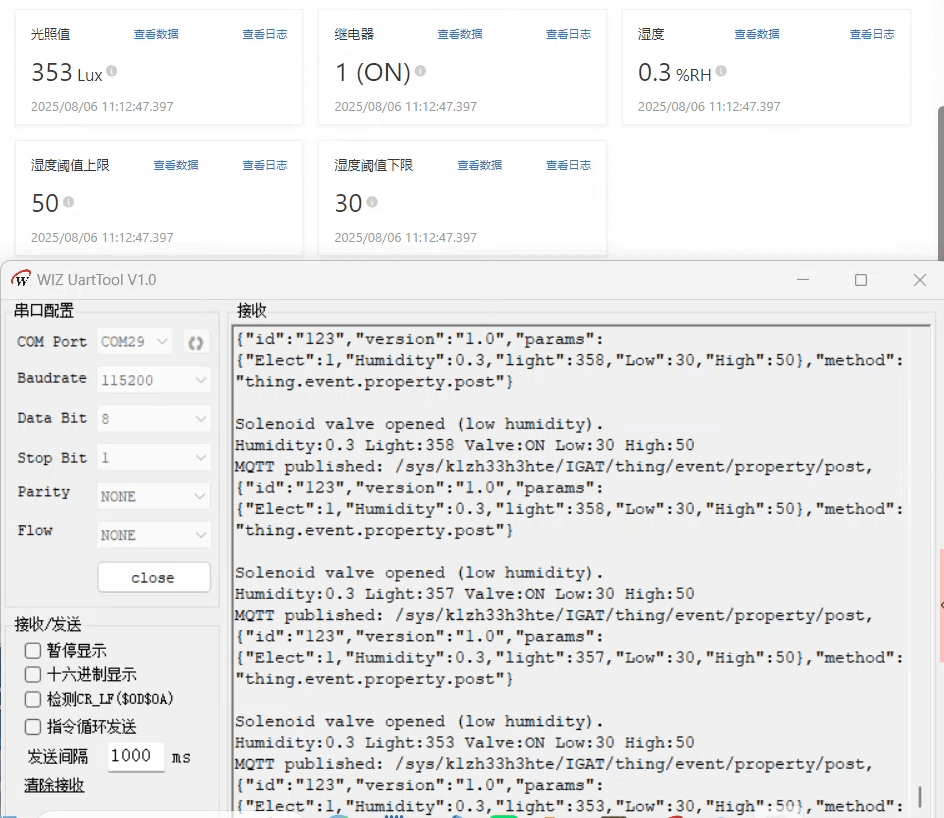

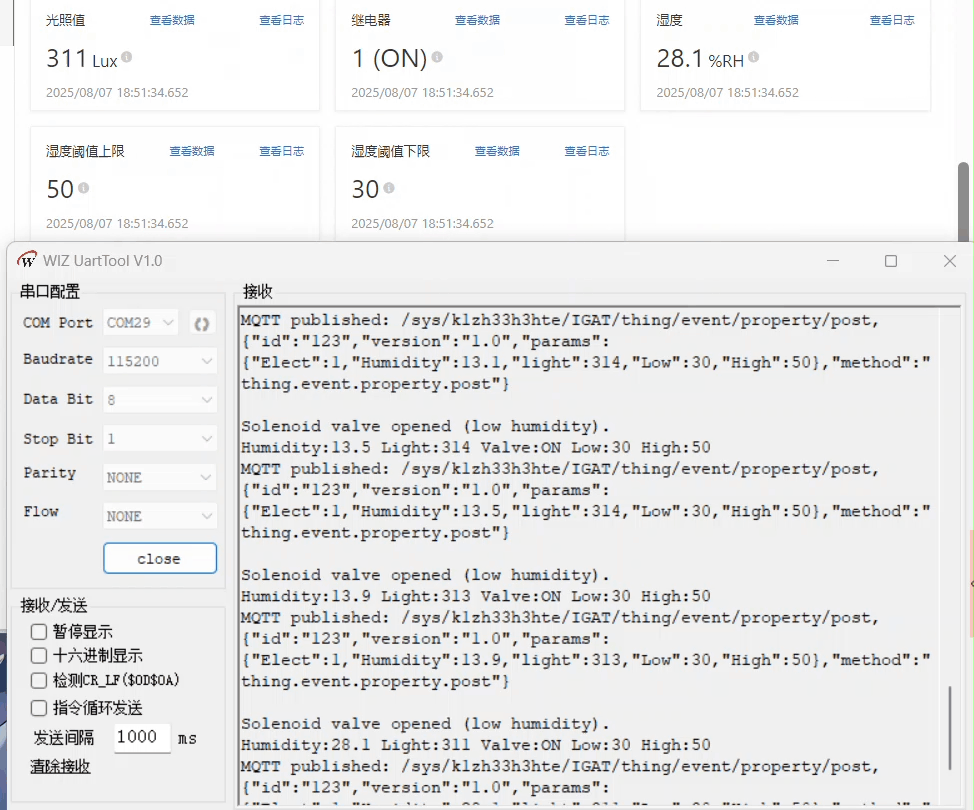

將實時數據（濕度、光照、繼電器狀態）通過MQTT發布到阿里平臺同時刷新網頁環境數據。

#include "bsp_adc.h"
#include "bsp_rcc.h"
#include "bsp_tim.h"
#include "bsp_uart.h"
#include "delay.h"
#include "do_mqtt.h"
#include "do_sensor.h"
#include "loopback.h"
#include "sv.h"
#include "wiz_interface.h"
#include "wizchip_conf.h"
#include
#include
#include

/* 全局實時傳感器數據（在do_mqtt.c中定義） */
extern float g_humidity_value;         // 當前濕度讀數
extern float g_light_intensity;        // 當前光照強度讀數
extern uint8_t g_solenoid_valve_state; // 電磁閥狀態（1:開啟, 0:關閉）

/* 濕度閾值（與阿里云IoT模型對齊，范圍0~100） */
int g_humidity_low_threshold = 30;  // 澆水的下限閾值
int g_humidity_high_threshold = 50; // 停止?jié)菜纳舷揲撝?
/* 函數原型 */
extern void mqtt_post_properties(void);

/* 套接字和緩沖區配置常量 */
#define SOCKET_TCP_ID 0
#define SOCKET_MQTT_ID 1
#define ETHERNET_BUF_MAX_SIZE (1024 * 2) // 以太網緩沖區最大大小
#define SENSOR_READ_INTERVAL 5000        // 傳感器采樣間隔（毫秒）

uint16_t g_tcp_listen_port = 8080;     // TCP服務器監聽端口
wiz_NetInfo g_default_network_info = { // 默認網絡配置
    .mac = {0x00, 0x08, 0xdc, 0x12, 0x22, 0x12},
    .ip = {192, 168, 1, 30},
    .gw = {192, 168, 1, 1},
    .sn = {255, 255, 255, 0},
    .dns = {8, 8, 8, 8},
    .dhcp = NETINFO_DHCP};

uint8_t g_ethernet_data_buf[ETHERNET_BUF_MAX_SIZE] = {
    0}; // 以太網數據緩沖區
static uint8_t s_mqtt_send_buf[ETHERNET_BUF_MAX_SIZE] = {
    0}; // MQTT發送緩沖區（靜態）
static uint8_t s_mqtt_recv_buf[ETHERNET_BUF_MAX_SIZE] = {
    0}; // MQTT接收緩沖區（靜態）

/* 聲明systick_count，名稱與bsp_tim.o中的引用匹配 */
volatile uint32_t systick_count =
    0; // 系統滴答計數器（毫秒）- bsp_tim使用的名稱

/**
 * @brief 主程序循環
 * @details 處理MQTT通信、TCP回環和傳感器處理
 */
int main(void) {
  rcc_clk_config();          // RCC時鐘配置
  delay_init();              // 延時初始化
  console_usart_init(115200); // 控制臺串口初始化，波特率115200
  tim3_init();               // TIM3定時器初始化

  printf("%s 傳感器監控系統rn", _WIZCHIP_ID_);

  adc_dma_init(); // ADC DMA初始化
  sv_init();      // 電磁閥初始化

  wiz_toe_init();                // WIZ芯片TOE初始化
  wiz_phy_link_check();          // WIZ物理層連接檢查
  network_init(g_ethernet_data_buf, &g_default_network_info); // 網絡初始化
  mqtt_init(SOCKET_MQTT_ID, s_mqtt_send_buf, s_mqtt_recv_buf); // MQTT初始化
  printf("系統初始化完成。rn");

  while (1) {
    do_mqtt(); // 處理MQTT通信

    // 處理TCP回環
    loopback_tcps(SOCKET_TCP_ID, g_ethernet_data_buf, g_tcp_listen_port);

    // 按間隔讀取傳感器并發布數據
    if (systick_count >= SENSOR_READ_INTERVAL) {
      systick_count = 0;
      process_sensors_and_control(); // 處理傳感器數據并控制設備
      mqtt_post_properties();        // 通過MQTT發布傳感器數據
    }
  }
}

5.2 ADC采集

1.關鍵配置：

初始化ADC為連續掃描模式，同時啟用DMA傳輸。

配置GPIO為模擬輸入模式，對應傳感器連接的引腳。

設置DMA以循環方式將 ADC 數據傳輸?shù)骄彌_區，無需CPU干預。

2.數據處理：

采樣數據交替存儲在s_adc_dma_buffer緩沖區中。

提供adc_get_average_value()函數，可獲取指定通道的平均采樣值，減少噪聲影響。

#include "bsp_adc.h"
#include "w55mh32_adc.h"
#include "w55mh32_dma.h"
#include "w55mh32_gpio.h"
#include "w55mh32_rcc.h"


/* ADC DMA數據靜態緩沖區（存儲交替的通道讀數） */
static uint16_t s_adc_dma_buffer[ADC_BUFFER_SIZE];

/**
 * @brief 初始化帶DMA功能的ADC
 * @details 配置ADC通道（濕度和光照）、GPIO和DMA以實現連續采樣
 */
void adc_dma_init(void) {
  ADC_InitTypeDef adc_init_struct;  // ADC初始化結構體
  GPIO_InitTypeDef gpio_init_struct; // GPIO初始化結構體
  DMA_InitTypeDef dma_init_struct;  // DMA初始化結構體

  // 使能ADC、GPIO和DMA的時鐘
  RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOA | RCC_APB2Periph_ADC1, ENABLE);
  RCC_AHBPeriphClockCmd(RCC_AHBPeriph_DMA1, ENABLE);

  // 配置GPIO引腳為模擬輸入（PA0: 濕度, PA3: 光照）
  gpio_init_struct.GPIO_Pin = GPIO_Pin_0 | GPIO_Pin_3;
  gpio_init_struct.GPIO_Mode = GPIO_Mode_AIN;  // 模擬輸入模式
  GPIO_Init(GPIOA, &gpio_init_struct);

  // 配置ADC為連續掃描模式
  ADC_StructInit(&adc_init_struct);  // 初始化ADC結構體為默認值
  adc_init_struct.ADC_Mode = ADC_Mode_Independent;  // 獨立模式
  adc_init_struct.ADC_ScanConvMode = ENABLE;  // 使能掃描模式
  adc_init_struct.ADC_ContinuousConvMode = ENABLE;  // 使能連續轉換模式
  adc_init_struct.ADC_ExternalTrigConv = ADC_ExternalTrigConv_None;  // 無外部觸發
  adc_init_struct.ADC_DataAlign = ADC_DataAlign_Right;  // 數據右對齊
  adc_init_struct.ADC_NbrOfChannel = 2;  // 2個通道（濕度+光照）
  ADC_Init(ADC1, &adc_init_struct);

  // 配置ADC通道和采樣時間
  ADC_RegularChannelConfig(ADC1, ADC_Channel_0, 1,
                           ADC_SampleTime_55Cycles5);  // 濕度通道（PA0）
  ADC_RegularChannelConfig(ADC1, ADC_Channel_3, 2,
                           ADC_SampleTime_55Cycles5);  // 光照通道（PA3）

  // 配置DMA用于ADC數據傳輸
  DMA_DeInit(DMA1_Channel1);  // 重置DMA通道1配置
  dma_init_struct.DMA_PeripheralBaseAddr = (uint32_t)&ADC1->DR;  // 外設基地址（ADC數據寄存器）
  dma_init_struct.DMA_MemoryBaseAddr = (uint32_t)s_adc_dma_buffer;  // 內存基地址（DMA緩沖區）
  dma_init_struct.DMA_DIR = DMA_DIR_PeripheralSRC;  // 傳輸方向：外設到內存
  dma_init_struct.DMA_BufferSize = ADC_BUFFER_SIZE;  // 緩沖區大小
  dma_init_struct.DMA_PeripheralInc = DMA_PeripheralInc_Disable;  // 禁止外設地址遞增
  dma_init_struct.DMA_MemoryInc = DMA_MemoryInc_Enable;  // 使能內存地址遞增
  dma_init_struct.DMA_PeripheralDataSize = DMA_PeripheralDataSize_HalfWord;  // 外設數據大?。喊胱郑?6位）
  dma_init_struct.DMA_MemoryDataSize = DMA_MemoryDataSize_HalfWord;  // 內存數據大小：半字（16位）
  dma_init_struct.DMA_Mode = DMA_Mode_Circular;  // 循環模式
  dma_init_struct.DMA_Priority = DMA_Priority_High;  // 高優先級
  dma_init_struct.DMA_M2M = DMA_M2M_Disable;  // 禁止內存到內存?zhèn)鬏?  DMA_Init(DMA1_Channel1, &dma_init_struct);

  // 使能DMA和ADC
  DMA_Cmd(DMA1_Channel1, ENABLE);  // 使能DMA通道1
  ADC_DMACmd(ADC1, ENABLE);  // 使能ADC的DMA請求

  // 校準并啟動ADC
  ADC_Cmd(ADC1, ENABLE);  // 使能ADC1
  ADC_ResetCalibration(ADC1);  // 重置校準寄存器
  while (ADC_GetResetCalibrationStatus(ADC1))  // 等待重置校準完成
    ;
  ADC_StartCalibration(ADC1);  // 開始校準
  while (ADC_GetCalibrationStatus(ADC1))  // 等待校準完成
    ;

  ADC_SoftwareStartConvCmd(ADC1, ENABLE);  // 軟件觸發ADC轉換
}

/**
 * @brief 獲取特定通道的ADC平均值
 * @param channel_index ADC通道索引（0: 濕度, 1: 光照）
 * @param sample_count 用于平均的樣本數量
 * @return 平均ADC值（12位）
 */
uint16_t adc_get_average_value(uint8_t channel_index, uint8_t sample_count) {
  uint32_t sum = 0;  // 樣本總和
  uint8_t valid_samples = 0;  // 有效樣本數

  // 從DMA緩沖區讀取交替的樣本（通道0在偶數索引，通道1在奇數索引）
  for (uint8_t i = 0; i < sample_count && i < ADC_BUFFER_SIZE / 2; i++) {
    sum += s_adc_dma_buffer[i * 2 + channel_index];  // 累加對應通道的樣本
    valid_samples++;  // 計數有效樣本
  }

  return (valid_samples > 0) ? (sum / valid_samples) : 0;  // 返回平均值（避免除零）
}

5.3 傳感器數據讀取

1.濕度傳感器讀?。╤umidity_read）：

從ADC獲取濕度通道的平均原始值。

將ADC值轉換為電壓（基于3.3V參考電壓和12位ADC）。

通過傳感器特定公式將電壓轉換為濕度值（0-100%）。

對結果進行范圍限制，確保在有效區間內。

2.光照強度讀?。╨ight_read_intensity）：

從 ADC 獲取光照通道的平均原始值。

處理零值情況避免除零錯誤。

通過傳感器公式將ADC值轉換為光照強度（自定義單位）。

3.傳感器處理與控制（process_sensors_and_control）：

讀取濕度和光照值并更新全局變量。

根據濕度閾值控制繼電器：低于低閾值打開（澆水），高于高閾值關閉（停止?jié)菜?/p>

打印當前狀態信息（濕度、光照、閥門狀態及閾值）。

#include "bsp_adc.h"
#include "do_sensor.h"
#include "sv.h"
#include
extern float g_humidity_value;
extern float g_light_intensity;
extern uint8_t g_solenoid_valve_state;
extern int g_humidity_low_threshold;
extern int g_humidity_high_threshold;

/**
 * @brief 從傳感器讀取濕度值
 * @details 將ADC原始值轉換為相對濕度(0~100%)
 * @return 濕度值(0.0~100.0)
 */
float humidity_read(void) {
  // 從濕度通道(索引0)讀取ADC平均值
  uint16_t adc_raw_value = adc_get_average_value(0, ADC_BUFFER_SIZE / 2);

  // 將ADC值轉換為電壓(參考電壓3.3V，12位ADC)
  float voltage = adc_raw_value * 3.3f / 4096.0f;

  // 將電壓轉換為濕度(傳感器特定公式)
  float humidity = (3.3f - voltage) * 30.3f;

  // 將值限制在有效范圍內(0~100%)
  if (humidity < 0.0f) {
    humidity = 0.0f;
  }
  if (humidity > 100.0f) {
    humidity = 100.0f;
  }

  return humidity;
}

/**
 * @brief 從傳感器讀取光照強度
 * @details 將ADC原始值轉換為光照強度(任意單位)
 * @return 光照強度值
 */
float light_read_intensity(void) {
  // 從光照通道(索引1)讀取ADC平均值
  uint16_t adc_raw_value = adc_get_average_value(1, ADC_BUFFER_SIZE / 2);

  // 避免除零錯誤
  if (adc_raw_value == 0) {
    adc_raw_value = 1;
  }

  // 將ADC值轉換為光照強度(傳感器特定公式)
  return 500000.0f / (float)adc_raw_value;
}

/**
 * @brief 讀取傳感器并控制電磁閥
 * @details 讀取濕度和光照傳感器，基于閾值控制閥門
 */
void process_sensors_and_control(void) {
  g_humidity_value = humidity_read();
  g_light_intensity = light_read_intensity();

  // 基于濕度閾值控制電磁閥
  if (g_humidity_value < g_humidity_low_threshold) {
    g_solenoid_valve_state = 1;
    sv_open(); // 打開閥門(開始澆水)
  } else if (g_humidity_value > g_humidity_high_threshold) {
    g_solenoid_valve_state = 0;
    sv_close(); // 關閉閥門(停止?jié)菜?
  }

  // 打印當前狀態
  printf("Humidity:%.1f Light:%.0f Valve:%s Low:%d High:%drn",
         g_humidity_value, g_light_intensity,
         g_solenoid_valve_state ? "ON" : "OFF", g_humidity_low_threshold,
         g_humidity_high_threshold);
}

5.4 繼電器控制澆灌

1.硬件定義與初始化：

定義繼電器控制引腳為 GPIOB的Pin10。

sv_init() 函數負責初始化GPIO：

使能GPIOB時鐘。

配置引腳為開漏輸出模式（GPIO_Mode_Out_OD），速度50MHz。

初始狀態設置為高電平（關閉繼電器，利用開漏模式的內部上拉）。

2.核心控制函數：

sv_close()：通過設置引腳為高電平關閉繼電器，停止?jié)菜?，并打印狀態信息。

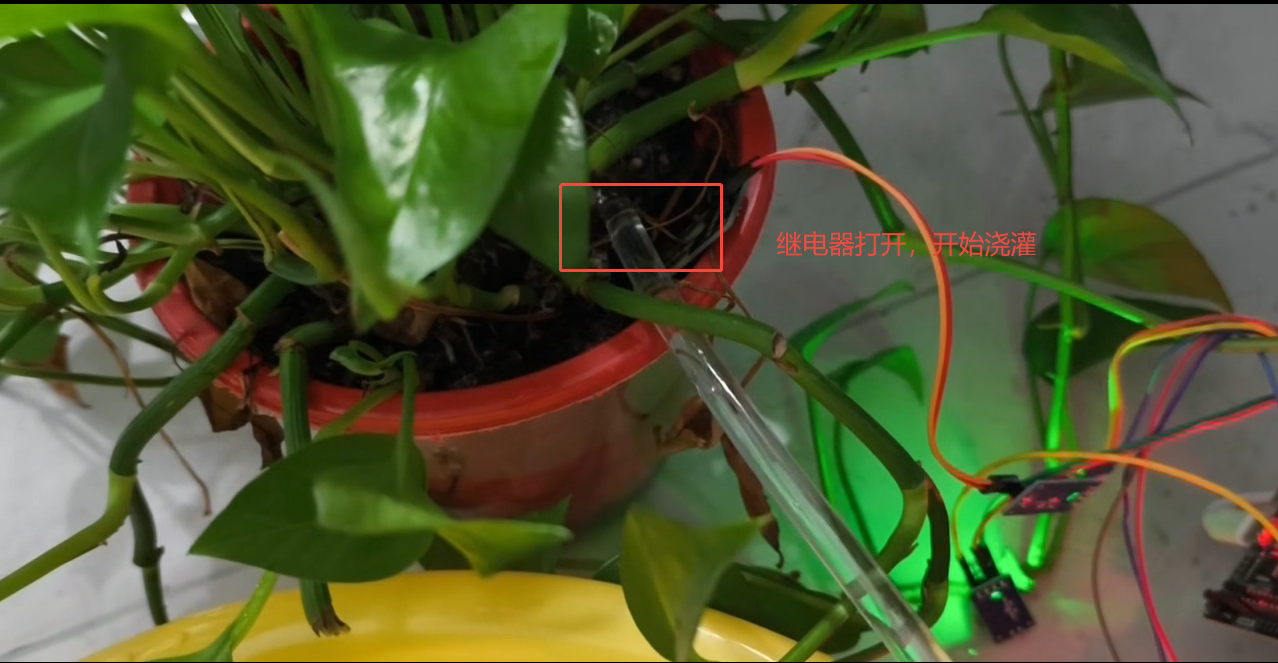

sv_open()：通過清除引腳為低電平打開繼電器，開始澆水，并打印狀態信息。

#include "bsp_uart.h"
#include "sv.h"
#include "w55mh32_rcc.h"
#include

/* 電磁閥控制引腳 */
#define SOLENOID_VALVE_PIN GPIO_Pin_10
#define SOLENOID_VALVE_PORT GPIOB

/**
 * @brief 初始化電磁閥（繼電器）控制
 * @details 配置GPIO引腳為開漏模式用于繼電器控制
 */
void sv_init(void) {
  GPIO_InitTypeDef gpio_init_struct;

  // 使能GPIOB時鐘
  RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOB, ENABLE);

  // 配置引腳為開漏輸出（繼電器控制）
  gpio_init_struct.GPIO_Mode = GPIO_Mode_Out_OD;
  gpio_init_struct.GPIO_Speed = GPIO_Speed_50MHz;
  gpio_init_struct.GPIO_Pin = SOLENOID_VALVE_PIN;
  GPIO_Init(SOLENOID_VALVE_PORT, &gpio_init_struct);

  // 初始狀態：閥門關閉（引腳高電平，開漏模式配合內部上拉）
  GPIO_SetBits(SOLENOID_VALVE_PORT, SOLENOID_VALVE_PIN);
}

/**
 * @brief 關閉繼電器（停止?jié)菜? * @details 設置繼電器控制引腳為高電平，使電磁閥失活
 */
void sv_close(void) {
  GPIO_SetBits(SOLENOID_VALVE_PORT, SOLENOID_VALVE_PIN);
  printf("Solenoid valve closed (high humidity).rn");
}

/**
 * @brief 打開繼電器（開始澆水）
 * @details 清除繼電器控制引腳為低電平，使電磁閥激活
 */
void sv_open(void) {
  GPIO_ResetBits(SOLENOID_VALVE_PORT, SOLENOID_VALVE_PIN);
  printf("Solenoid valve opened (low humidity).rn");
}


5.5 連接阿里云

1.功能定位：通過 MQTT 協議實現設備與阿里云 IoT 平臺的雙向通信，完成傳感器數據上報與云端控制指令接收。

2.核心配置：包含阿里云MQTT 服務器地址、端口、認證信息（客戶端ID、用戶名、密碼）及收發主題，采用QoS0等級通信。

3.關鍵流程：

初始化：解析域名、建立網絡連接、配置MQTT客戶端參數。

通信機制：通過狀態機管理連接、訂閱、消息收發及錯誤重連。

數據交互：將傳感器數據（濕度、光照、閥門狀態）打包為JSON上報；解析云端上下發的JSON指令，控制閥門門開關及更新濕度閾值。

4.與系統集成：關聯傳感器數據全局變量，調用繼電器控制函數，實現本地設備狀態與云端的同步。

需要注意：mqttconn s_mqtt_connection_params函數中參數要修改為4.1.2中創建設備的MQTT參數和訂閱發布主題。

#include "MQTTClient.h"
#include "cJSON.h"
#include "delay.h"
#include "do_dns.h"
#include "do_mqtt.h"
#include "mqtt_interface.h"
#include "sv.h"
#include "wiz_interface.h"
#include "wizchip_conf.h"
#include


#define MQTT_ETHERNET_MAX_SIZE (1024 * 2) // MQTT緩沖區最大大小

/* MQTT控制句柄 */
MQTTClient g_mqtt_client = {0};
Network g_mqtt_network = {0};
int g_mqtt_conn_status;
static uint8_t s_mqtt_run_status = CONN; // MQTT狀態機狀態

/* MQTT連接參數（替換為你的設備憑證） */
static mqttconn s_mqtt_connection_params = {
    .mqttHostUrl = "iot-06z009vm5y6jfwj.mqtt.iothub.aliyuncs.com",
    .server_ip =
        {
            0,
        },
    .port = 1883,
    .clientid = "k1zh33h3hte.IGAT|securemode=2,signmethod=hmacsha256,timestamp="
                "1752635274022|",
    .username = "IGAT&k1zh33h3hte",
    .passwd =
        "f04b7d14d10a981e0eb6248da38b52060ff443c3f4b825d01594dfaa7e5720c1",
    .pubtopic = "/sys/k1zh33h3hte/IGAT/thing/event/property/post",
    .subtopic = "/sys/k1zh33h3hte/IGAT/thing/service/property/set",
    .pubQoS = QOS0,
};

/* MQTT接收緩沖區（靜態） */
static char s_mqtt_received_msg[512] = {0};
static uint8_t s_mqtt_receive_flag = 0; // 新MQTT消息標志

/* MQTT消息/配置結構 */
MQTTMessage g_mqtt_pub_msg = {.qos = QOS0, .retained = 0, .dup = 0, .id = 0};
MQTTPacket_willOptions g_mqtt_will = MQTTPacket_willOptions_initializer;
MQTTPacket_connectData g_mqtt_conn_data = MQTTPacket_connectData_initializer;

/* 全局傳感器數據（與main.c共享） */
float g_humidity_value = 0.0f;      // 當前濕度
float g_light_intensity = 0.0f;     // 當前光照強度
uint8_t g_solenoid_valve_state = 0; // 電磁閥狀態（1:開啟, 0:關閉）

/* 濕度閾值（與main.c共享） */
extern int g_humidity_low_threshold;
extern int g_humidity_high_threshold;

/**
 * @brief 初始化MQTT客戶端
 * @param sn 套接字號
 * @param send_buf MQTT發送數據緩沖區
 * @param recv_buf MQTT接收數據緩沖區
 */
void mqtt_init(uint8_t sn, uint8_t *send_buf, uint8_t *recv_buf) {
  wiz_NetInfo network_info = {0};
  wizchip_getnetinfo(&network_info);

  // 將MQTT服務器域名解析為IP地址
  if (do_dns(send_buf, (uint8_t *)s_mqtt_connection_params.mqttHostUrl,
             s_mqtt_connection_params.server_ip)) {
    while (1)
      ; // DNS解析失敗時停機
  }

  // 初始化網絡和MQTT客戶端
  NewNetwork(&g_mqtt_network, sn);
  ConnectNetwork(&g_mqtt_network, s_mqtt_connection_params.server_ip,
                 s_mqtt_connection_params.port);
  MQTTClientInit(&g_mqtt_client, &g_mqtt_network, 1000, send_buf,
                 MQTT_ETHERNET_MAX_SIZE, recv_buf, MQTT_ETHERNET_MAX_SIZE);

  // 配置MQTT連接參數
  g_mqtt_conn_data.willFlag = 0;
  g_mqtt_conn_data.MQTTVersion = 4;
  g_mqtt_conn_data.clientID.cstring = s_mqtt_connection_params.clientid;
  g_mqtt_conn_data.username.cstring = s_mqtt_connection_params.username;
  g_mqtt_conn_data.password.cstring = s_mqtt_connection_params.passwd;
  g_mqtt_conn_data.keepAliveInterval = 30;
  g_mqtt_conn_data.cleansession = 1;
}

/**
 * @brief 解碼MQTT JSON消息（設置閾值/閥門狀態）
 * @param msg JSON消息負載
 */
void mqtt_json_decode(char *msg) {
  cJSON *root_json = cJSON_Parse(msg);
  if (!root_json) {
    printf("MQTT JSON parse failedrn");
    return;
  }

  // 從JSON中提取"params"對象
  cJSON *params_json = cJSON_GetObjectItem(root_json, "params");
  if (!params_json) {
    cJSON_Delete(root_json);
    return;
  }

  // 如果"Elect"字段存在，更新電磁閥狀態
  cJSON *valve_json = cJSON_GetObjectItem(params_json, "Elect");
  if (valve_json) {
    g_solenoid_valve_state = valve_json->valueint;
    if (g_solenoid_valve_state) {
      sv_open();
    } else {
      sv_close();
    }
  }

  // 如果"Low"/"High"字段存在，更新濕度閾值
  cJSON *low_threshold_json = cJSON_GetObjectItem(params_json, "Low");
  cJSON *high_threshold_json = cJSON_GetObjectItem(params_json, "High");
  if (low_threshold_json) {
    g_humidity_low_threshold = low_threshold_json->valueint;
  }
  if (high_threshold_json) {
    g_humidity_high_threshold = high_threshold_json->valueint;
  }

  // 確保閾值范圍有效（下限 <= 上限）
  if (g_humidity_low_threshold > g_humidity_high_threshold) {
    g_humidity_low_threshold = g_humidity_high_threshold - 1;
  }

  cJSON_Delete(root_json); // 釋放JSON對象
}

/**
 * @brief 接收MQTT消息的回調函數
 * @param md 消息數據（主題和負載）
 */
void mqtt_message_arrived(MessageData *md) {
  char topic_name[64] = {0};
  char msg_payload[512] = {0};

  // 提取主題和負載
  sprintf(topic_name, "%.*s", (int)md->topicName->lenstring.len,
          md->topicName->lenstring.data);
  sprintf(msg_payload, "%.*s", (int)md->message->payloadlen,
          (char *)md->message->payload);
  printf("MQTT recv: %s, %srnrn", topic_name, msg_payload);

  // 存儲消息并設置標志
  s_mqtt_receive_flag = 1;
  memset(s_mqtt_received_msg, 0, sizeof(s_mqtt_received_msg));
  memcpy(s_mqtt_received_msg, msg_payload, strlen(msg_payload));
}

/**
 * @brief 通過MQTT發布傳感器數據
 * @details 以JSON格式發送濕度、光照、閥門狀態和閾值
 */
void mqtt_post_properties(void) {
  char json_payload[256] = {0};

  // 將傳感器數據格式化為JSON負載
  int payload_len =
      snprintf(json_payload, sizeof(json_payload),
               "{"id":"123","version":"1.0","params":{"
               ""Elect":%d,"
               ""Humidity":%.1f,"
               ""light":%.0f,"
               ""Low":%d,"
               ""High":%d"
               "},"method":"thing.event.property.post"}",
               g_solenoid_valve_state, g_humidity_value, g_light_intensity,
               g_humidity_low_threshold, g_humidity_high_threshold);

  // 發布消息
  g_mqtt_pub_msg.payload = json_payload;
  g_mqtt_pub_msg.payloadlen = payload_len;
  MQTTPublish(&g_mqtt_client, s_mqtt_connection_params.pubtopic,
              &g_mqtt_pub_msg);
  printf("MQTT published: %s, %srnrn", s_mqtt_connection_params.pubtopic,
         json_payload);
}

/**
 * @brief MQTT狀態機（處理連接、訂閱和消息）
 */
void do_mqtt(void) {
  uint8_t ret;
  switch (s_mqtt_run_status) {
  case CONN: // 連接到MQTT服務器
    ret = MQTTConnect(&g_mqtt_client, &g_mqtt_conn_data);
    printf("Connecting to MQTT server: %d.%d.%d.%d:%drn",
           s_mqtt_connection_params.server_ip[0],
           s_mqtt_connection_params.server_ip[1],
           s_mqtt_connection_params.server_ip[2],
           s_mqtt_connection_params.server_ip[3],
           s_mqtt_connection_params.port);
    printf("Connection %srnrn", ret == SUCCESSS ? "success" : "failed");
    s_mqtt_run_status = (ret == SUCCESSS) ? SUB : ERR;
    break;

  case SUB: // 訂閱主題
    ret = MQTTSubscribe(&g_mqtt_client, s_mqtt_connection_params.subtopic,
                        s_mqtt_connection_params.pubQoS, mqtt_message_arrived);
    printf("Subscribing to %srn", s_mqtt_connection_params.subtopic);
    printf("Subscription %srnrn", ret == SUCCESSS ? "success" : "failed");
    s_mqtt_run_status = (ret == SUCCESSS) ? KEEPALIVE : ERR;
    break;

  case KEEPALIVE: // 維持連接并檢查消息
    if (MQTTYield(&g_mqtt_client, 30) != SUCCESSS) {
      s_mqtt_run_status = ERR;
      break;
    }
    // 繼續處理接收的消息
  case RECV: // 處理接收的消息
    if (s_mqtt_receive_flag) {
      s_mqtt_receive_flag = 0;
      mqtt_json_decode(s_mqtt_received_msg); // 解碼并處理消息
    }
    break;

  case ERR: // 處理錯誤（重試）
    printf("MQTT error! Reconnecting...rn");
    delay_ms(1000);
    s_mqtt_run_status = CONN; // 重試連接
    break;

  default:
    break;
  }
}


5.6 網頁控制

1.功能定位：提供Web服務接口，支持通過HTTP協議獲取設備狀態和控制參數。

2.核心功能：

解析HTTP 請求（支持 GET、POST方法）。

提供多個API端點：

根路徑/：返回網頁內容。

/api/sensor：以JSON格式返回傳感器數據（濕度、光照、閥門狀態、閾值）。

/api/threshold：接收POST請求更新濕度閾值。

3.數據交互：

讀取全局變量獲取傳感器狀態和閾值。

通過HTTP響應返回JSON格式數據。

解析POST請求中的JSON數據更新系統參數。

4.通信管理：

基于TCP狀態機管理連接生命周期（建立、數據傳輸、關閉）。

處理不同HTTP狀態碼（200、204、400、404）。

#include "cJSON.h"
#include "loopback.h"
#include "socket.h"
#include "web_page.h"
#include "wizchip_conf.h"
#include
#include
#include


/* 使用web_page.h中定義的HTTP_RESPONSE_404 */
#define DATA_BUF_SIZE 1024
#define STR(x) #x // 用于行號的字符串化宏

/* 全局傳感器數據（與main.c共享） */
extern float g_humidity_value;
extern float g_light_intensity;
extern uint8_t g_solenoid_valve_state;
extern int g_humidity_low_threshold;
extern int g_humidity_high_threshold;

/**
 * @brief HTTP請求行結構（方法、URI、版本）
 */
typedef struct {
  char method[16];  // 例如："GET"
  char uri[256];    // 例如："/api/sensor"
  char version[16]; // 例如："HTTP/1.1"
} HttpReqLine;

/**
 * @brief 從原始數據解析HTTP請求行
 * @param request 原始HTTP請求數據
 * @param req_line 存儲解析結果的輸出結構
 * @return 成功返回0，失敗返回-1
 */
static int http_parse_request_line(const char *request, HttpReqLine *req_line) {
  char buffer[1024];
  strncpy(buffer, request, sizeof(buffer));
  buffer[sizeof(buffer) - 1] = ''; // 確保字符串以空字符結尾

  // 查找第一行的結束符（"rn"或"n"）
  char *line_end = strstr(buffer, "rn");
  if (!line_end) {
    line_end = strstr(buffer, "n"); // 兼容Unix換行符
  }
  if (!line_end) {
    return -1; // 格式無效
  }
  *line_end = ''; // 截斷到第一行

  // 使用空格分割為方法、URI和版本
  char *method = strtok(buffer, " ");
  char *uri = strtok(NULL, " ");
  char *version = strtok(NULL, " ");

  if (!method || !uri || !version) {
    return -1; // 請求行不完整
  }

  // 將解析的值復制到結構中
  strncpy(req_line->method, method, sizeof(req_line->method) - 1);
  strncpy(req_line->uri, uri, sizeof(req_line->uri) - 1);
  strncpy(req_line->version, version, sizeof(req_line->version) - 1);

  return 0;
}

/**
 * @brief 發送帶有CORS頭的HTTP響應
 * @param sn 套接字號
 * @param status HTTP狀態碼（例如："200 OK"）
 * @param content_type MIME類型（例如："application/json"）
 * @param body 響應體內容
 */
static void send_http_response(uint8_t sn, const char *status,
                               const char *content_type, const char *body) {
  char response[512];
  int body_len = strlen(body);

  // 構建帶有CORS頭的響應
  sprintf(response,
          "HTTP/1.1 %srn"
          "Content-Type: %srn"
          "Access-Control-Allow-Origin: *rn"
          "Access-Control-Allow-Methods: GET, POST, OPTIONSrn"
          "Access-Control-Allow-Headers: Content-Typern"
          "Connection: closern"
          "Content-Length: %drn"
          "rn"
          "%s",
          status, content_type, body_len, body);

  // 發送完整響應
  send(sn, (uint8_t *)response, strlen(response));
}

/**
 * @brief 帶HTTP支持的TCP服務器回環測試
 * @param sn 套接字號
 * @param network_buf 網絡數據緩沖區
 * @param port 監聽端口
 * @return 成功返回1，失敗返回錯誤碼
 */
int32_t loopback_tcps(uint8_t sn, uint8_t *network_buf, uint16_t port) {
  int32_t ret;
  uint16_t recv_size = 0;
  uint16_t send_size = 0;

  switch (getSn_SR(sn)) {
  case SOCK_ESTABLISHED: // 連接已建立
    if (getSn_IR(sn) & Sn_IR_CON) {
      setSn_IR(sn, Sn_IR_CON); // 清除連接中斷標志
    }

    // 檢查接收數據
    if ((recv_size = getSn_RX_RSR(sn)) > 0) {
      if (recv_size > DATA_BUF_SIZE) {
        recv_size = DATA_BUF_SIZE; // 限制為緩沖區大小
      }

      // 讀取接收的數據
      ret = recv(sn, network_buf, recv_size);
      if (ret <= 0) {
        return ret; // 處理錯誤
      }
      recv_size = (uint16_t)ret;
      network_buf[recv_size] = ''; // 添加空終止符

      // 解析HTTP請求行
      HttpReqLine req_line;
      if (http_parse_request_line((char *)network_buf, &req_line) == 0) {
        printf("HTTP Method: %s, URI: %sn", req_line.method, req_line.uri);

        // 處理OPTIONS請求（CORS預檢）
        if (strcmp(req_line.method, "OPTIONS") == 0) {
          send_http_response(sn, "204 No Content", "text/plain", "");
          disconnect(sn);
          close(sn);
        }

        // 處理GET /（提供網頁）
        else if (strcmp(req_line.method, "GET") == 0 &&
                 strcmp(req_line.uri, "/") == 0) {
          uint16_t content_len = strlen(index_page);
          send_size = 0;
          while (strlen(index_page) != send_size) {
            ret = send(sn, (uint8_t *)index_page + send_size,
                       strlen(index_page) - send_size);
            if (ret < 0) {
              close(sn);
              return ret;
            }
            send_size += ret;
          }
          disconnect(sn);
          close(sn);
        }

        // 處理GET /api/sensor（返回傳感器數據）
        else if (strcmp(req_line.method, "GET") == 0 &&
                 strcmp(req_line.uri, "/api/sensor") == 0) {
          char sensor_json[128];
          sprintf(sensor_json,
                  "{"humi":%.1f,"light":%.0f,"sv":"%s","low":%d,"
                  ""high":%d}",
                  g_humidity_value, g_light_intensity,
                  g_solenoid_valve_state ? "ON" : "OFF",
                  g_humidity_low_threshold, g_humidity_high_threshold);

          send_http_response(sn, "200 OK", "application/json", sensor_json);
          disconnect(sn);
          close(sn);
        }

        // 處理POST /api/threshold（更新閾值）
        else if (strcmp(req_line.method, "POST") == 0 &&
                 strcmp(req_line.uri, "/api/threshold") == 0) {
          // 查找請求體（健壯解析）
          char *body_start = NULL;
          char *header_end = strstr((char *)network_buf, "rnrn");

          if (header_end) {
            body_start = header_end + 4; // 跳過"rnrn"
          } else {
            // 兼容Unix換行符
            header_end = strstr((char *)network_buf, "nn");
            if (header_end) {
              body_start = header_end + 2; // 跳過"nn"
            }
          }

          // 驗證請求體存在
          if (!body_start || body_start >= (char *)network_buf + recv_size) {
            send_http_response(
                sn, "400 Bad Request", "application/json",
                "{"success":false, "error":"Missing request body"}");
            disconnect(sn);
            close(sn);
            return 1;
          }

          // 解析JSON請求體
          cJSON *root_json = cJSON_Parse(body_start);
          if (!root_json) {
            send_http_response(
                sn, "400 Bad Request", "application/json",
                "{"success":false, "error":"Invalid JSON format"}");
            disconnect(sn);
            close(sn);
            return 1;
          }

          // 提取并驗證閾值
          cJSON *low_json = cJSON_GetObjectItem(root_json, "low");
          cJSON *high_json = cJSON_GetObjectItem(root_json, "high");

          if (cJSON_IsNumber(low_json) && cJSON_IsNumber(high_json)) {
            int new_low = low_json->valueint;
            int new_high = high_json->valueint;

            // 驗證范圍
            if (new_low < 0 || new_high > 100 || new_low >= new_high) {
              send_http_response(sn, "400 Bad Request", "application/json",
                                 "{"success":false, "error":"Invalid "
                                 "range (0-100, low < high)"}");
            } else {
              // 更新閾值
              g_humidity_low_threshold = new_low;
              g_humidity_high_threshold = new_high;
              printf("Thresholds updated: Low=%d, High=%dn", new_low,
                     new_high);

              send_http_response(sn, "200 OK", "application/json",
                                 "{"success":true}");
            }
          } else {
            send_http_response(sn, "400 Bad Request", "application/json",
                               "{"success":false, "error":"Missing 'low' "
                               "or 'high' parameters"}");
          }

          cJSON_Delete(root_json); // 釋放JSON對象
          disconnect(sn);
          close(sn);
        }

        // 處理未知請求
        else {
          send_http_response(sn, "404 Not Found", "text/html",
                             "

Page Not Found"); disconnect(sn); close(sn); } } else { printf("Failed to parse HTTP requestn"); send_http_response( sn, "400 Bad Request", "application/json", "{"success":false, "error":"Invalid request format"}"); disconnect(sn); close(sn); } } break; case SOCK_CLOSE_WAIT: // 關閉等待狀態 if ((ret = disconnect(sn)) != SOCK_OK) { return ret; } break; case SOCK_INIT: // 套接字已初始化，開始監聽 if ((ret = listen(sn)) != SOCK_OK) { return ret; } break; case SOCK_CLOSED: // 套接字已關閉，重新初始化 if ((ret = socket(sn, Sn_MR_TCP, port, 0x00)) != sn) { return ret; } break; default: break; } return 1; }

6 功能驗證

程序燒錄完畢，硬件連接完成如下圖所示：

硬件連接完畢，上電通過串口助手打印如下信息：

6.1 同步阿里云

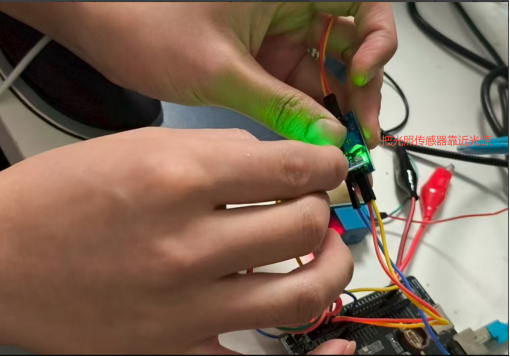

通過串口每5S采集一次數據發送到云平臺，當我們把光照傳感器逐漸靠近光源，光照值越來越大。此時土壤濕度傳感器未插入土壤，在空氣中檢測濕度小于30%RH，繼電器打開，開始澆灌。

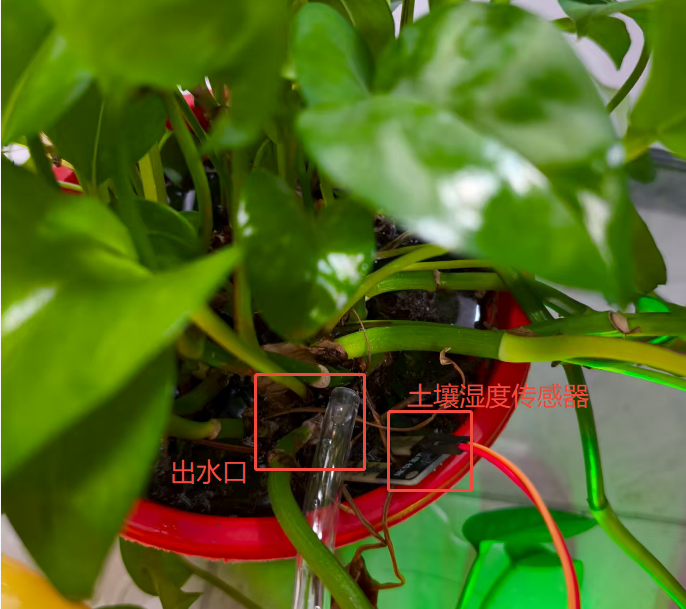

當我們把土壤濕度傳感器插入盆栽中，可以看到當濕度小于30%RH時自動開始灌溉，當濕度大于50%RH時停止灌溉。

當濕度小于30%RH時繼電器打開，開始澆灌，當濕度大于50%RH時繼電器關閉停止灌溉。

服務器下發指令控制繼電器開關，進而實現對澆灌啟停的控制。

6.2 網頁控制

通過網頁平臺不僅能實時監測農田環境數據，更可遠程靈活設定調控閾值，讓田間管理實現精準化、智能化調控。

7總結

該系統以W55MH32L-EVB為核心，通過MQTT連阿里云，采集土壤濕度、光照數據，實現水泵智能控制。支持自動與遠程調控，5秒采集一次，同時支持網頁修改濕度閾值，功能穩定，為智能灌溉提供有效方案。感謝大家的耐心閱讀！如果您在搭建過程中遇到硬件接線、阿里云配置或代碼調試問題，歡迎在評論區留言交流～ 覺得有幫助的話也請點贊收藏，您的支持是我分享的動力！

審核編輯 黃宇
