LM2750 是一款穩壓開關電容倍增器，可產生低噪聲輸出電壓。5V 輸出電壓選項 （LM2750-5.0） 可在 2.9V 至 5.6V 輸入范圍內提供高達 120 mA 的輸出電流，并在輸入電壓低至 2.7 V 時提供高達 40 mA 的輸出電流。還提供具有類似輸出電流能力的可調輸出電壓選項 （LM2750-ADJ）。LM2750 已采用 TI 的 10 引腳 WSON 封裝，該封裝具有出色的熱性能，可防止器件在幾乎所有額定工作條件下過熱。
*附件：lm2750.pdf

LM2750 非常適合空間受限的電池供電應用，只需要三個外部元件：一個輸入電容、一個輸出電容和一個飛行電容。建議使用小型、廉價的陶瓷電容器。這些電容器與 LM2750 的
1.7 MHz 固定開關頻率相結合，可產生低輸出電壓紋波，這對于需要低噪聲電源的系統來說是有益的。預調節可最大限度地減少輸入電流紋波，從而將輸入噪聲降低到可以忽略不計的水平。

嚴格控制的軟啟動功能限制了部件激活期間的浪涌電流。關斷會完全斷開負載與輸入的連接。輸出電流限制和熱關斷電路可在輸出短路或電流負載過大的情況下保護 LM2750 和其他連接設備。

特性

• 寬輸入電壓范圍：2.7 V 至 5.6 V
• 無電感解決方案：應用只需要三個小型陶瓷電容器
• 提供固定的5 V輸出和可調的輸出電壓選項
• 85% 峰值效率
  • 在鋰離子輸入范圍內（2.9 V 至 4.2 V）內平均效率為 70%
• 輸出電流高達 120 mA，電壓為 2.9 V ≤ V 在 ≤ 5.6 伏
  • 輸出電流高達 40 mA，電壓為 2.7 V ≤ V 在 ≤ 2.9 V
• 固定的1.7 MHz開關頻率，提供低噪聲、低紋波輸出信號
• 預調節可最大限度地減少輸入電流紋波，使電池線（V 在 ） 幾乎無噪音
• 關斷電源電流小于2 μA
• 具有出色功耗的微型 WSON 封裝：通常無需降額

參數

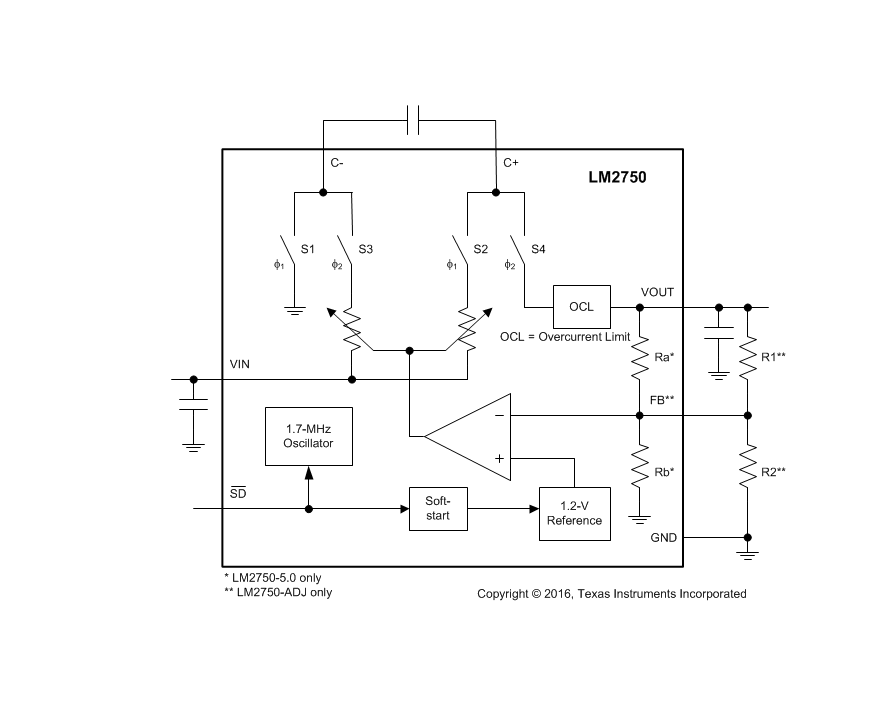

方框圖

?1. 核心特性?

• ?輸入電壓范圍?：2.7V至5.6V（LM2750-5.0和LM2750-ADJ均適用）。
• ?輸出能力?：
  • ? 固定5V輸出（LM2750-5.0） ?：
    • 2.9V ≤ VIN ≤ 5.6V時，輸出電流高達120mA；
    • 2.7V ≤ VIN ≤ 2.9V時，輸出電流限制為40mA。
  • ? 可調輸出（LM2750-ADJ） ?：
    • 輸出電壓范圍3.8V至5.2V，通過外部電阻分壓器編程（公式：VOUT = 1.23V × (1 + R1/R2)）。
• ?效率?：峰值效率85%（典型值），鋰離子輸入范圍（2.9V-4.2V）平均效率70%。
• ?開關頻率?：固定1.7MHz，降低輸出紋波和噪聲。
• ?封裝?：10引腳WSON（3mm×3mm），優異的熱性能，通常無需降額。

?2. 關鍵功能?

• ?預調節技術?：最小化輸入電流紋波，保持輸入線低噪聲。
• ?軟啟動?：限制啟動時的浪涌電流（典型500μs上升時間）。
• ?保護機制?：
  • ?電流限制?：輸出短路時限制電流至300mA（典型值）。
  • ?熱關斷?：結溫達150°C時觸發，冷卻至130°C恢復。
• ?關斷模式?：靜態電流<2μA，通過SD引腳控制（內部200kΩ下拉電阻）。

?3. 典型應用?

• ?LED驅動?：
  • ?LM2750-5.0?：串聯電阻控制LED電流（公式：ILED = (5V - VLED)/R）。
  • ?LM2750-ADJ?：反饋引腳（FB）調節主LED電流，改善多LED亮度一致性。
• ?其他應用?：手機SIM卡供電、音頻放大器電源、工業手持設備等。

?4. 設計要點?

• ?外部元件?：僅需3個陶瓷電容（輸入、輸出、飛跨電容），推薦低ESR型號（如X7R/X5R）。
  • ? 輸入電容（CIN） ?：≥1μF（IOUT≤60mA）或≥2μF（IOUT≤120mA）。
  • ? 飛跨電容（CFLY） ?：1μF（影響輸出電流能力）。
  • ? 輸出電容（COUT） ?：≥1μF（IOUT≤60mA）或≥2μF（IOUT≤120mA），低ESR以降低紋波。
• ?布局建議?：電容盡量靠近芯片，縮短走線；接地引腳連接大面積銅箔以優化散熱。

?5. 性能參數?

• ?輸出紋波?：典型值4mVp-p（COUT=10μF）或15mVp-p（COUT=2.2μF）。
• ?功耗?：最大772mW（VIN=5.6V, IOUT=120mA），需注意PCB散熱設計。
• ?工作溫度?：-40°C至85°C（環境溫度）。
