呼吸監測是評估人體健康狀況的關鍵手段，能早期預警感染、心衰、慢阻肺等疾病。然而，傳統呼吸傳感技術面臨兩大挑戰：人體呼出氣體相對濕度近100%，水汽會干擾壓電、電容、摩擦電等傳感機制的性能，而增加防水封裝層又會降低靈敏度并影響佩戴舒適性；此外，依賴外部電池供電的傳感器存在壽命短、發熱及化學污染等問題，制約了可穿戴設備的長期應用。

加州大學洛杉磯分校陳軍教授團隊開發出一種集成于口罩的自供電磁彈性傳感器網絡，通過巨磁彈性效應將呼吸氣流轉化為電信號。單個傳感器僅重3.2克，信噪比超過35分貝，響應時間低至80毫秒，可精準捕捉慢呼吸、快呼吸、咳嗽和噴嚏等模式。結合機器學習算法，該系統呼吸模式分類準確率達94.03%，并通過定制化手機應用實現實時診斷與醫療數據共享，為物聯網時代的個性化呼吸管理提供新方案。

系統設計與工作原理

研究團隊在口罩內表面部署了四個柔性磁彈性傳感器，構成空間監測網絡（圖1b）。每個傳感器采用雙層結構：磁機械耦合層（MC層）由含釹鐵硼納米磁體的柔性復合材料構成，磁感應層（MI層）為方形銅線圈（圖1c）。當呼出氣流壓迫MC層時，其內部微磁體鏈結構發生形變（圖1d），引發磁通密度變化（圖1f），通過電磁感應原理在銅線圈中生成電流。這種基于波動鏈模型的巨磁彈性效應（圖1e），使傳感器兼具高靈敏度和本征防水特性。整個系統集成了信號處理單元、藍牙模塊及機器學習算法，實現呼吸信號的無線采集與實時分析（圖1g）。

圖1：用于可穿戴呼吸監測的口罩磁彈性傳感器網絡概覽 (a) 磁彈性傳感器網絡附著于口罩的工作機制示意圖 (b) 口罩磁彈性傳感器網絡結構設計 (c) 柔性磁彈性傳感器結構 (d) 呼氣時柔性磁彈性傳感器結構變化示意圖 (e) 展示軟物質中巨磁彈性效應的波動鏈模型 (f) MC層壓縮/未壓縮狀態下的磁通密度分布圖（比例尺：0.5 cm） (g) 機器學習輔助呼吸傳感與監測系統示意圖

傳感器性能優化

通過力學模擬發現，傳感器在單點受壓時（如角落加載，圖2a）比中心均勻加載（圖2c）產生更顯著的磁通密度不對稱變化（圖2b,d），靈敏度提升約40%。團隊進一步優化MC層：當微磁體濃度達70%時，磁通密度變化達12.2毫特斯拉（圖2e），同時材料斷裂伸長率超550%（圖2f），兼顧機械柔性與信號強度。選用20匝銅線圈的MI層后（圖2g），傳感器輸出電壓/電流隨壓力線性增長（圖2h,i），在6千帕壓力下經歷5000次循環后信號穩定性仍超95%（圖2j）。

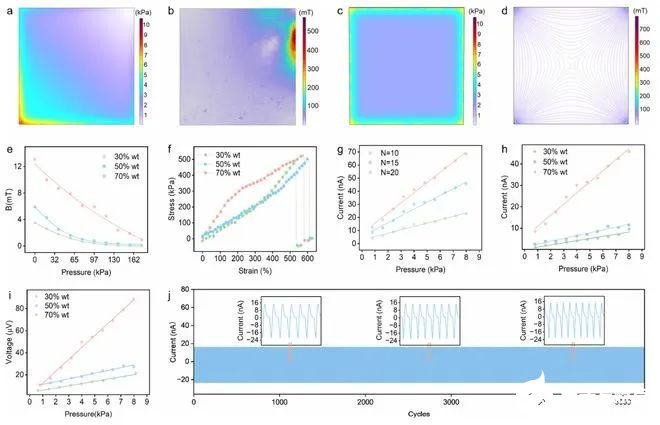

圖2：單柔性磁彈性傳感器的靈敏度、機械響應及穩定性特征 (a) 傳感器單角受力時的模擬應力分布 (b) 傳感器單角受力時的模擬磁通密度分布 (c) 傳感器中心受力時的模擬應力分布 (d) 傳感器中心受力時的模擬磁通密度分布 (e) 不同微磁體濃度下的磁彈性響應（隨壓力變化的磁通密度） (f) 不同微磁體濃度MC層的應力-應變曲線 (g) 不同匝數柔性線圈在壓縮應力下的電流輸出 (h) 不同壓縮應力下的開路電壓（VOC） (i) 不同壓縮應力下的短路電流（ISC） (j) 柔性磁彈性傳感器5000次循環穩定性測試

呼吸監測實戰表現

多物理場模擬顯示，口罩在呼吸壓力下呈中心梯度形變（圖3a,b），因此傳感器網絡布局于口罩內表面四角。測試中，傳感器在1-5赫茲頻率范圍內輸出電流隨頻率上升而增強（圖3c），響應時間在3赫茲時縮短至80毫秒，信噪比達35分貝（圖3d,e）。在濕潤環境下，電流峰峰值僅波動4%（圖3f,g），驗證其防水可靠性。實際應用中，網絡成功區分慢呼吸（低頻長波）、快呼吸（高頻短波）、咳嗽（單峰高幅）和噴嚏（雙峰脈沖）四種模式（圖3h），并量化了口罩內呼吸壓力的空間不對稱分布（圖3i）。

圖3：柔性磁彈性傳感器連續呼吸監測特性 (a) 呼吸沖擊力與口罩內部壓力分布的模擬（用于優化傳感器布局） (b) 呼吸壓力與口罩形變的三維模擬（用于傳感器布局優化） (c) 不同頻率下傳感器信號波形 (d) 響應時間隨應力頻率的變化關系 (e) 信噪比隨應力頻率的變化關系 (f) 快速呼吸時干/濕環境下的信號波形對比 (g) 干/濕環境輸出電流水平對比 (h) 傳感器采集的四種呼吸模式波形（左下位置）：慢呼吸、快呼吸、咳嗽、噴嚏 (i) 四種呼吸模式在口罩四個位置（左下、左上、右下、右上）的信號幅度差異

智能診斷與系統集成

基于支持向量機（SVM）的機器學習算法對1000余組呼吸信號進行訓練（圖4a），在四類呼吸模式識別中整體準確率達94.03%（圖4b）。該系統還能以97.33%準確率分類呼吸頻率，以86.66%準確率識別壓力強度（圖4c,d）。集成定制手機應用"Breathing Smart Manager"后（圖4f），用戶行走、奔跑時的呼吸狀態可實時可視化（圖4e），數據同步云端并支持一鍵分享至醫療端。

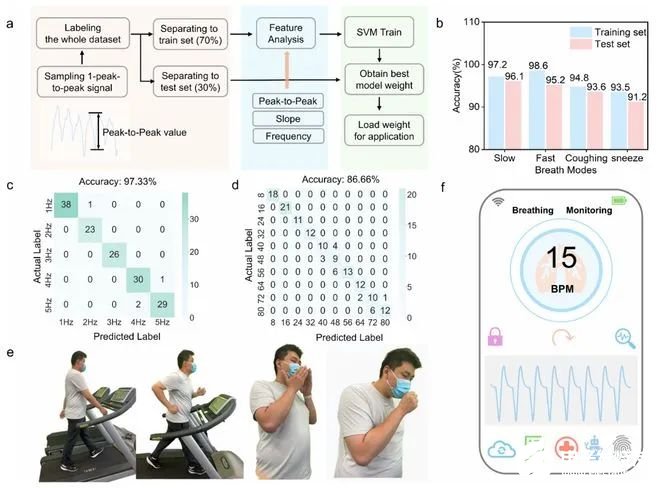

圖4：機器學習輔助口罩磁彈性傳感器網絡的實用呼吸監測 (a) 呼吸模式分類的機器學習流程：數據預處理→特征提取→模型訓練→評估 (b) 四類呼吸模式在訓練集/測試集的準確率分布 (c) 五類呼吸頻率識別的混淆矩陣 (d) 十類呼吸壓力強度的混淆矩陣 (e) 運動場景下的呼吸監測示例：1-行走（慢呼吸） 2-奔跑（快呼吸） 3-咳嗽 4-噴嚏（圖中人物為第一作者） (f) 移動呼吸監測系統：用戶界面實時顯示波形與結果

總結與展望

該研究首創的口罩集成磁彈性傳感網絡，攻克了傳統呼吸監測技術面臨的水汽干擾、舒適度不足與外部供能限制三大瓶頸。其自供電特性、94%的AI識別精度及輕量化設計（單傳感器3.2克），為居家遠程醫療和臨床連續監測提供了可擴展的解決方案。未來，這項技術有望成為物聯網健康管理的核心組件，推動呼吸系統疾病的個性化防控。
