單芯片解決方案，開啟全新體驗——W55MH32 高性能以太網單片機

W55MH32是WIZnet重磅推出的高性能以太網單片機，它為用戶帶來前所未有的集成化體驗。這顆芯片將強大的組件集于一身，具體來說，一顆W55MH32內置高性能Arm? Cortex-M3核心，其主頻最高可達216MHz；配備1024KB FLASH與96KB SRAM，滿足存儲與數據處理需求；集成TOE引擎，包含WIZnet全硬件TCP/IP協議棧、內置MAC以及PHY，擁有獨立的32KB以太網收發緩存，可供8個獨立硬件socket使用。如此配置，真正實現了All-in-One解決方案，為開發者提供極大便利。

在封裝規格上，W55MH32 提供了兩種選擇：QFN100和QFN68。

W55MH32L采用QFN100封裝版本，尺寸為12x12mm，其資源豐富，專為各種復雜工控場景設計。它擁有66個GPIO、3個ADC、12通道DMA、17個定時器、2個I2C、5個串口、2個SPI接口（其中1個帶I2S接口復用）、1個CAN、1個USB2.0以及1個SDIO接口。如此豐富的外設資源，能夠輕松應對工業控制中多樣化的連接需求，無論是與各類傳感器、執行器的通信，還是對復雜工業協議的支持，都能游刃有余，成為復雜工控領域的理想選擇。同系列還有QFN68封裝的W55MH32Q版本，該版本體積更小，僅為8x8mm，成本低，適合集成度高的網關模組等場景，軟件使用方法一致。更多信息和資料請進入http://www.w5500.com/網站或者私信獲取。

此外，本W(wǎng)55MH32支持硬件加密算法單元，WIZnet還推出TOE+SSL應用，涵蓋TCP SSL、HTTP SSL以及 MQTT SSL等，為網絡通信安全再添保障。

為助力開發者快速上手與深入開發，基于W55MH32L這顆芯片，WIZnet精心打造了配套開發板。開發板集成WIZ-Link芯片，借助一根USB C口數據線，就能輕松實現調試、下載以及串口打印日志等功能。開發板將所有外設全部引出，拓展功能也大幅提升，便于開發者全面評估芯片性能。

若您想獲取芯片和開發板的更多詳細信息，包括產品特性、技術參數以及價格等，歡迎訪問官方網頁：http://www.w5500.com/，我們期待與您共同探索W55MH32的無限可能。

第二十章 W55MH32 WOL示例

本篇文章，我們將詳細介紹如何在W55MH32芯片上面實現網絡喚醒（Wake-on-LAN）功能。

該例程用到的其他網絡協議，例如 DHCP，請參考相關章節。有關W55MH32的初始化過程，也請參考Network Install章節，這里將不再贅述。

1 WOL簡介

WOL即網絡喚醒（Wake-on-LAN）是一種用于通過網絡遠程喚醒計算機的網絡標準協議。它允許通過發送特定的網絡數據包（即“魔術包”）來喚醒處于休眠或關機狀態的設備。

2 WOL特點

簡單性：WOL的核心是魔術包（Magic Packet），其格式非常簡單且固定。魔術包由102個字節組成，前6

個字節固定為0xFF，后續是目標設備的MAC地址重復16次。

設備待機喚醒：WOL允許設備在不使用時進入低功耗狀態，如待機、休眠或關機狀態。當有遠程喚醒需求時

設備能夠通過接收魔術包快速恢復到正常運行狀態，滿足用戶的使用需求。

廣播機制：魔術包通常是通過UDP廣播的形式發送，即使設備的IP地址未知或存在多臺設備，也能通過廣播包找到目標設備。

安全性高：WOL協議基于 MAC地址來識別目標設備，只有當魔術包中包含的 MAC地址與網卡自身的 MAC地

址匹配時，設備才會被喚醒。

3 WOL應用場景

接下來，我們了解下在W55MH32上，可以使用WOL協議完成哪些操作及應用呢？

遠程喚醒嵌入式設備：設備在待機狀態時，通過網絡喚醒恢復工作狀態，如工業設備和智能家居設備。

智能網關與家庭自動化：通過魔術包喚醒智能家居網關設備，實現控制和管理。

網絡設備批量喚醒：管理員通過 WOL技術批量喚醒多個設備進行維護和升級。

低功耗 IoT設備喚醒：IoT設備在低功耗模式下被喚醒執行任務，延長電池壽命。

嵌入式系統遠程管理：設備在遠程環境中被喚醒進行配置、管理或故障排除。目標設備匹配，則該設備將執

行喚醒操作，恢復到活動狀態。

4 WOL協議基本工作流程

1.開啟 WOL功能：被喚醒設備需要在 BIOS中開啟 WOL功能，或者在操作系統中啟用此功能，確保網絡接口卡支持并啟用了 WOL。

2.開啟 UDP Socket：被喚醒設備通常需要開啟一個 UDP Socket監聽端口，用于接收來自網絡的魔術包（Magic Packet）。

3.接收魔術包：當設備接收到一個符合標準的魔術包時，魔術包中包含了目標設備的 MAC地址，設備通過比對 MAC地址來判斷是否應該被喚醒。

4.喚醒操作：如果魔術包中的 MAC地址與目標設備匹配，則該設備將執行喚醒操作，恢復到活動狀態。

5實現過程

接下來，我們?cè)?W55MH32上實現WOL遠程喚醒測試。

注意：測試實例需要PC端和W55MH32處于同一網段。

wol_run()函數用于處理與UDP Socket相關的操作，以監聽和處理網絡喚醒魔術包。這個函數需要主循環中調用，如下所示：

while (1)
{
   wol_run(SOCKET_ID, ethernet_buf, local_port);
}

wol_run()函數內容如下：

/**
* @brief  Wake on Lan run function
* @param  sn: Socket number
* @param  buf: ethernet buffer pointer
* @param  local_port: Local port
* @return none
**/
void wol_run(uint8_t sn, uint8_t *buf, uint16_t local_port)
{
   switch (getSn_SR(sn))
   {
   case SOCK_UDP:
       if (getSn_IR(sn) & Sn_IR_RECV)
       {
           setSn_IR(sn, Sn_IR_RECV);
       }
       if (getIR() & IR_MP) // Received WOL Magic packet based on UDP.
       {
           printf("get wake on linern");
           setIR(0x10);
       }
       break;
   case SOCK_CLOSED:
       setIMR(IM_IR4); // Open WOL magic pack interrupt
       setMR(MR_WOL);  // Receive WOL packets
       socket(sn, Sn_MR_UDP, local_port, 0);
       printf("%d:Opened, UDP WOL, port [%d]rn", sn, local_port);
       break;
   }
}

wol_run需要傳入3個參數，分別是socket號，socket緩存以及源端口號。

wol_run()函數通過不斷檢查socket狀態，當socket處于SOCK_CLOSED狀態時，會創建一個UDP模式的socket，并開啟WOL功能以及中斷，當socket處于SOCK_UDP模式時，只需不斷的監聽中斷寄存器，當W55MH32收到魔法包時，IR寄存器的MP位(0x10)生效，此時可以進行喚醒操作。

6運行結果

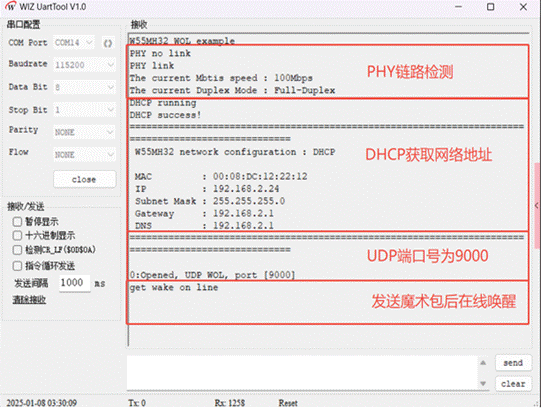

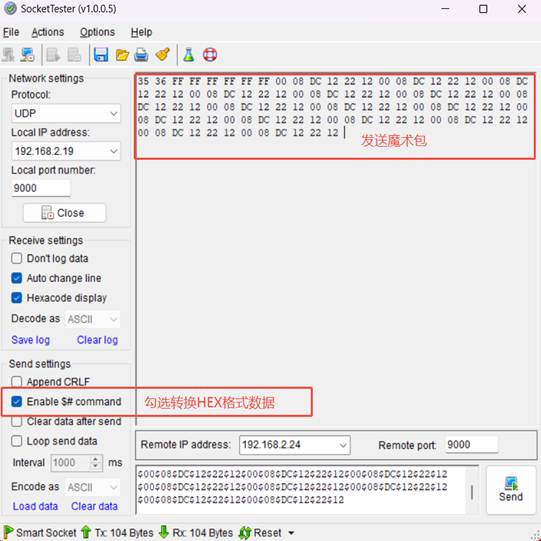

燒錄例程運行后，首先進行了PHY鏈路檢測，然后通過DHCP設置網絡信息，通過網絡調試助手發送魔術包實現遠程喚醒。使用sockettest網絡助手發送hex格式數據需要勾選Enable $# command選項在每個數據前面加上$符號，注意不能有空格，空格會被轉換為0X20。

注：（若使用其他網絡調試助手發送HEX格式即可）

如下圖所示：

7總結

本文講解了如何在 W55MH32芯片上實現網絡喚醒（WOL）功能，通過實戰例程展示了從設置 UDP Socket監聽魔術包到接收并處理魔術包實現設備喚醒的完整過程。文章詳細介紹了 WOL的概念、特點、應用場景、基本工作流程，幫助讀者理解其在遠程設備管理和節能方面的實際應用價值。

下一篇文章將聚焦 Low Power模式，解析調節PHY速率的方法，根據場景調節不同的 PHY速率以達成低功耗目標，敬請期待！
