安信可離線語音模組 VC-01、VC-02 系列教程 【快速上手篇】

在上一篇文章中對離線語音模組和安信可VC-01和VC-02系列有了一個簡要的認知， 那么在本篇文章中將帶著大家快速上手VC-01和VC-02系列(本文章采用VC-02-Kit進行演示)。

本篇內容主要包括VC-02-Kit的引腳介紹、出廠固件的默認功能演示和出廠固件的燒錄工具的使用。

VC-02-Kit引腳介紹和原理圖分析

點擊添加圖片描述（最多60個字）

先簡要介紹一下VC-02-Kit的引腳布局。右上角的部分是預留的JTAG下載接口排母。如果使用UART下載，可以忽略這一部分（在設計最小系統板時，若不使用JTAG，也可以不引出這些引腳）。

右下角的DAC_L和DAC_R是預留的左右聲道輸出功能（目前不支持，可以忽略）。

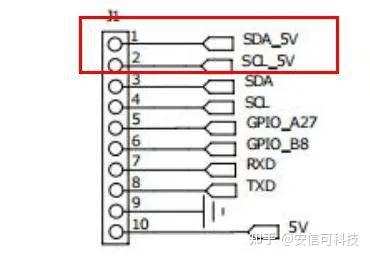

主要關注背面視圖左側的引腳部分。左上角是I2C 5V和I2C 3V3的通訊端口。

需要注意的是，不同電平的I2C引腳不能連接在一起（針對VC-01-Kit及其模組，VC-02-Kit中的5V I2C引腳不可用 使用萬用表通斷檔測量時，這些引腳與模組上的任意管腳沒有實際連接 ）。

再往下是IOB8、IOA27、RX1和TX1。并非所有引腳功能都是固定的，部分引腳支持IO復用，可以將當前的IO口復用為其他功能，例如PWM輸出或串口數據。

建議在查看左側引腳時，結合原理圖和安信可語音開放平臺中的引腳設定，以免造成混淆。

點擊添加圖片描述（最多60個字）

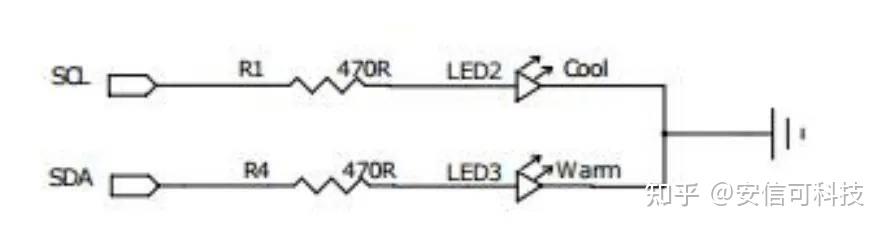

SCL 和 SDA則是正常連接。 并且在開發板上分別連接了兩個LED燈做普通的IO功能使用。

點擊添加圖片描述（最多60個字）

SCL和SDA在安信可語音開發平臺中的引腳如下所示 （安信可語音開放平臺將會在下一章節中介紹和使用）

點擊添加圖片描述（最多60個字）

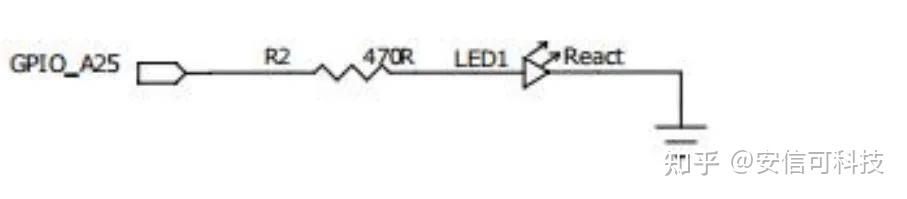

開發板上未引出的還有一個IO25 和IO26， IO25 被用作了點亮開發板上的React LED（如下所示）。

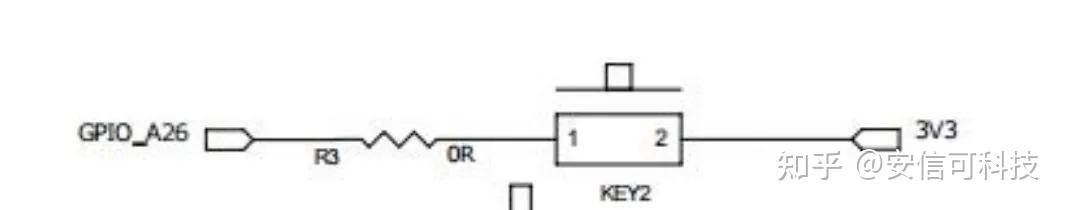

IO26則被用作了開發板上的自定義按鍵。

點擊添加圖片描述（最多60個字）

點擊添加圖片描述（最多60個字）

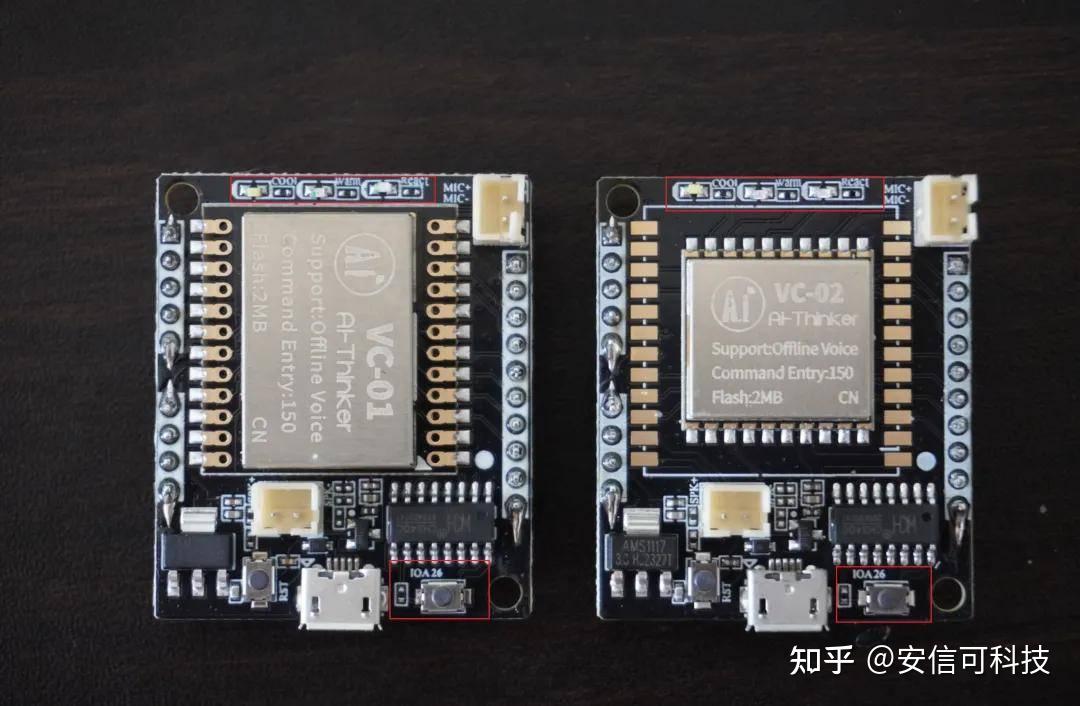

如下圖所示（開發板上位置）：

點擊添加圖片描述（最多60個字）

IO27 則作為常規的功能引出。最后還剩余一個IOB8，但是IOB8并沒有在安信可語音開放平臺中找到對PIN的控制功能。 猜測這個GPIO可能是GPIOA28， 默認在開放平臺中被拉低。 至此自定義的5個GPIO口已經介紹完畢。

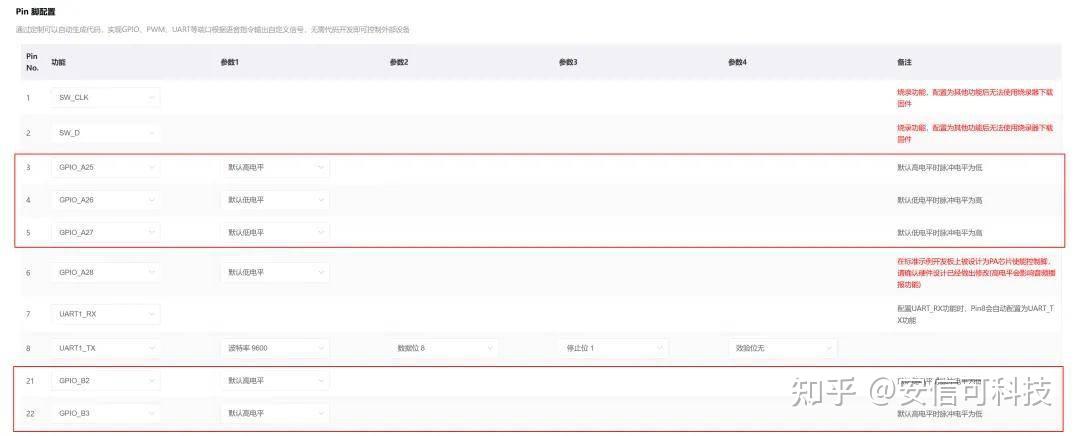

對應安信可語音開放平臺的下述GPIO：

點擊添加圖片描述（最多60個字）

出廠固件燒錄和測試

在這個章節將演示使用UART的方式對VC-02-Kit的出廠固件進行燒錄和測試, 如果僅僅想做測試使用，可以不需要進行下述步驟， 因?yàn)殚_(kāi)發板默認出廠已經燒錄了固件。

首先需要下載串口燒錄工具

點擊添加圖片描述（最多60個字）

下載官方的固件， 這里的出廠固件分別有中文和英文版本， 可以根據自己的需求進行下載。

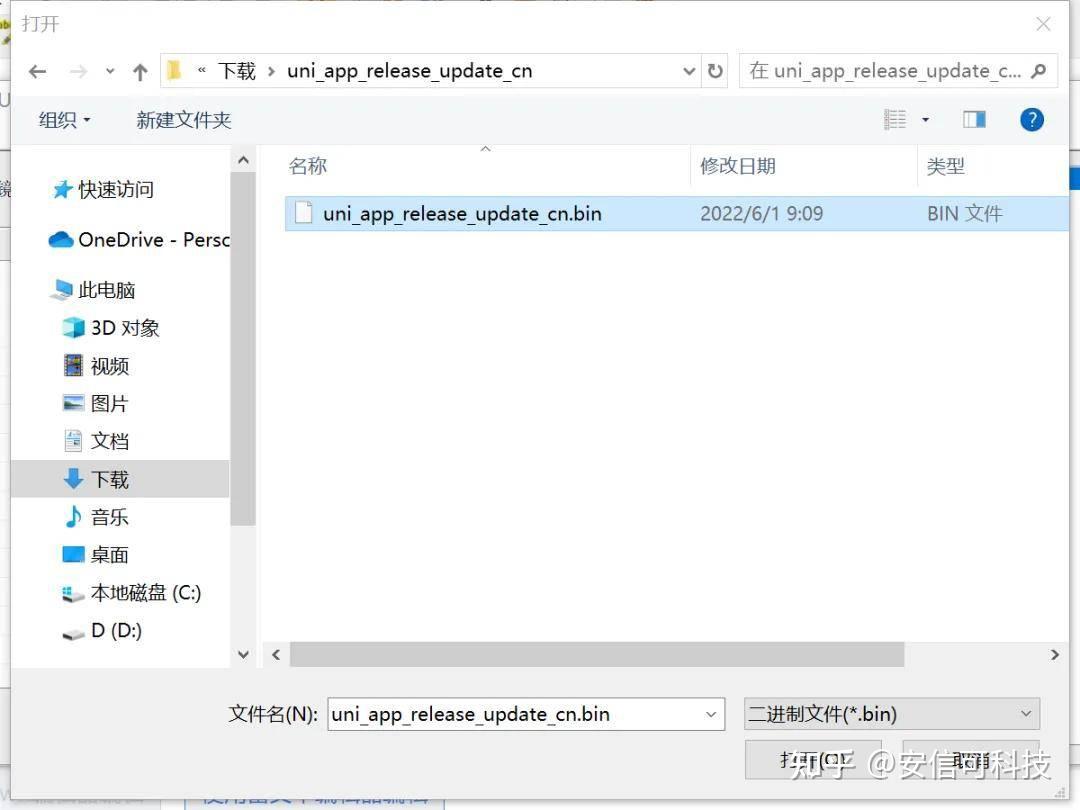

將開發板使用Micro-usb連接到電腦上， 由于開發板已經板載了CH340芯片，所以并不需要使用燒錄工具（USB-ttl）。 在燒錄工具的選擇處選擇好需要燒錄的固件信息。

點擊添加圖片描述（最多60個字）

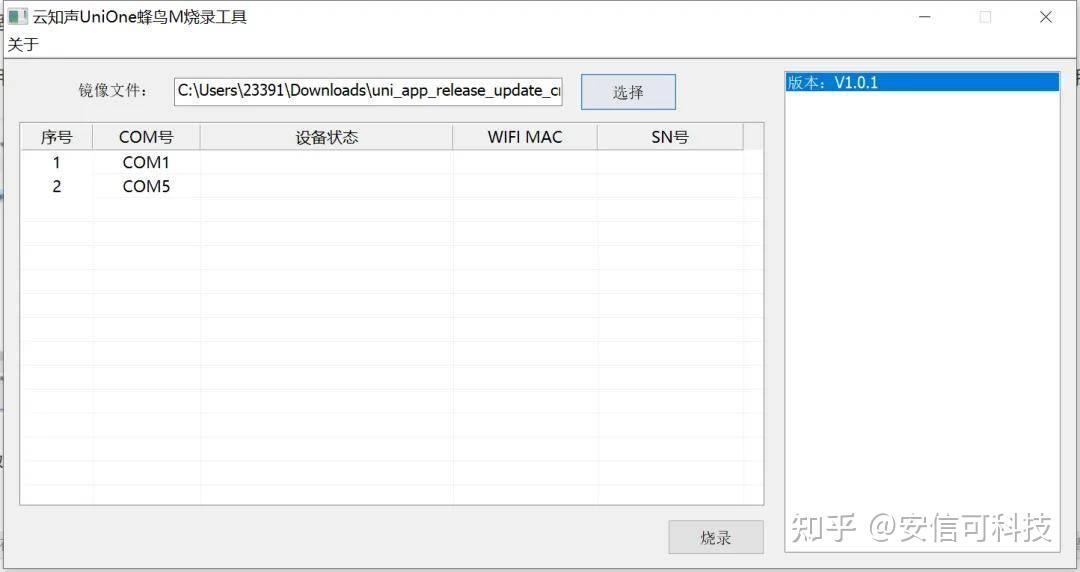

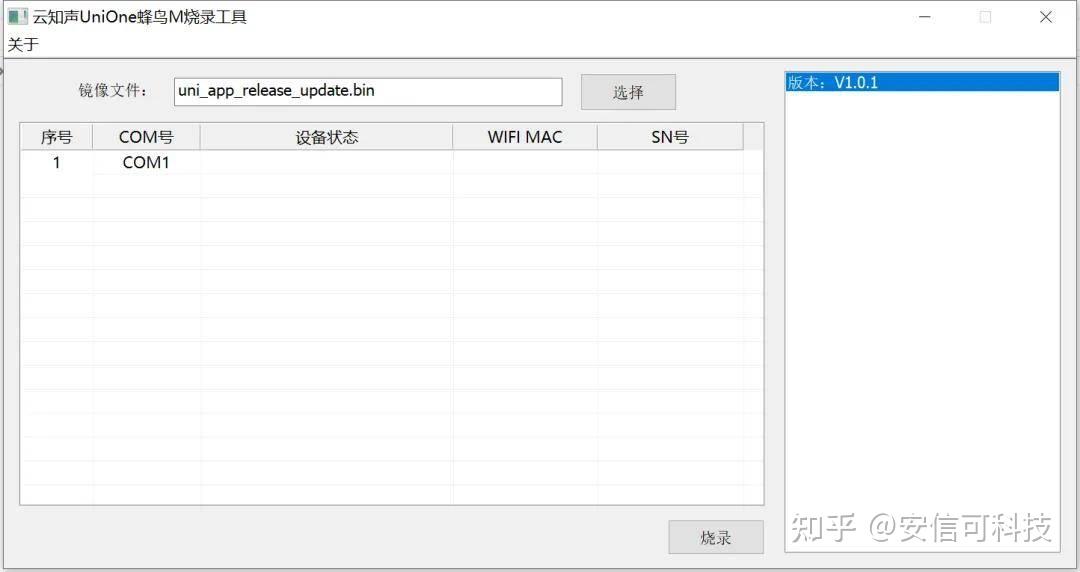

選擇成功的界面如下所示

點擊添加圖片描述（最多60個字）

點擊燒錄按鈕，對固件進行燒錄。（注意：在燒錄的時候盡量保持少量的串口連接到電腦上， 當前的燒錄工具會一個一個的嘗試發送數據進行燒錄）。

點擊添加圖片描述（最多60個字）

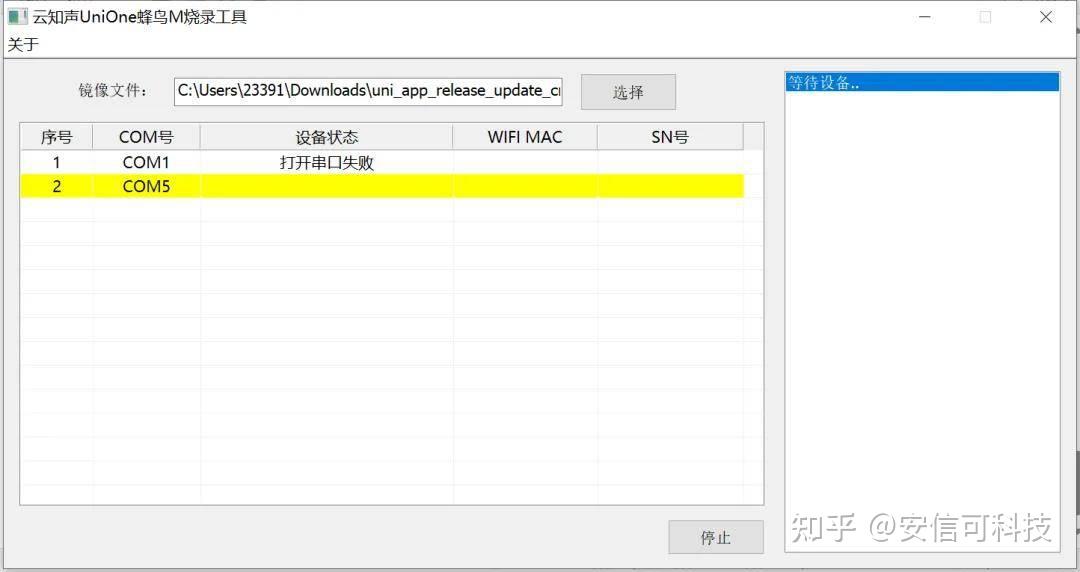

此時已經進入等待狀態， 按下開發板左側的reset按鍵。

點擊添加圖片描述（最多60個字）

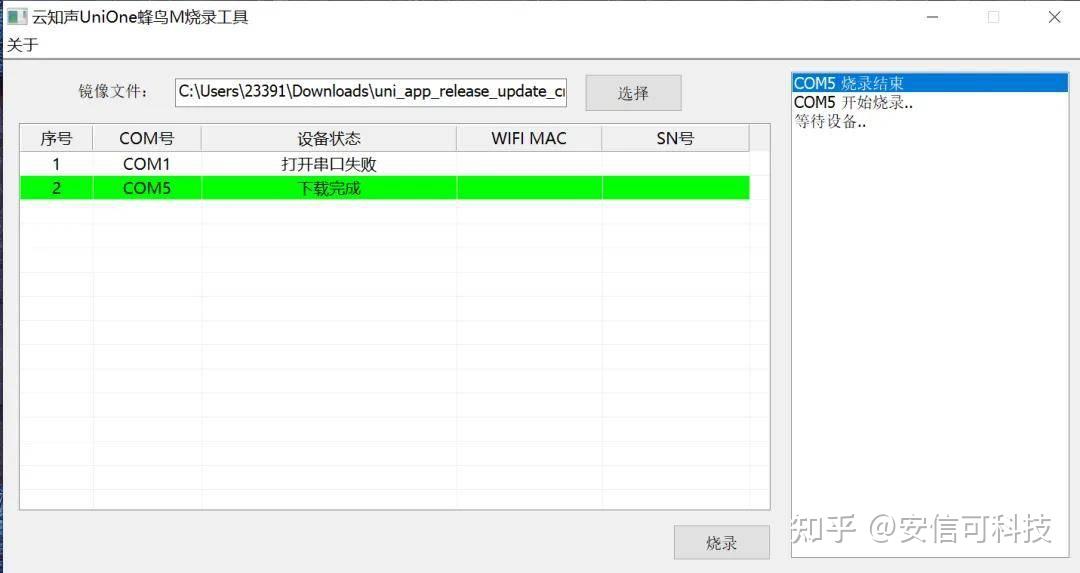

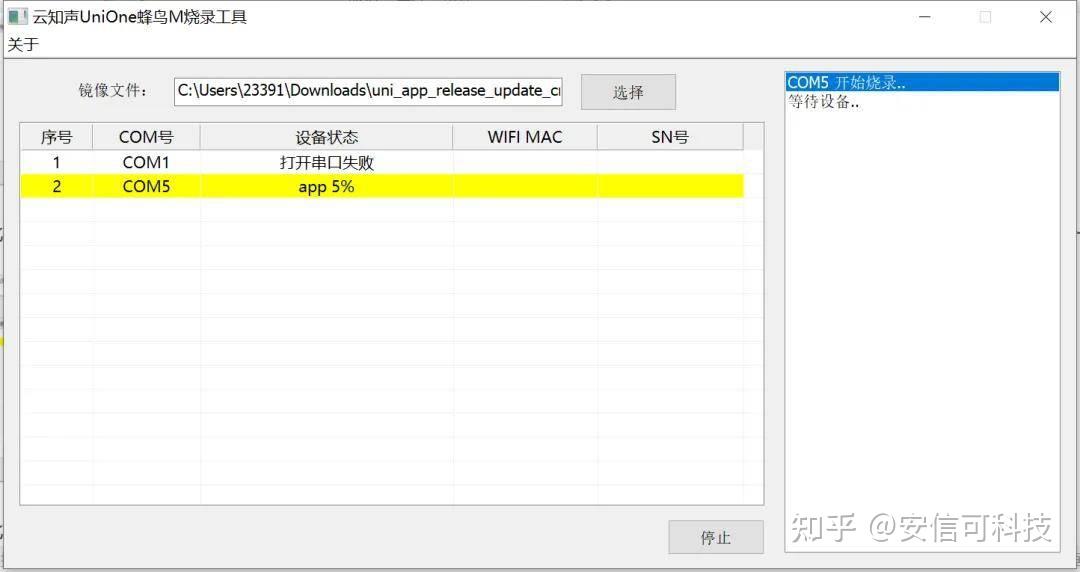

程序開始燒錄，然后等待程序燒錄完成！

點擊添加圖片描述（最多60個字）

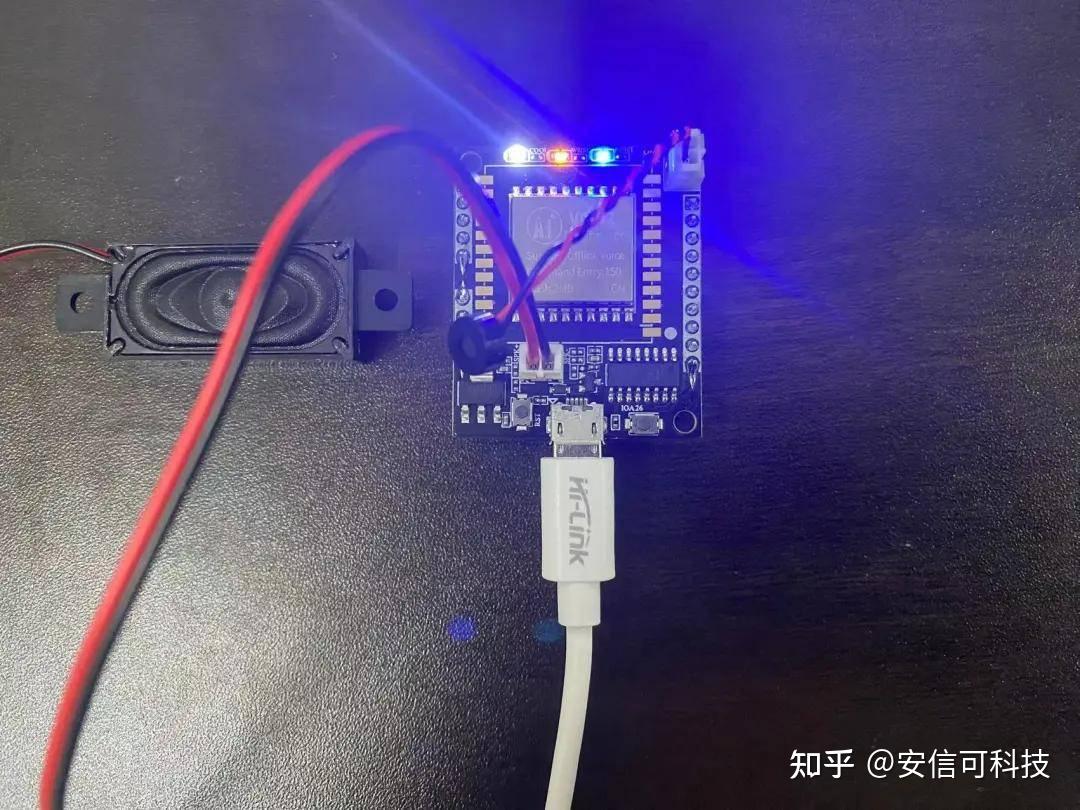

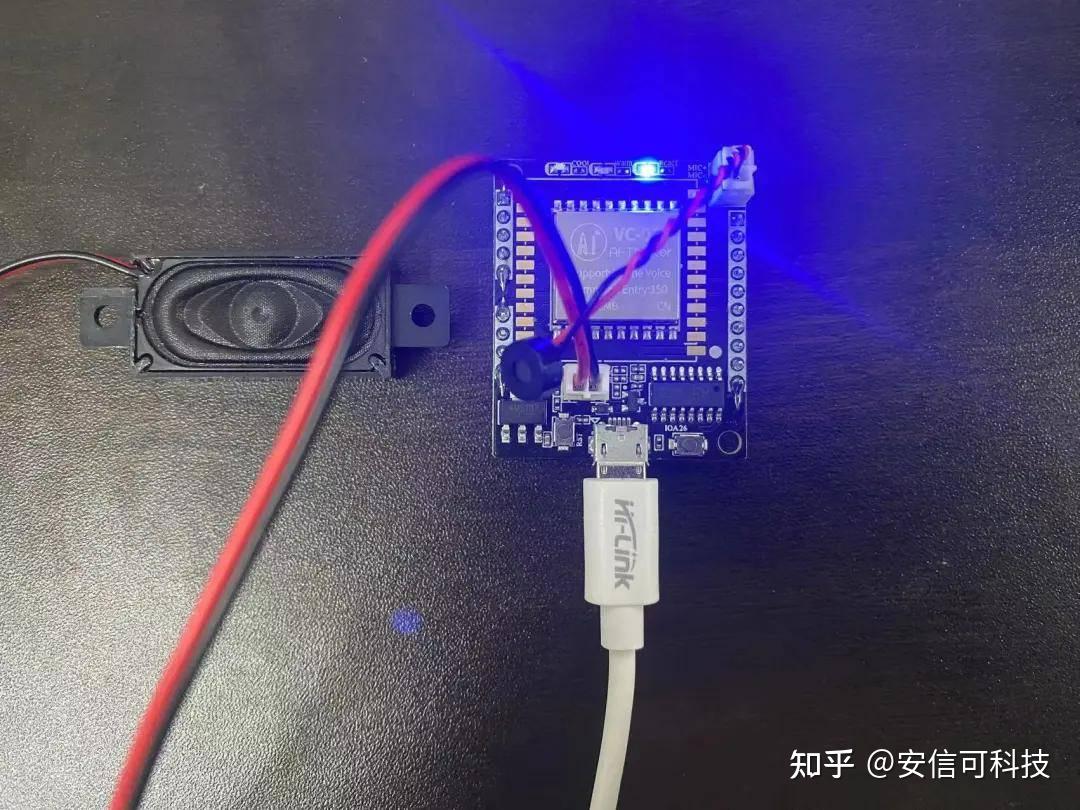

燒錄完成后可以使用"你好，小安"來喚醒開發板， 它會回復 "主人你說 ”，同時進入喚醒狀態，保持React 藍色LED燈點亮。

點擊添加圖片描述（最多60個字）

使用語音命令打開冷光，冷色燈光已經開啟。

使用語音命令打開暖光， 暖色燈光已經開啟。

點擊添加圖片描述（最多60個字）

同時在喚醒狀態下，可以使用語音命令關閉冷光和關閉暖光來控制燈光的熄滅。 也可以用語音命令退下來退出喚醒模式。

下期再見~
