概述

STM32C011 系列微控制器內置 Flash 存儲器，支持程序存儲與數據保存，具備頁面擦除、雙字寫入、讀寫保護等功能。本文將簡要介紹 STM32C011 的 Flash 結構與特性，并通過實際代碼示例，講解 Flash 的擦除、寫入與讀取等基本操作。

最近在弄ST的教程，需要樣片的可以加群申請：615061293/925643491 。

硬件準備

首先需要準備一個開發板，這里我準備的是自己繪制的開發板，需要的可以進行申請。主控為STM32C011F4P6

視頻教學

https://www.bilibili.com/video/BV1KTBtY4EpD

樣品申請

https://www.wjx.top/vm/OhcKxJk.aspx#

源碼下載

https://download.csdn.net/download/qq_24312945/90228577

參考程序

https://github.com/CoreMaker-lab/STM32C011_TSSOP20

https://gitee.com/CoreMaker/STM32C011_TSSOP20

生成STM32CUBEMX

用STM32CUBEMX生成例程，這里使用MCU為STM32C011F4P6。配置時鐘樹，配置時鐘為48M。

串口配置

查看原理圖，PA0和PA1設置為開發板的串口。

配置串口，速率為115200。

堆棧設置

若無法正常運行需要修改優化等級。

串口重定向

打開魔術棒，勾選MicroLIB

在main.c中，添加頭文件，若不添加會出現 identifier "FILE" is undefined報錯。

/* USER CODE BEGIN Includes */
#include "stdio.h"
/* USER CODE END Includes */

函數聲明和串口重定向：

/* USER CODE BEGIN PFP */
int fputc(int ch, FILE *f){
    HAL_UART_Transmit(&huart1 , (uint8_t *)&ch, 1, 0xFFFF);
    return ch;
}
/* USER CODE END PFP */

FLASH

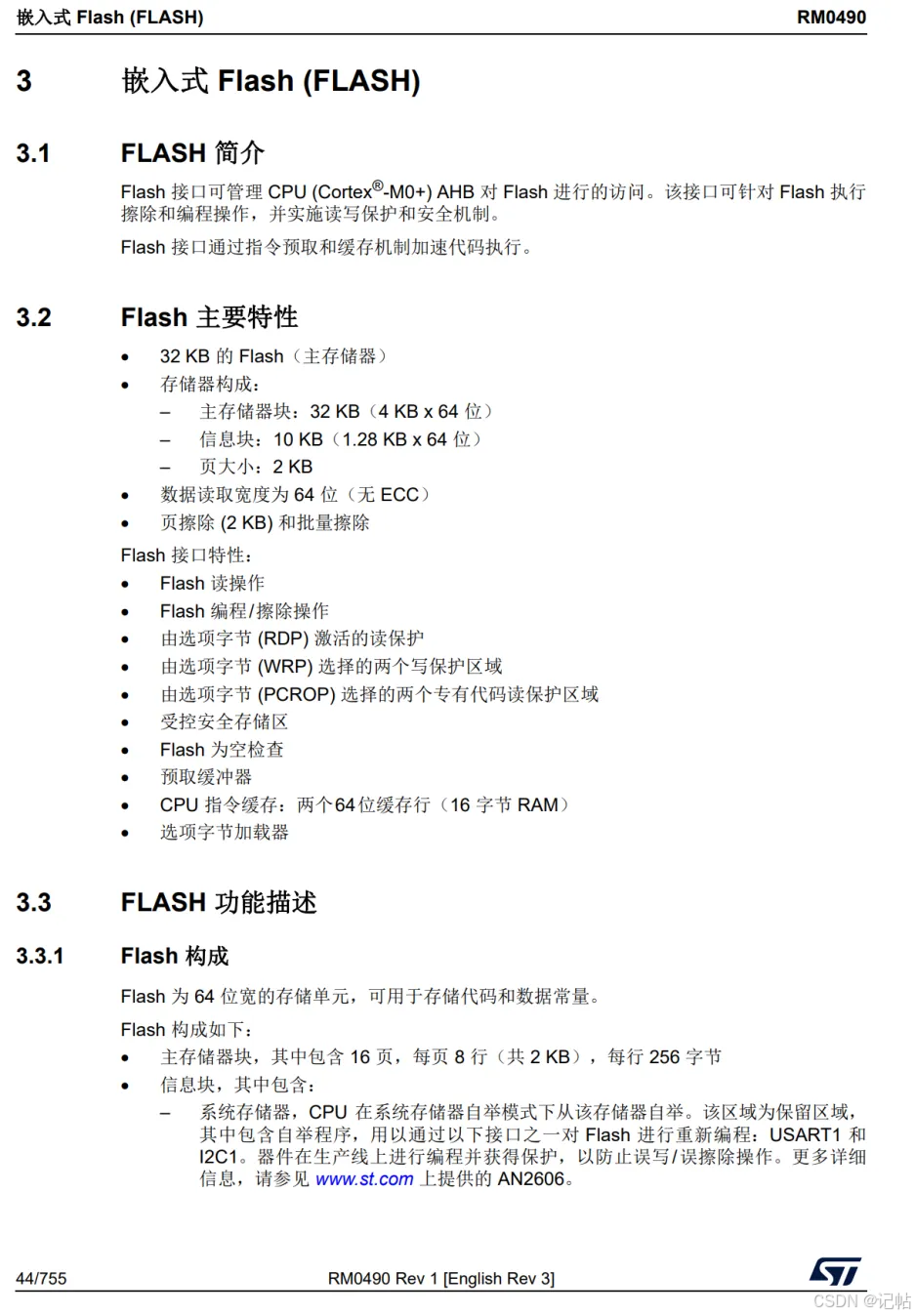

STM32C011 的嵌入式 Flash 通過 AHB 總線與 Cortex-M0+ CPU 連接，支持訪問、擦除和編程操作。

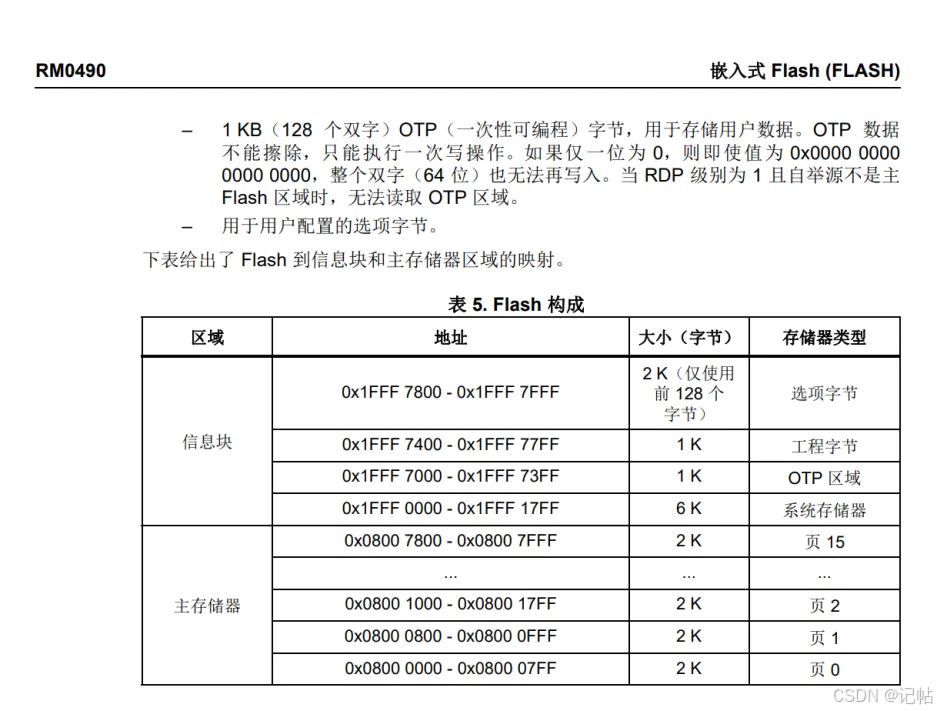

Flash 構成：
● 存儲單元：Flash 單元為 64 位寬，用于存儲代碼及數據。
● 主存儲器結構：
○ 共 16 頁，每頁大小為 2 KB，總計 32 KB。
● 信息塊區域：
○ 包括選項字節（2 KB）、工程字節（1 KB）、OTP（1 KB）及系統存儲器（6 KB）。

要向 FLASH 寫入數據，需要依次完成以下四個步驟：

解鎖 FLASH
擦除 FLASH
寫入 FLASH
鎖定 FLASH 需要注意，F(xiàn)LASH 的擦除只能按頁或整塊進行。 STM32C011F4P6 的 FLASH 容量為 16 KB，共分為 8 頁，每頁大小為 2 KB。我們可以將數據寫入第 7 頁，其地址范圍為 0x08003800 - 0x08003FFF。單次寫入的單位為 64 位（8 字節）。

數據初始化

● WriteFlashData：
○ 這是一個待寫入的 64 位數據數組，包含 3 個雙字（64 位）數據。
○ 每個元素的大小是 8 字節，總計 24 字節的數據。
● addr 和 Page：
○ addr 是目標地址，表示從 Flash 的第 7 頁（Page 7）開始寫入。
○ STM32 的 Flash 以 2 KB 為一頁，因此第 7 頁的起始地址是 0x08003800。

/* USER CODE BEGIN 0 */
uint64_t WriteFlashData[3] = {0x1111222233334444,0x5555666677778888,0x9999AAAABBBBCCCC};//數據

uint32_t addr = 0x08003800;//page 7
uint32_t        Page = 7;

void PrintFlashTest(uint32_t L,uint32_t Page);
void WriteFlashTest(uint32_t L,uint64_t Data[],uint32_t Page,uint32_t addr);

/* USER CODE END 0 */

FLASH 讀寫

/* USER CODE BEGIN 4 */
/* FLASH 寫入程序 */
void WriteFlashTest(uint32_t L, uint64_t Data[], uint32_t Page, uint32_t addr)
{
    uint32_t i = 0;
    uint32_t PageError = 0;

    // 1/4 解鎖 FLASH
    if (HAL_FLASH_Unlock() != HAL_OK)
    {
        printf("Error: Failed to unlock FLASH.n");
        return;
    }

    // 2/4 初始化擦除結構體并擦除指定頁
    FLASH_EraseInitTypeDef FlashSet;
    FlashSet.TypeErase = FLASH_TYPEERASE_PAGES; // 擦除類型：頁擦除
    FlashSet.Page = Page;                       // 頁索引
    FlashSet.NbPages = 1;                       // 一次擦除 1 頁

    if (HAL_FLASHEx_Erase(&FlashSet, &PageError) != HAL_OK)
    {
        printf("Error: Failed to erase FLASH. PageError: %dn", PageError);
        HAL_FLASH_Lock();
        return;
    }
    printf("FLASH Page %u erased successfully.n", Page);

    // 3/4 將數據寫入指定地址
    for (i = 0; i < L; i++)
    {
        if (HAL_FLASH_Program(TYPEPROGRAM_DOUBLEWORD, addr + 8 * i, Data[i]) != HAL_OK)
        {
            printf("Error: FLASH program failed at address 0x%08X.n", addr + 8 * i);
            HAL_FLASH_Lock();
            return;
        }
    }
    printf("FLASH programming completed successfully.n");

    // 4/4 鎖住 FLASH
    HAL_FLASH_Lock();
}


/* FLASH 讀取并打印程序 */
void PrintFlashTest(uint32_t L, uint32_t addr)
{
    uint32_t i = 0;
    uint64_t data = 0;

    printf("Reading FLASH data from address 0x%08X:n", addr);

    for (i = 0; i < L; i++)
    {
        data = *(__IO uint64_t *)(addr + i * 8); // 按 64 位讀取數據
                printf("Address: 0x%08X, Data: 0x%016llXn", addr + i * 8, data);

    }

    printf("FLASH read completed.n");
}
/* USER CODE END 4 */

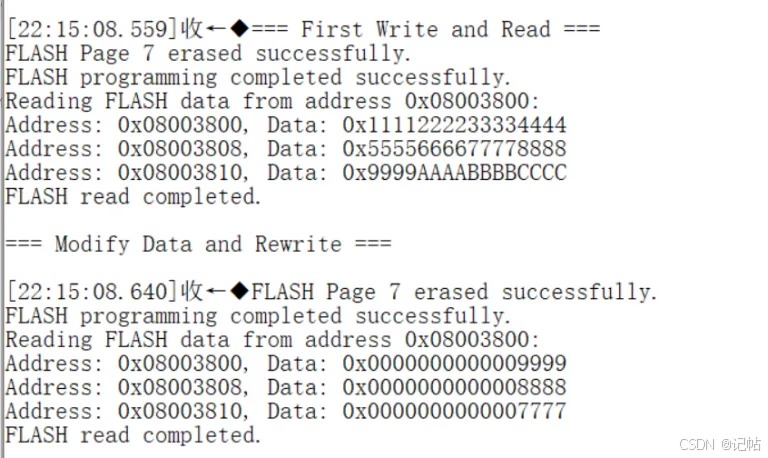

測試 FLASH 寫入和讀取功能，分為兩次寫入操作，并在每次寫入后進行驗證。 ● 兩次寫入操作，分別測試不同數據的寫入和讀取。 ● 驗證寫入是否正確，通過讀取打印結果進行比對。

/* USER CODE BEGIN 2 */

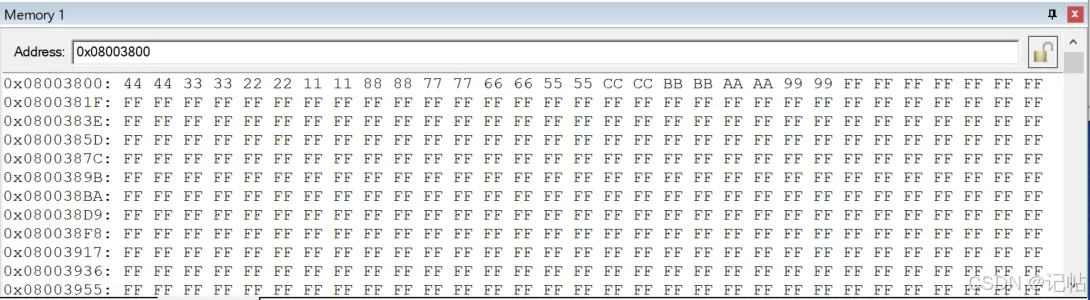

    printf("=== First Write and Read ===n");
    WriteFlashTest(3,WriteFlashData,Page,addr);
    PrintFlashTest(3,addr);//WriteFlashData[3] = {0x1111222233334444,0x5555666677778888,0x9999AAAABBBBCCCC};//數據

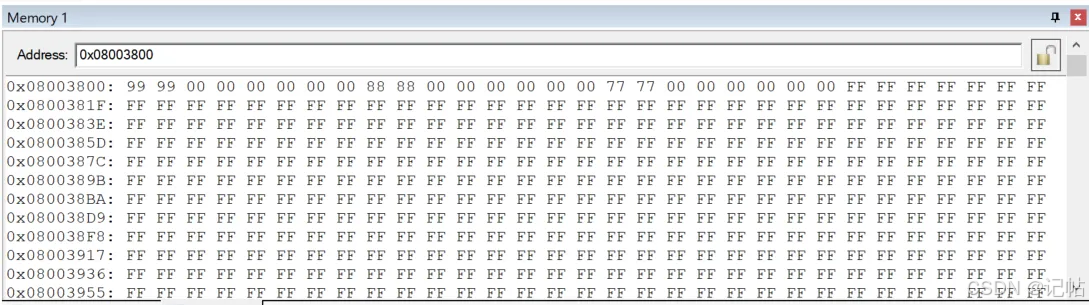

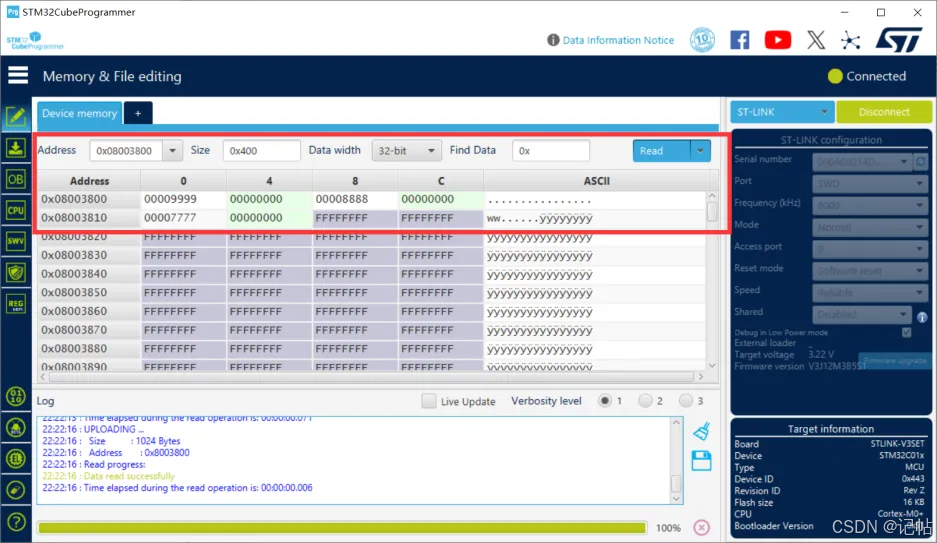

    printf("n=== Modify Data and Rewrite ===n");
    WriteFlashData[0]=0x9999;
    WriteFlashData[1]=0x8888;
    WriteFlashData[2]=0x7777;
    WriteFlashTest(3,WriteFlashData,Page,addr);
    PrintFlashTest(3,addr);
  /* USER CODE END 2 */
