8張圖讓你快速識別應用MOS管
三極管是流控型器件，MOS管是壓控型器件，兩者存在相似之處。三極管機可能經常用，但MOS管你用的可能較少。對于MOS管先拋出幾個問題：

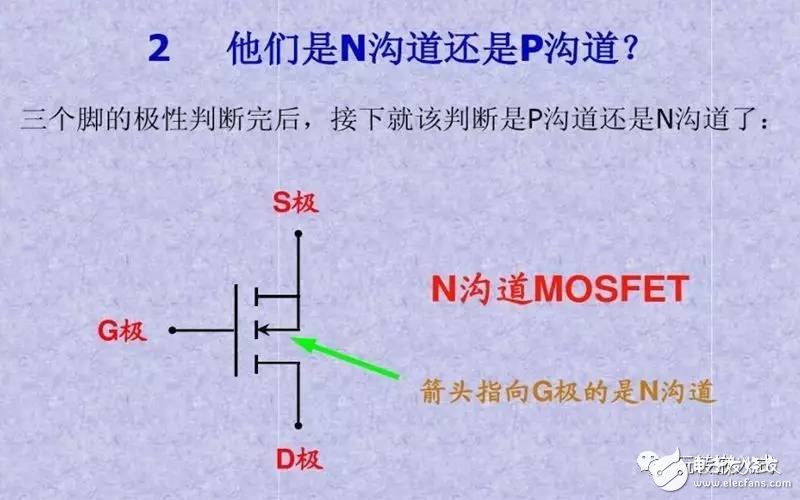

如何區分P-MOS和N-MOS；
如何區分MOS的G、D、S管腳；

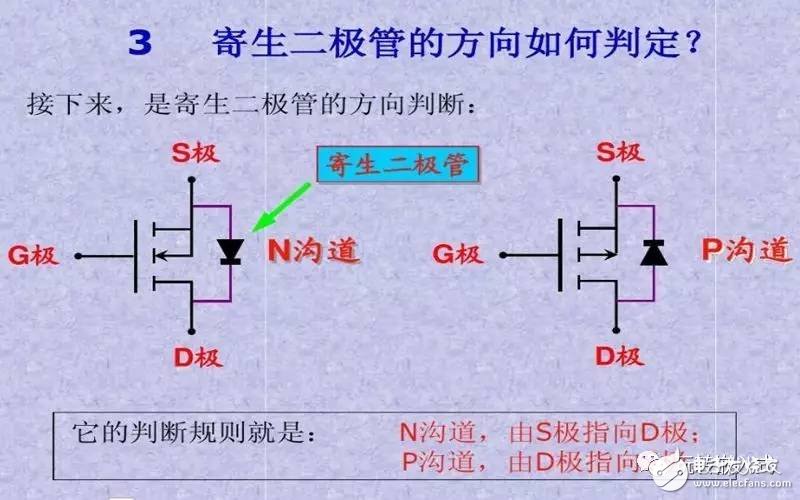

MOS管的寄生二極管方向如何；
MOS管如何導通；
帶著這幾個問題，再看下面的內容，你會理解的更快、更多。
通過這8張圖片，是不是就很容易搞懂MOS管了？有沒有搞懂來練練手再說.
