TDK東電化推出適合高功率應用的SMD耦合電感器
TDK推出高性能愛普科斯 (EPCOS) ERUC23系列元件 (B82559S*) ，擴展了其SMD耦合電感器產品組合。耦合電感器是指兩個線圈共用一個磁芯的電感器。ERUC23系列供有六種型號可供選擇，均采用扁平線繞組；耦合電感的感值范圍為1.4 μH 至 4.1 μH，飽和電流范圍為50 A 至 97 A，單線圈的直流阻抗為0.82 mΩ至 1.85 mΩ；產品的占板尺寸僅為26.8 x 13.8 mm2，高度從13.7 mm到14.0 mm不等，工作溫度范圍為-40°C到+150°C。該系列產品符合AEC-Q200和RoHS標準，產品設計適用于全自動貼片機貼片。
耦合電感器的用途非常廣泛，適用于單、雙相升降壓轉換器（特別適用于將48 V轉12 V的交錯式電壓轉換器）。產品通過兩線圈耦合設計，減小了紋波電流，提高了轉換效率。相比采用兩個獨立的電感器的設計，ERUC23系列耦合電感器能顯著減少占板空間。
主要應用
單、雙相升降壓轉換器
48 V到12 V交錯式轉換器（飛跨電容轉換器）
主要特點和優勢
高飽和電流
低直流阻抗
全自動貼片機貼片
緊湊型封裝，紋波電流更低且效率更高
關鍵數據
審核編輯：湯梓紅
聲明：本文內容及配圖由入駐作者撰寫或者入駐合作網站授權轉載。文章觀點僅代表作者本人，不代表電子發燒友網立場。文章及其配圖僅供工程師學習之用，如有內容侵權或者其他違規問題，請聯系本站處理。
舉報投訴
-
轉換器
+關注
關注
27文章
9305瀏覽量
154707 -
電感器
+關注
關注
20文章
2618瀏覽量
73063 -
TDK
+關注
關注
19文章
745瀏覽量
81859
發布評論請先 登錄
相關推薦
熱點推薦

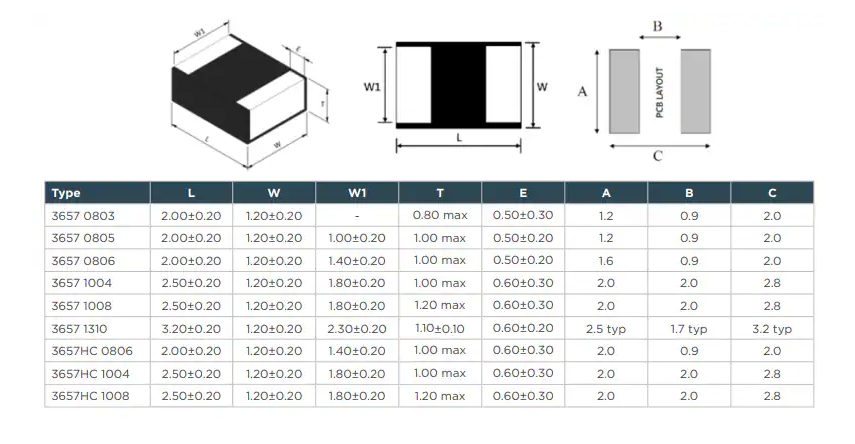

?TE Connectivity 3657系列線繞SMD功率電感器技術解析與應用指南
