AFE7988IABJ用于雙頻帶 TDD 的四發送四接收射頻采樣收發器

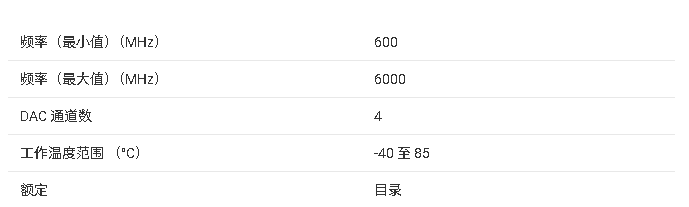

AFE7988IABJ 的特性

• 四路 RF 采樣 12-GSPS 發送 DAC
• 四路 RF 采樣 3-GSPS 接收 ADC
• 雙射頻采樣 3-GSPS 反饋 ADC（僅限 AFE792x）
• 最大射頻信號帶寬：
  • TX/FB：1200 MHz (AFE7920/88) 或 400 MHz (AFE7989) 或 800 MHz (AFE7921)
  • 接收：600 MHz (AFE7920/88) 或 400 MHz (AFE7921/AFE7989)
• 數字步進衰減器 (DSA)：
  • TX：40 dB 范圍，1-dB 模擬和 0.125-dB 數字步長
  • RX：25dB 范圍，0.5dB 步長
  • FB：25 dB 范圍，0.5 dB 步長
• 用于 TX 和 RX 的單頻或雙頻 DUC/DDC（僅限 AFE7920/88）
• 用于快速頻率切換的雙 NCO
• 支持 TDD 操作，在 TX 和 RX 之間快速切換
• 用于生成 DAC/ADC 時鐘的內部 PLL/VCO
• DAC 或 ADC 速率的可選外部 CLK
• SerDes 數據接口：
  • 符合 JESD204B 和 JESD204C
  • 8 個 SerDes 收發器，速率高達 29.5 Gbps
  • 8b/10b 和 64b/66b 編碼
  • 12 位、16 位、24 位和 32 位分辨率
  • 子類 1 多設備同步
• 封裝：17-mm × 17-mm FCBGA，0.8-mm 間距

AFE7988IABJ的說明

AFE7988IABJ是一個高性能、寬帶寬多通道收發器系列，集成了四個 RF 采樣發送器鏈、四個 RF 采樣接收器鏈和多達兩個 RF 采樣數字化輔助鏈（反饋路徑）。發射器和接收器鏈的高動態范圍允許該設備從無線基站生成和接收 3G、4G 和 5G 信號，而 AFE79xx 設備的寬帶寬能力專為多頻段 4G 和 5G 基站而設計。

每個接收器鏈包括一個 25-dB 范圍的 DSA（數字步進衰減器），后跟一個 3-GSPS ADC（模數轉換器）。每個接收器通道都有一個模擬峰值功率檢測器和各種數字功率檢測器，以輔助外部或內部自主自動增益控制器，以及用于設備可靠性保護的 RF 過載檢測器。單或雙數字下變頻器 (DDC) 提供高達 600 MHz 的組合信號帶寬。在 TDD 模式下，接收器通道可以配置為在交通接收器 (TDD RX) 和寬帶反饋接收器 (TDD FB) 之間動態切換，并能夠為這兩種目的重復使用相同的模擬輸入。

每個發射器鏈包括一個或雙數字上變頻器 (DUC)，支持高達 1200 MHz 的組合信號帶寬。DUC 的輸出驅動具有混合模式輸出選項的 12-GSPS DAC（數模轉換器），以增強第二或第三奈奎斯特操作。DAC 輸出包括一個可變增益放大器 (TX DSA)，具有 40-dB 范圍和 1-dB 模擬和 0.125-dB 數字步長。

反饋路徑包括一個 25-dB 范圍的 DSA，驅動一個 3-GSPS RF 采樣 ADC，然后是一個帶寬高達 1200-MHz 的 DDC。
